带滚轮摆杆式微动开关结构设计

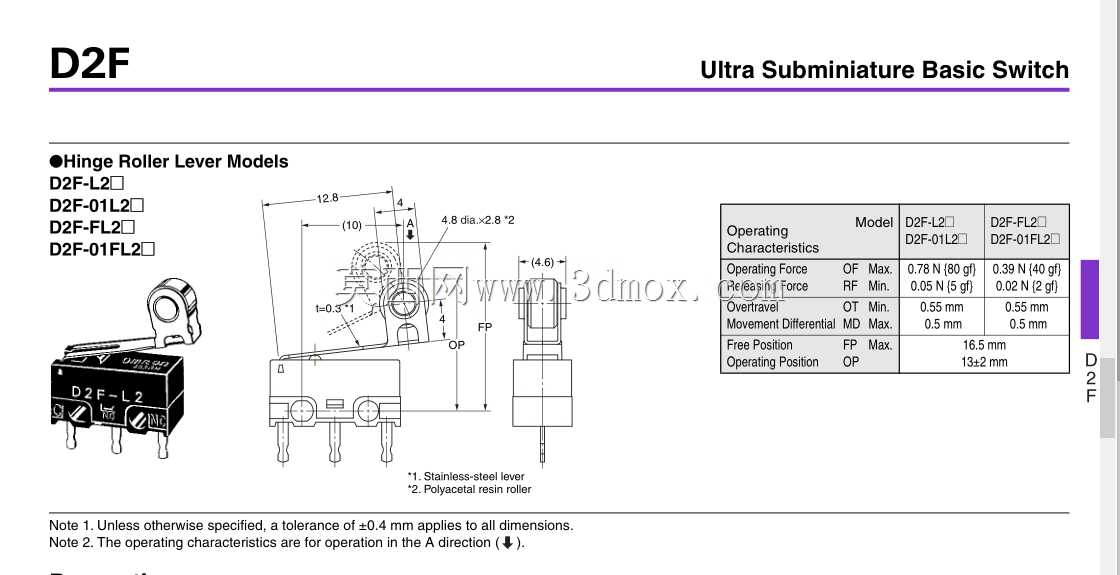

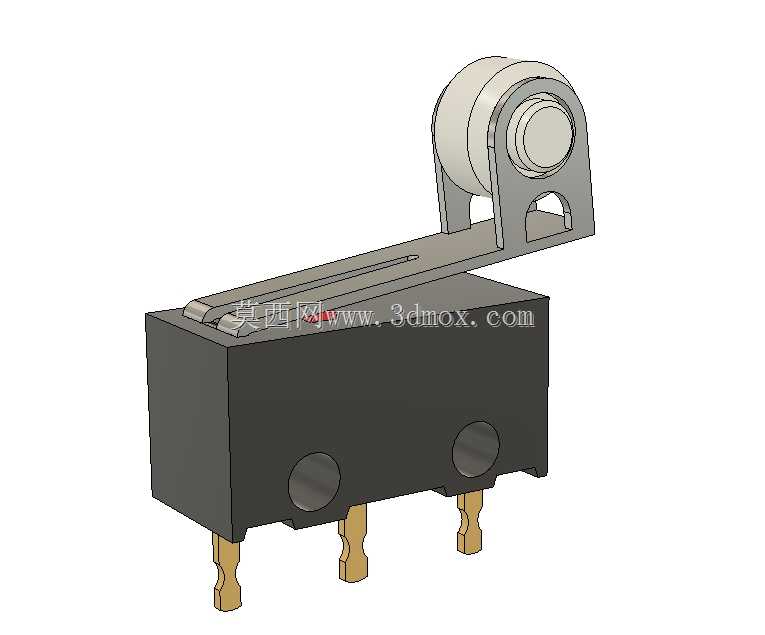

　　在各类自动化检测工位、小型家电控制回路、3D打印设备限位机构以及鼠标按键触发结构中，这类带滚轮摆杆的微动开关是极为常见的触发类元件，核心作用是通过微小的机械位移传递，实现弱电回路的快速通断，相比普通轻触开关，它的触发行程更短、动作反馈更清晰，同时能承受一定的机械冲击，在需要频繁触发的工况下使用寿命更有保障。从结构设计逻辑来看，这款开关的主体采用黑色阻燃工程塑料作为基座外壳，外壳上预留的两个圆形定位孔，是为了在安装时配合定位柱实现快速对位，避免装配过程中出现偏移，底部伸出的三个镀金插脚分别对应公共端、常开端与常闭端，插脚的间距符合行业通用的直插安装标准，既可以直接焊接在PCB板上，也能配套对应的接插件实现快速接线，

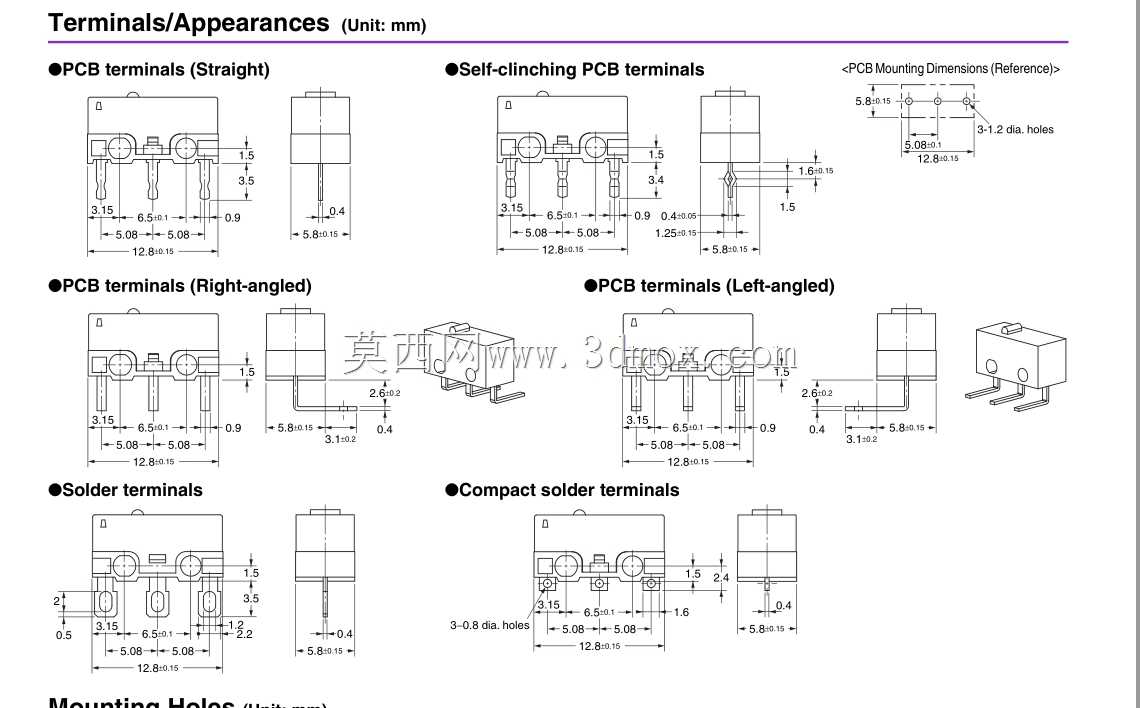

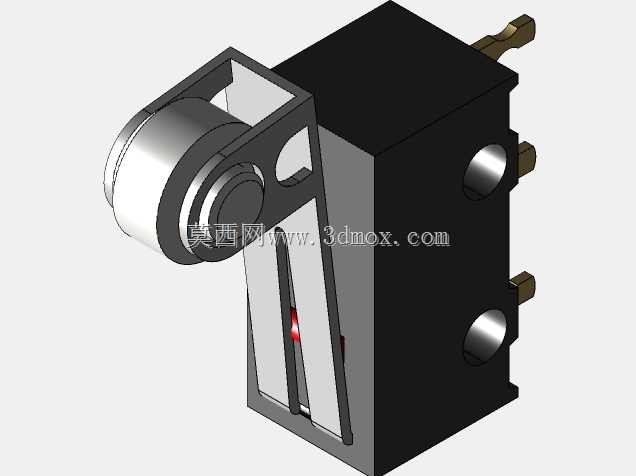

　　无需额外定制转接结构。上部的摆杆末端加装了POM材质的滚轮，这一设计是为了降低触发过程中与被检测部件的摩擦阻力，当被检测的运动部件经过滚轮位置时，不会直接刮擦金属摆杆，而是通过滚轮的滚动传递压力，既减少了摆杆的磨损，也让触发力度的曲线更平缓，不会出现卡顿或者触发力度突变的情况，摆杆与内部触发弹片的连接位置做了铆压加固，能承受一定角度的侧向力，避免长期使用后摆杆出现松动偏移。设计这类开关三维模型的时候，首先要明确安装边界的尺寸约束，基座的长宽高尺寸要匹配常规微动开关的安装位，三个插脚的伸出长度、直径以及相对位置必须严格对应PCB封装尺寸，否则会出现无法插装的问题；摆杆的摆动角度范围要控制在合理区间，

　　既要保证触发时的行程足够让内部触点完成切换，也要限制最大摆角避免内部弹片出现塑性变形，滚轮的直径与突出高度需要结合常见的触发场景设置，比如在设备限位场景中，滚轮突出基座顶面的高度要能补偿被检测部件的安装公差，不会因为部件位置的微小偏差就出现无法触发的情况。从实际使用的角度出发，这类开关的触发力一般设置在100-150gf区间，既不会因为触发力太小出现误触发，也不会因为力度太大导致被检测的运动部件出现卡滞，内部的触点采用银合金材质，能在频繁通断的过程中减少电弧烧蚀的影响，延长电气寿命。在建模过程中，需要重点关注几个配合间隙：摆杆与基座转轴位置的配合间隙要控制在0.05-0.1mm之间，间隙太小会导致摆杆转动卡涩，

　　间隙太大则会出现触发位置偏移；滚轮与摆杆支架的转轴配合也要预留合适的转动间隙，保证滚轮能自由转动无卡顿；外壳的合模位置要做错位止口设计，避免灰尘或者水汽从合模缝隙进入开关内部，影响触点的接触可靠性。很多结构工程师在选型这类开关的时候，容易忽略摆杆的受力方向，这款滚轮摆杆的设计是适配垂直于摆杆平面的正向压力，如果施加侧向的推力，很容易导致摆杆变形甚至断裂，所以在配套的结构设计中，要保证触发块的运动方向与摆杆的摆动平面平行，让滚轮均匀受力。另外，基座底部的两个安装孔，既可以用螺丝穿过孔位固定在安装支架上，也可以在安装空间受限的场景下，直接依靠插脚焊接在PCB上实现固定，不过在振动较大的工况下，还是建议增加螺丝固定，避免长期振动导致插脚脱焊。开关的动作行程非常短，一般在0.5mm以内就能完成触点切换，所以在配套的触发结构设计中，要设置合理的过压行程，也就是触发后让摆杆继续下压0.2-0.3mm，保证触点可靠接触，同时又不能超过摆杆的最大允许行程，避免损坏内部弹片。从三维建模的细节来看，外壳表面的脱模斜度要符合注塑工艺的要求，一般设置1-1.5度，插脚与塑料基座的结合位置要做滚花处理，增强插脚与塑料的结合力，避免插拔接线的时候插脚被拔出，滚轮的表面做哑光处理，减少光线反射带来的检测干扰，在一些带光学检测的自动化设备中，这点细节会直接影响设备的检测稳定性。
