2.54节距四针排针公座连接器结构

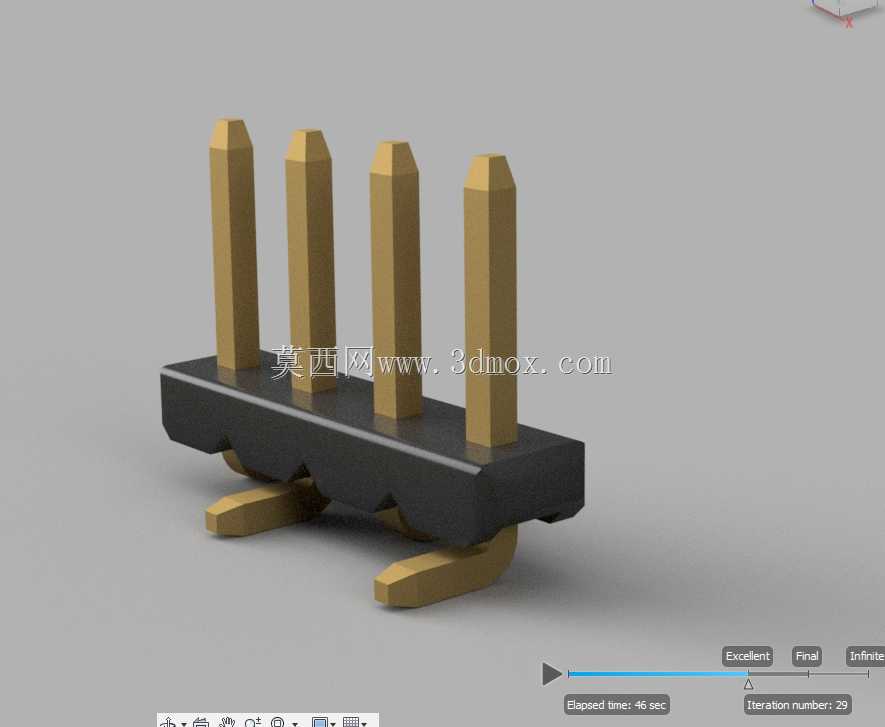

　　在消费电子、工业控制板卡的板间连接场景里，2.54mm节距的排针是应用覆盖面极广的板对板、板对线互连元件，这款四针直插公座排针，就是针对小电流信号传输场景设计的标准互连部件。日常做板卡堆叠、模块扩展的时候，很多工程师会优先选这个节距的接插件，毕竟这个节距是行业通用的标准间距，适配市面上绝大多数万用板、定制PCB的焊盘孔位，不用额外调整孔位坐标，能大幅缩短画板的周期。从结构上看，这款排针采用塑高4.0mm的黑色绝缘基座，插针采用黄铜基材做镀金处理，接触端做了斜角导向设计，插合的时候不用精准对准孔位就能顺利导入母座，能减少现场装配时的对位难度，哪怕是产线工人手工插接，也不会出现插针弯折、顶坏塑座的问题。插针的尾部采用弯脚设计，

　　是针对波峰焊工艺做的优化，弯脚的长度控制在3.2mm，刚好能穿过1.6mm厚度的常规PCB板，露出的焊脚长度足够吃锡，过波峰焊的时候焊锡能顺着焊脚爬升形成饱满的焊点，不会出现虚焊、漏焊的问题，同时弯脚的弯折半径做了0.3mm的圆角处理，避免弯折处应力集中导致插针断裂。绝缘基座采用PBT材质注塑成型，耐温范围覆盖-40℃到105℃，能适配常规波峰焊的260℃峰值温度，过炉的时候不会出现基座变形、插针移位的问题，基座底部做了三个波浪形的定位凸台，贴板的时候能卡在PCB表面的丝印定位框里，过炉前不用额外点胶固定，就能保证排针的位置度偏差控制在0.1mm以内，不会出现焊完后排针歪斜、和母座对插不上的情况。设计这款排针的时候，

　　首先要保证节距的精度，四个插针的中心距公差严格控制在±0.05mm，累计节距偏差不超过0.1mm，这样和母座对插的时候，每一根插针都能顺利进入母座的接触簧片里，不会出现个别针位插偏、接触不良的问题。插针的直径选用0.64mm的方针，和母座的0.6mm接触簧片适配，插合后的保持力能达到单针1.5N以上，正常使用过程中不会因为设备振动、拉扯出现松脱的情况，同时接触电阻控制在20mΩ以内，小电流信号传输的时候不会出现信号衰减、压降过大的问题，适合传输TTL电平、CAN总线这类弱信号。安装边界上，这款排针的整体宽度为10.16mm，总长度（含弯脚）为12.5mm，插针露出塑座的高度为11mm，在PCB上布局的时候，

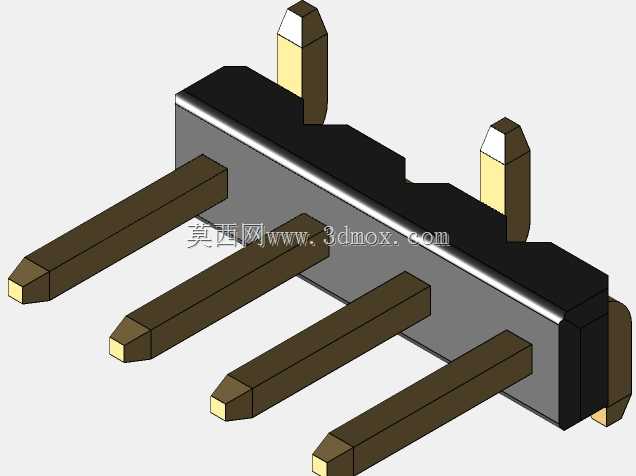

　　排针周围要预留至少2mm的操作空间，方便插接线束或者对插母座，同时弯脚的焊接面要避开PCB上的走线、过孔，焊盘设计成1.0mm内径、1.8mm外径的圆形焊盘，焊盘之间的阻焊桥宽度不小于0.2mm，避免过炉的时候出现连锡短路的问题。在实际选型的时候，要注意这款排针的额定电流为每针3A，适合信号传输或者小电流供电场景，如果是走大电流的电源回路，就不能选用这款排针，避免载流不够导致插针发热、塑座融化。另外插针的表面处理如果是用于高湿、盐雾的工业场景，要选镀金厚度1u"以上的规格，普通消费类场景选0.2u"镀金的规格就能满足使用要求，能平衡成本和可靠性。做三维建模的时候，要把插针的导向斜角、塑座的定位凸台、弯脚的弯折角度都准确还原，不能只做简化的方块加圆柱模型，不然导出STEP格式给结构工程师做装配干涉检查的时候，会出现实际装配和模型不符的问题，比如塑座底部的凸台如果没做出来，装配的时候会误以为排针能完全贴板，实际做出来会和PCB上的丝印、其他贴片元件产生干涉，导致整板装配失败。另外建模的时候要把插针的公差带考虑进去，做装配配合的时候，插针和母座的配合间隙要留0.05mm左右，模拟实际生产中的公差累积，避免做干涉检查的时候出现误报。
