PCB板载安装式多芯圆形连接器结构设计

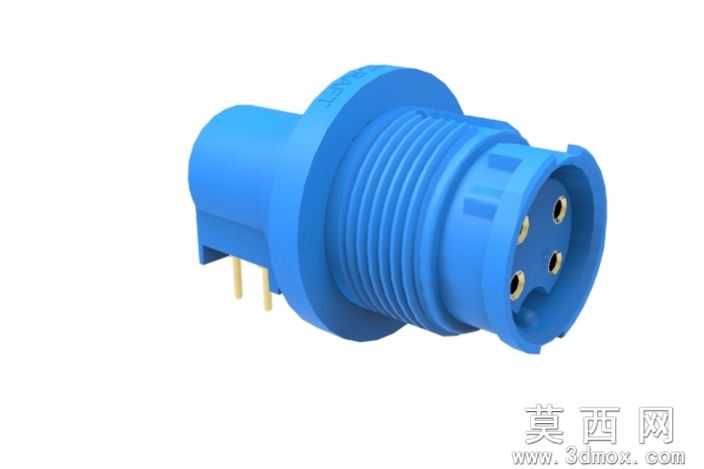

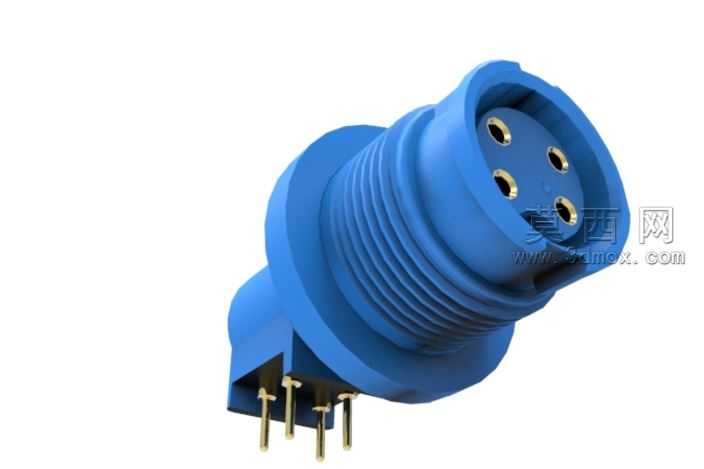

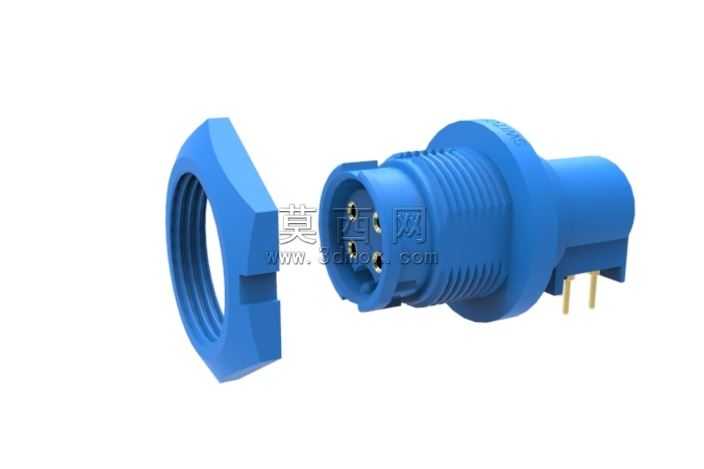

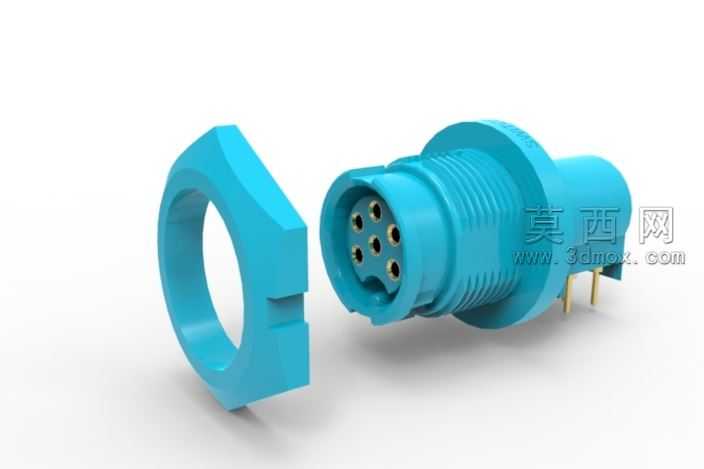

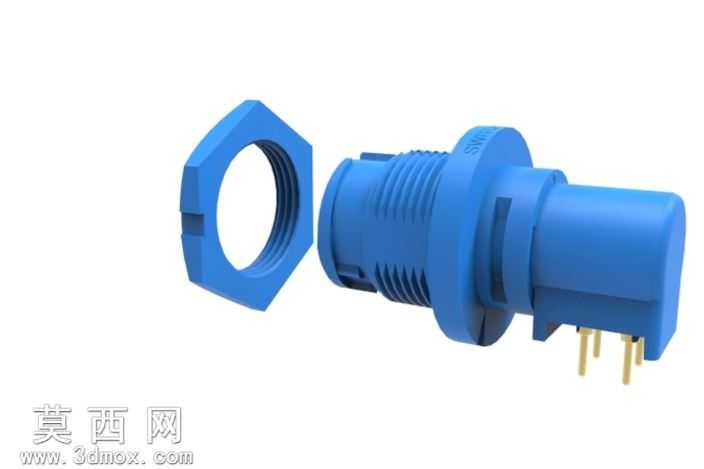

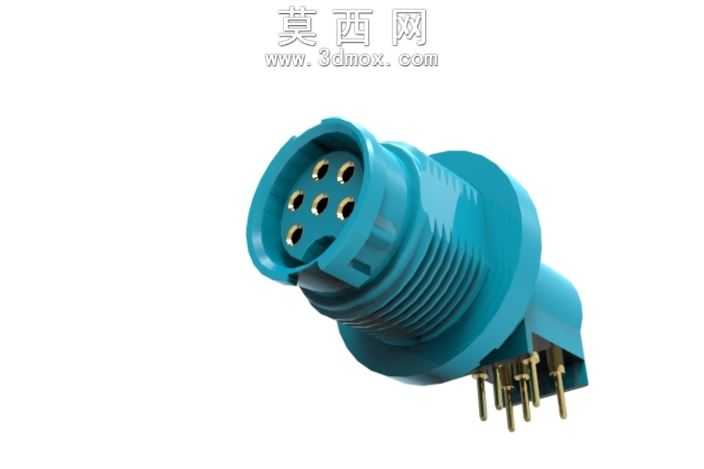

本作品为面向PCB板载安装场景设计的多芯圆形连接器三维模型，整体采用工业级接插件的标准化结构逻辑完成全参数化建模，建模过程中严格遵循板端连接器的装配公差规范，对每一处结构细节都做了精准的尺寸还原。模型主体分为插座本体与锁紧螺母两个独立组件，插座外壳采用带防滑滚花的圆柱结构，滚花纹理通过阵列特征实现均匀排布，既还原了实物的握持防滑质感，也保证了模型在工程应用中的尺寸可参考性；插合端内部预留了多组镀金插针的安装位，插针采用直插式焊脚结构，焊脚长度与间距完全匹配常规PCB板的通孔焊接标准，可直接用于板级装配的干涉校验。配套的锁紧螺母采用带侧翼的快拧结构，侧翼做了圆弧过渡处理，既方便徒手拧紧操作，也避免了锐边结构带来的装配安全隐患，螺母内螺纹与插座外壳的外螺纹做了精准的配合公差设置，可模拟真实的螺纹旋合装配过程。材质表现上，外壳部分采用哑光蓝色工程塑料质感，通过调整漫反射与粗糙度参数还原PA66加纤材质的磨砂表面效果，插针部分采用高反射金属材质模拟镀金铜针的光泽特性，锁紧螺母与插座主体材质保持一致，整体渲染效果贴近工业实物的视觉表现。设计过程中重点考量了板载安装的空间适配性，插座后端的定位凸台可与PCB板的安装孔精准对位，避免焊接过程中出现偏移问题，插合端的密封圈槽结构也做了细节还原，可支持后续拓展防水密封结构的设计验证，整个模型的结构拆分完全符合实际生产的装配逻辑，可直接用于电子设备的整机结构布局校验、接插件选型参考以及装配工艺模拟。
