EP1001插针式脉冲变压器结构造型

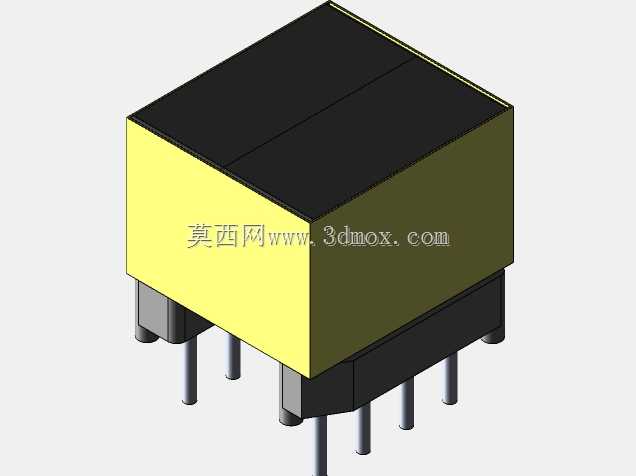

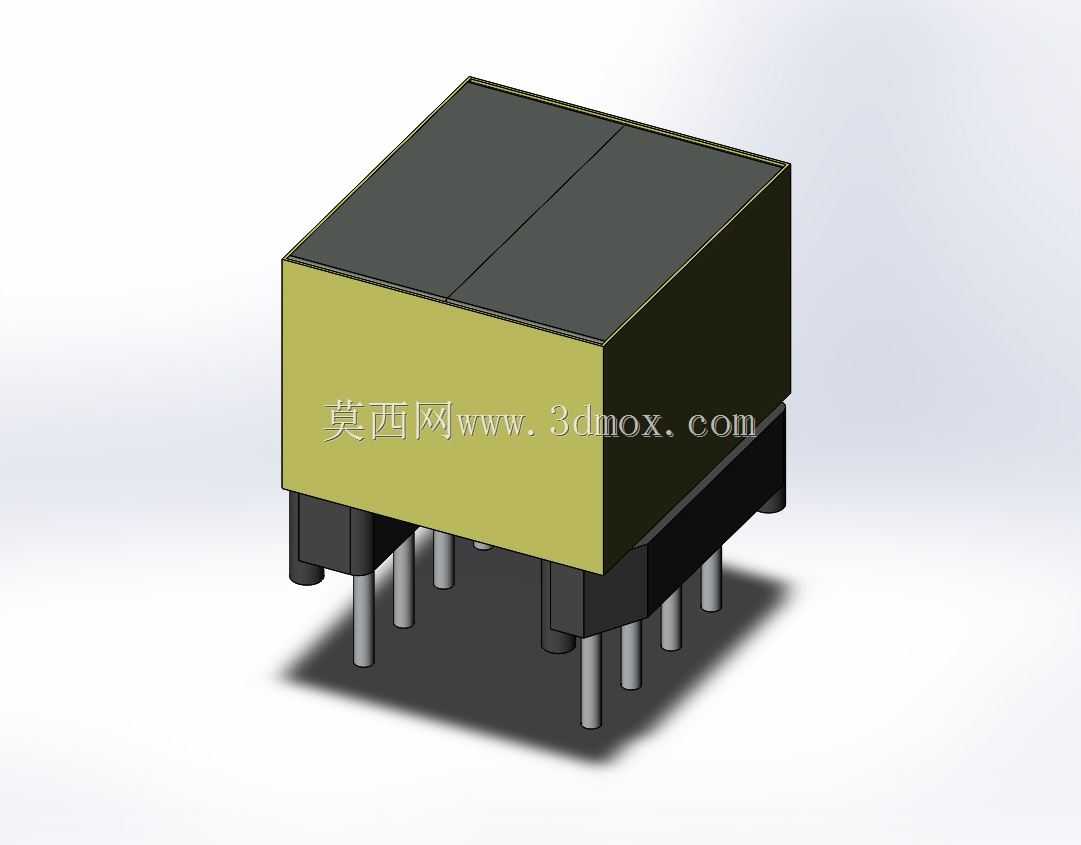

　　这套EP1001变压器三维造型围绕小型插针式电子变压器展开，主体由EP型磁芯、绕组包封体、黑色基座与多根直插引脚构成，整体呈紧凑方块形态。磁芯对合后形成闭合磁路，外部包封区域用于容纳初级与次级绕组，底部基座承担绝缘、定位和引脚固定作用，引脚按规则间距向下伸出，适配PCB穿孔焊接工艺。

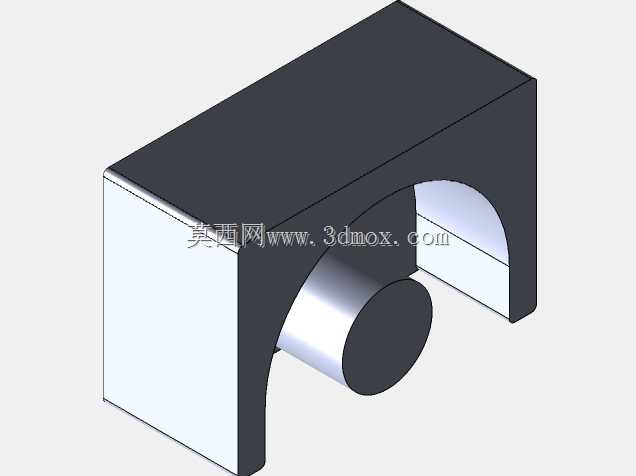

　　从实际用途看，这类器件常见于通讯终端、控制板卡、开关电源辅助回路、信号耦合与隔离电路中。EP型磁芯具有磁路闭合较好、漏感相对可控、外形方正利于板级布局的特点，适合在空间受限的电子设备内完成电压变换、阻抗匹配或脉冲信号传递。建模时需要重点表达磁芯分模面、包封体边界、基座台阶以及引脚伸出长度，因为这些特征直接影响PCB开孔、焊盘间距和整机装配干涉检查。

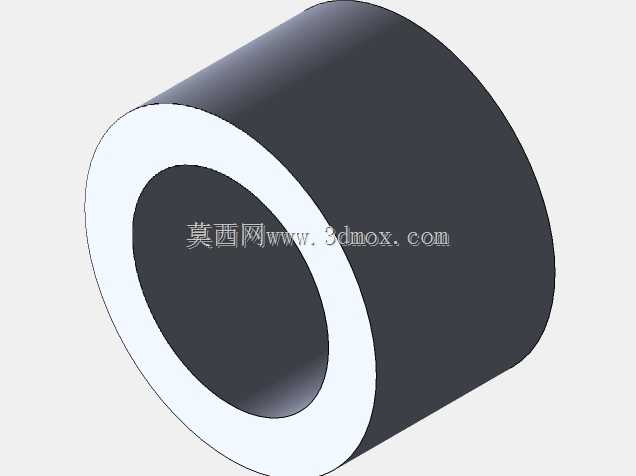

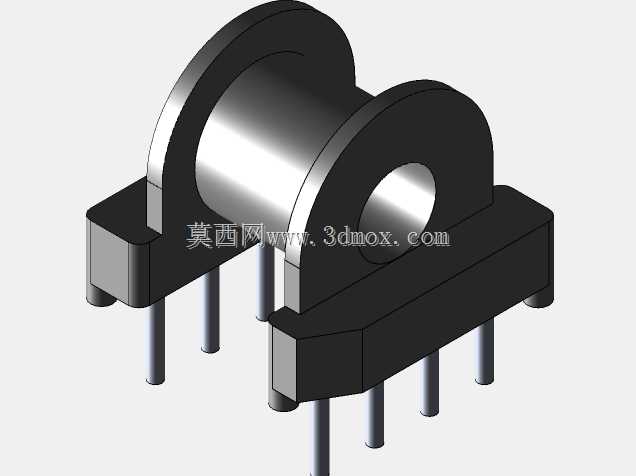

　　结构设计上，绕组区域被包覆在磁芯与绝缘基座之间，外部可见面保留了磁芯顶面的中分拼接线，能够反映两片磁芯对合装配的真实状态。底部引脚并非装饰特征，而是电气连接与机械固定的关键界面：引脚直径、跨距、伸出长度和根部倒角都需要与电路板厚度、焊接孔径及波峰焊工艺相匹配。若引脚过长，装配后可能触碰下方壳体或相邻元件；若跨距偏差过大，则会导致插件困难或焊接应力集中。

　　外形边界方面，模型呈现的方形主体适合在密集PCB上按矩阵方式布置，高度方向需预留磁芯顶部到外壳内壁的安全间隙，宽度方向则要考虑周边电容、电阻、连接器等元件的爬电距离。基座底部与PCB表面之间应保留合理贴合面，既保证插件后姿态稳定，又避免焊锡飞溅或清洗液滞留。对于需要灌胶、点胶或加固定胶的场景，基座侧面和底面的台阶也会影响胶水流向与附着面积。

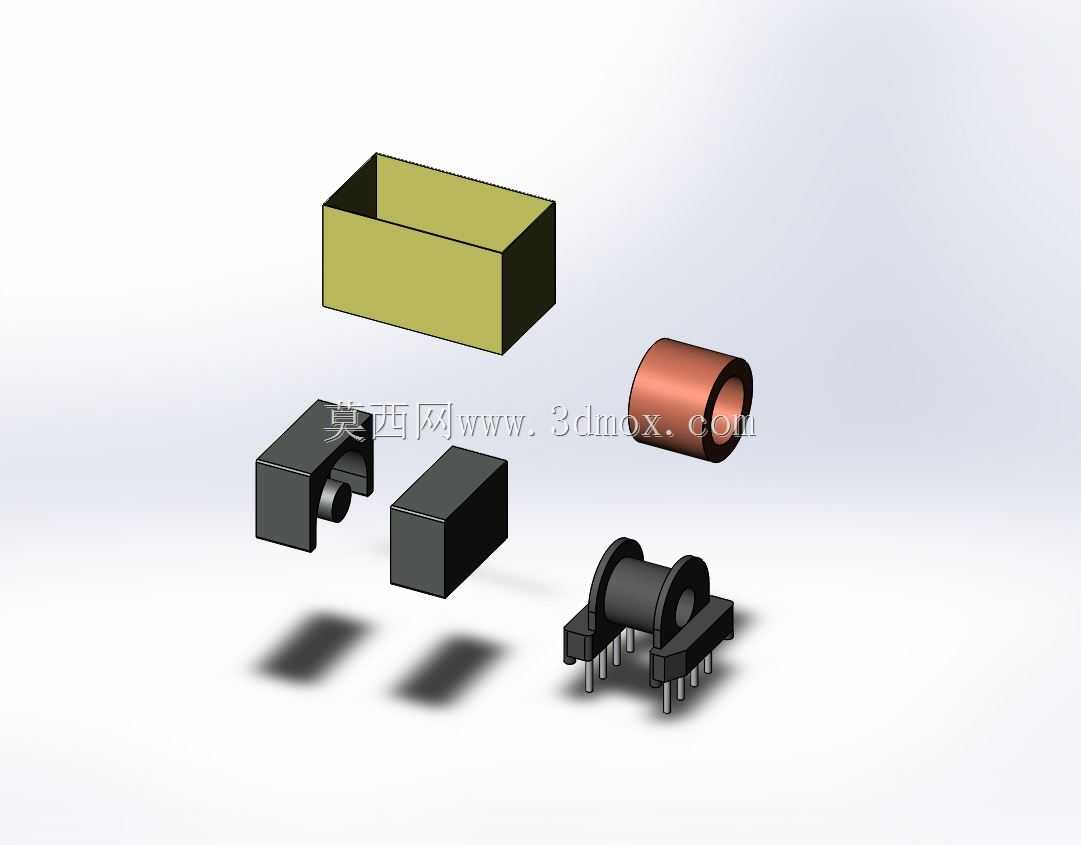

　　在三维建模过程中，可先以磁芯对合体确定主体包络，再建立绕组包封块和底部绝缘座，最后按阵列关系生成插针。磁芯边角、包封体转折处和引脚根部应保留工程上可制造的圆角或过渡面，避免出现无法成型的尖锐薄壁。引脚与基座交接处需体现嵌装关系，不能简单做成独立圆柱悬浮于底座下方；否则在生成工程图或进行装配检查时，无法准确判断根部强度与焊接有效长度。

　　板级应用中，该类变压器通常靠近信号输入或功率驱动区域布置，外围需配合初级限流、次级整流、滤波电容及保护器件。模型虽然主要展示机械结构，但外形尺寸会间接约束电气布局：主体宽度决定相邻元件的最小间距，高度决定屏蔽罩或上壳是否需要局部避让，引脚位置决定PCB走线能否短直连接。对于通讯工具类小板，器件顶面常与外壳距离较近，因此磁芯外包封层的公差、引脚插装后的浮高以及焊接后本体倾斜都应在结构校核中预留余量。

　　从散热与可靠性角度看，小型变压器温升虽不如大功率器件显著，但绕组被磁芯和包封层包围后，热量仍需通过基座、引脚和周边空气传导。贴板安装时，底部不宜完全封闭，引脚焊接区可形成部分热传导路径；若设备处于密闭壳体内，应在变压器周围避免布置高热耗芯片，减少局部热堆积。振动环境下，插针同时承担电气连接和机械支撑，主体高度与引脚长度之比不宜过大，必要时可在本体侧面增加固定胶或限位筋。

　　该造型对电子设备结构设计的价值，在于把抽象元件规格转化为可干涉检查、可布局评估的实体边界。设计人员能够据此核对PCB孔位、外壳间隙、焊盘排布和维修拆装空间；工艺人员可依据引脚伸出量判断焊接工装与剪脚要求；建模人员则可通过磁芯分模面、基座嵌件和引脚阵列理解小型变压器的典型构成方式。整体结构简洁，但每一处外凸引脚、台阶和拼合面都对应实际装配与制造约束，适合作为通讯板卡及电子产品三维布局中的元件级数字样机使用。
