10A1000V直插式GBJ10M整流桥器件

项目分类:通用机械零部件 发布时间:2022-05-13 ID:634600
  • 10A1000V直插式GBJ10M整流桥器件
  • 10A1000V直插式GBJ10M整流桥器件

  在开关电源前端整流回路、工业控制板卡AC-DC转换模块、小功率变频器输入侧、民用家电电源适配单元这类需要完成交流到直流转换的电路场景中,GBJ10M这类桥式整流器件是不可替代的核心功率部件,相比用四颗分立整流二极管搭建的整流回路,集成式桥堆的一致性更好,安装工序更简便,也能减少分立器件排布带来的布线寄生参数影响,在10A额定电流、1000V反向耐压的参数覆盖范围内,这款桥堆可以适配绝大多数单相市电输入的中小功率用电设备,覆盖从几十瓦的桌面电源到上千瓦的工业辅助电源的整流需求。

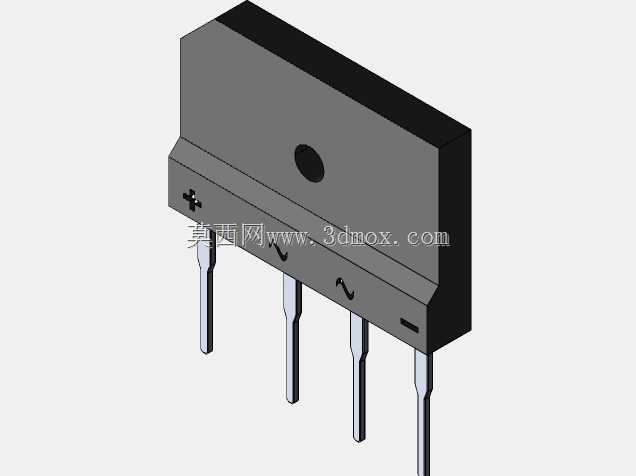

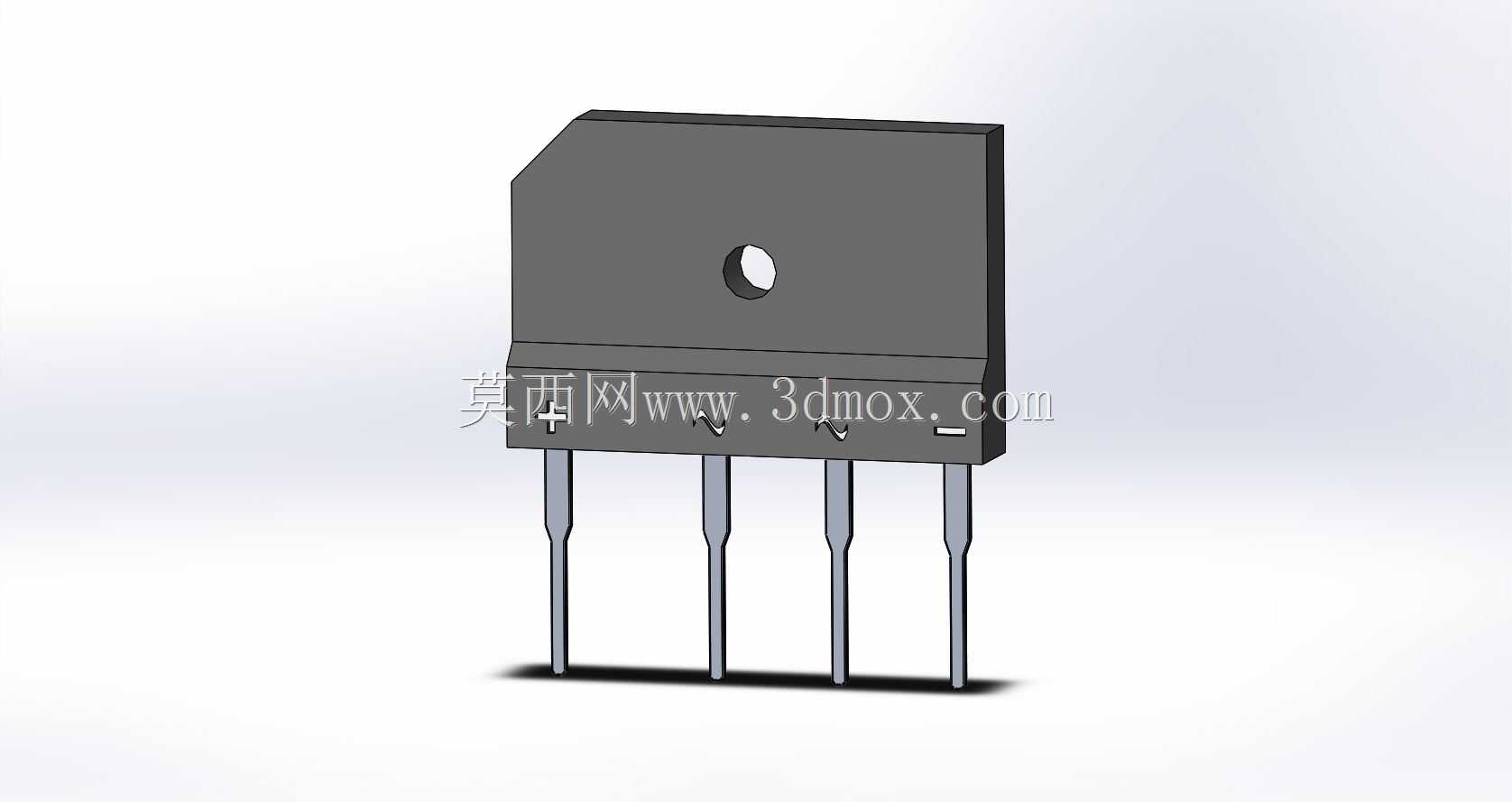

  从结构设计角度看,这款桥堆采用典型的GBJ封装形式,主体为黑色环氧塑封本体,本体上部预留的圆形安装孔是为了在大负载工况下配合螺丝将器件固定在散热铝片上,毕竟当器件通过额定电流时,内部PN结的结温会快速上升,仅靠塑封本体自然散热无法满足长期工作的温升要求,通过安装孔与散热面紧密贴合,能将内部热量快速导出,保证结温控制在器件允许的工作区间内,避免热击穿失效。本体下部引出的四根直插引脚,按照行业通用的引脚排布规则定义了交流输入与直流输出极性,其中两个带波浪标识的引脚为交流输入端,剩余两个分别对应直流输出的正负极,这种标准化的引脚定义可以直接匹配市面上通用的PCB封装库,不需要设计人员额外调整引脚映射,能大幅缩短原理图到PCB的设计周期,引脚的长度与直径也符合波峰焊的工艺要求,在批量生产时可以直接适配自动插件机的送料轨道,不需要额外定制治具。

  建模过程中需要重点关注几个安装边界尺寸,首先是塑封本体的长宽高参数,直接决定了PCB上器件的占位空间,尤其是在紧凑型电源设计中,本体与周边电解电容、保险丝、共模电感的安全间距必须满足安规要求,高压侧的爬电距离要符合对应应用场景的安规标准;其次是引脚的间距与伸出长度,引脚间距的公差需要控制在插件工艺允许的范围内,避免出现插件时引脚无法对准PCB焊盘的问题,引脚伸出PCB背面的长度要兼顾焊接可靠性与剪脚工序的要求,过长会增加剪脚工作量,过短则容易出现虚焊;最后是上部安装孔的位置与孔径,这个尺寸直接决定了散热片的安装孔位匹配度,如果孔位偏差过大,会导致螺丝无法顺利穿过,或者器件本体与散热片之间出现缝隙,大幅降低热传导效率,建模时安装孔的同轴度、孔边到本体边缘的距离都需要按照器件手册的公差要求做合理预留,保证实际装配时的互换性。

  从实际选型应用的角度看,这款桥堆的设计充分考虑了批量生产与现场使用的可靠性,塑封本体的阻燃等级满足电子类产品的阻燃要求,即使出现异常过流导致本体温度升高,也不会出现明火引燃周边器件的情况;引脚的可焊性镀层符合无铅焊接的工艺要求,能适配当前主流的无铅波峰焊与回流焊温度曲线,不会出现镀层脱落、焊盘不上锡的问题。在电路设计时,还要结合实际工作的环境温度做电流降额处理,当设备工作环境温度超过器件额定温度阈值时,需要适当降低允许通过的最大电流,或者提升散热配置,保证器件在全生命周期内的工作可靠性,避免因为长期过热导致器件性能衰减甚至失效。另外,桥堆在PCB上的安装位置要尽量远离发热量大的功率器件,比如开关管、功率电阻等,减少周边热源对桥堆温升的叠加影响,同时安装面要尽量平整,避免因为散热片表面凹凸不平导致接触热阻上升,必要时可以在桥堆与散热片之间填充导热硅胶片或者涂抹导热硅脂,填充微观层面的接触缝隙,进一步提升热传导效率。
