贴片式慢熔4A保险丝8x4封装结构

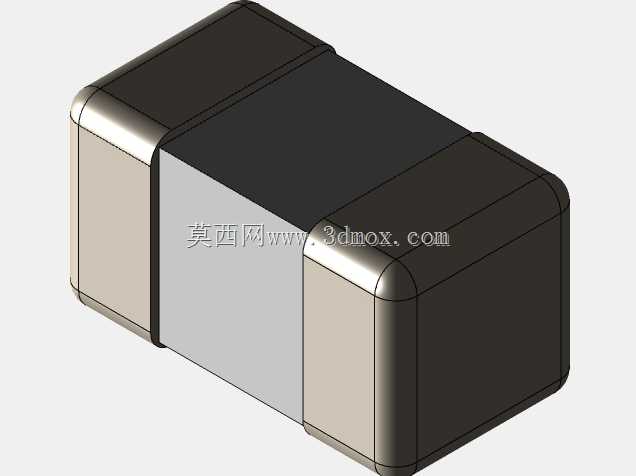

　　在消费电子、通讯终端、工业控制板卡以及电源模块的PCB布局中，表面贴装型过流保护器件的选型与结构建模，往往是结构工程师在堆叠阶段容易忽略却直接影响量产可制造性的环节。这款8×4规格的慢熔保险丝，额定电流4A，采用两端电极加中间绝缘本体的长方体贴片封装，整体轮廓规整，端部做了圆角过渡处理，既匹配回流焊工艺中吸嘴的取料要求，也避免了塑封棱角在编带运输过程中产生崩边、掉屑的问题。

　　从实际电路功能来看，慢熔特性区别于普通快断保险丝，它能够耐受电路上电瞬间的浪涌电流——比如电源板上大容量电解电容充电、电机启动堵转瞬间的脉冲冲击，不会因为短时尖峰电流误熔断；而当回路出现持续性过载、输出短路或者后端负载异常拉流时，熔丝本体在累积热量作用下可靠断开，切断供电回路，保护后端主控芯片、功率器件以及布线铜箔不被大电流烧毁。这类器件广泛布置在直流供电入口、电池充放电回路、USB接口供电支路、伺服驱动板的辅助电源侧，是板级硬件里成本占比极低但安全冗余不可或缺的元件。

　　建模过程中首先要锁定的是安装边界：本体长度方向对应8mm量级、宽度4mm量级，高度方向控制在贴片元件常规薄型区间，两端端电极占据本体两侧约四分之一长度，电极底面与PCB焊盘完全贴合，电极外侧立面预留焊锡爬升的润湿空间。很多新手在绘制封装库时容易把两端电极的宽度做的和中间绝缘本体完全齐平，忽略端电极金属层向外微凸的包边结构，到了SMT贴片阶段就会出现焊盘对位偏移、锡膏印刷后元件立碑的缺陷。三维结构里把端盖的圆角、金属层包裹塑封本体的搭接关系还原出来，结构工程师在做整机外壳距板间隙校核、连接器插拔干涉检查时，就能准确判断保险丝上方是否需要预留绝缘隔离空间，避免金属外壳直接压到元件端部造成短路。

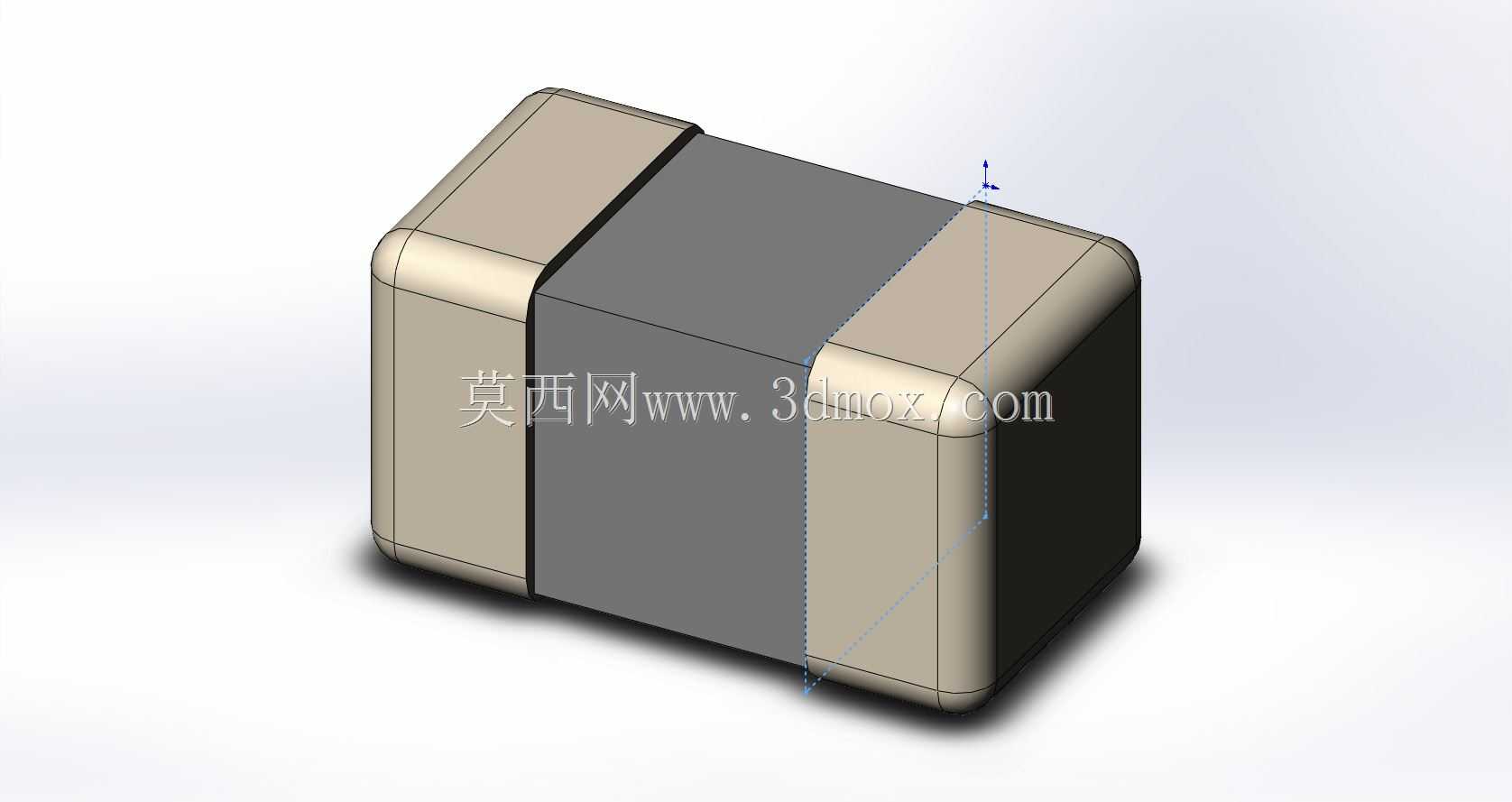

　　设计思路上，中间深色的绝缘主体采用耐高温塑封材质，包裹内部的合金熔丝与灭弧填充材料，两端浅米色端帽为镀镍镀锡的金属电极，电流从一端焊盘流入，经端帽传导至内部熔丝，再从另一端电极回到PCB走线。慢熔熔丝通常采用低熔点合金搭配差异化的截面设计，在正常额定电流下温升控制在安全范围，当数倍额定电流持续通过时，熔丝按预设的热容量曲线缓慢升温熔断，分断过程中内部填充的石英砂类灭弧介质快速熄灭熔断产生的电弧，避免拉弧碳化周边塑封材料。

　　在板卡布局场景里，这类8×4贴片保险丝常布置在电源输入插座附近，周边要预留安规要求的电气间隙，建模时把本体的实际最大外形、端角圆角、顶部平面度都准确还原，热仿真工程师可以直接赋予对应材质参数，模拟满载工况下元件表面温升对周边热敏器件的热辐射影响；工艺工程师可以依据三维模型核对钢网开口尺寸，确认焊盘外扩距离是否符合回流焊的焊点成形要求。相较于传统插装保险丝，贴片封装无需在PCB上开插件通孔，板面布线密度可以大幅提升，自动化贴装效率更高，也避免了波峰焊后引脚剪脚带来的应力损伤。结构建模时严格对齐标称封装的长宽高公差，端部圆角半径、端帽与塑封本体的台阶差都按实物比例还原，既可以直接用于整机数字样机的干涉校验，也能作为硬件工程师绘制PCB封装库的外形参考，在样机试制阶段就提前规避元件超高、焊盘不匹配、安规间隙不足等常见问题。
