直插式薄膜电容器23x10x17结构

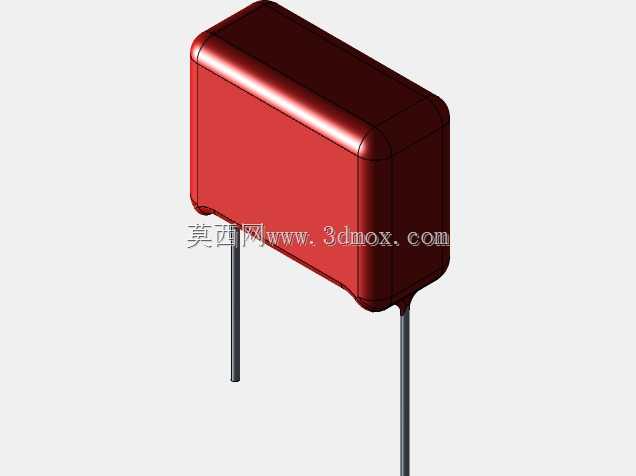

　　该模型呈现的是一枚典型直插封装薄膜电容器的三维结构，主体为红色矩形塑封体，底部引出两根平行金属引脚，适用于电源板、控制板、驱动板、滤波回路、耦合回路以及各类电子设备内部的阻容布置。与贴片元件相比，这类直插电容在板级装配中通常依靠引脚穿过PCB焊盘后波峰焊或手工焊固定，能够承受较常规小尺寸贴片电容更高的电压等级，在工频电源输入侧、整流后母线吸收、继电器触点消弧、电机驱动干扰抑制等场景中较为常见。

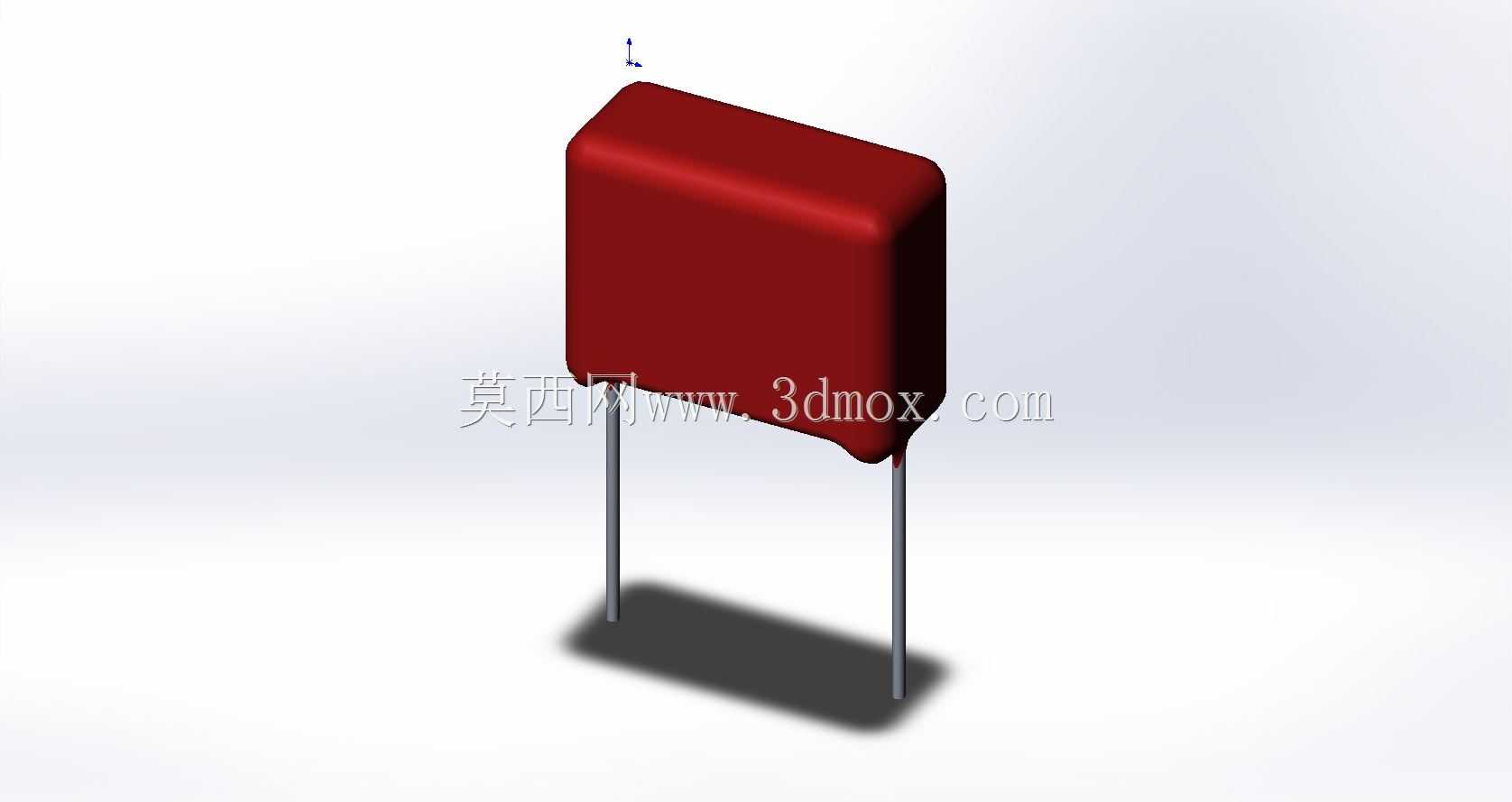

　　从外形边界看，模型重点还原了23×10×17这一主体封装尺寸关系：电容本体呈长方体，边角带有小半径圆角，顶部和侧面为连续包覆结构，底部靠近引脚位置略有收束。该尺寸在整机布局时需要同时考虑本体高度、宽度、厚度以及引脚伸出长度，不能只按二维丝印外框预留空间。若设备内部存在外壳侧壁、线槽、散热片、变压器、接线端子或灌胶区域，电容本体与周边零件之间应保留绝缘距离和装配余量；在靠近发热器件布置时，还应结合热场分布判断塑封体长期工作温度，避免电容被热源持续烘烤。

　　引脚是该类元件建模和选型时不可忽略的部分。两根直引脚从本体底部伸出，中心线间距决定PCB开孔位置，引脚直径则影响孔径、焊盘环宽和插入阻力。模型中将引脚设置为细长圆柱形态，能够直观反映插装后的空间姿态：引脚既承担电气连接，也承担机械固定作用。实际PCB设计时，孔位不宜简单照搬理论中心距，应考虑元件批次公差、板厚、焊接热膨胀以及维修拆换便利性；若引脚过长，穿板后需控制剪脚高度，避免与底壳或相邻焊点形成安全距离不足。对于振动较大的设备，还可在电容本体底部点胶或增加固定座，以降低引脚长期受交变应力导致断裂的风险。

　　薄膜电容的结构特点在于其内部通常由金属化薄膜卷绕或叠片形成，外部通过环氧树脂或阻燃包封材料形成绝缘保护层。三维模型虽然主要展示外部形态，但红色包封体的比例、圆角、底面过渡和引脚出口位置，都为设备结构检查提供了直接依据。工程师在进行机柜或控制器布局时，可利用该模型核对干涉情况，尤其是电容顶部与上盖之间的安全间隙、本体侧面与相邻高元件之间的爬电距离，以及引脚在板背面的残留长度。对于需要通过安规评估的电源产品，电容位置还常与保险丝、整流桥、压敏电阻、共模电感等元件协同布置，三维空间关系比平面原理图更能暴露装配问题。

　　设计思路上，该模型没有复杂运动机构，核心在于准确表达电子元件的封装特征。矩形本体便于在密集电路板上按规则方向排列，圆角包封可减少应力集中并改善脱模与外观；双直引脚结构简单、成本低、焊接可靠性高，适合批量插装。对于三维建模人员，制作此类元件时应先确定本体长宽高和引脚中心距，再建立引脚直径、伸出长度、根部过渡等细节；包封体边缘不宜做成尖锐直角，否则既不符合实际工艺，也会在渲染和工程检查中产生误导。

　　在实际用途方面，这类电容常承担降压、隔直、耦合、滤波、噪声吸收和脉冲能量缓冲等功能。不同电路对容值、耐压、温度特性和自愈性能的要求不同，但结构设计阶段首先要保证元件能够被正确安装、绝缘和维护。该模型可用于电子产品整机装配校核、PCB元件库建立、维修培训展示、工艺文件配图以及自动化插装前的空间预判。通过将电容本体、引脚、阴影投影和安装方向完整呈现，结构工程师能够在样机投产前发现板高超限、引脚碰撞、元件倒伏、焊接空间不足等常见问题，从而减少后期打样返工。
