五毫米光轴转M6外螺纹转接接头

　　在小型自动化执行机构、桌面型运动模组以及消费级动力部件的改装场景里，轴端连接规格不匹配是结构工程师经常碰到的问题。不少微型振动马达、小型直流动力单元的输出端采用直径5毫米的光滑圆柱轴，而外围支架、连杆、传动摇臂或者外置负载件，往往预留的是标准M6内螺纹安装位，二者无法直接锁紧，强行采用胶粘、扎带或者过盈塞紧的方式，在设备启停、往复振动的工况下很容易出现松脱、偏心甚至轴件划伤。这款转接接头正是针对这一类跨规格连接需求设计，一端抱紧5毫米光轴，另一端加工出标准M6外螺纹，把光滑轴面的扭矩传递需求转化为螺纹副的可靠锁紧，省去现场二次车削轴端、临时焊装螺柱的麻烦。

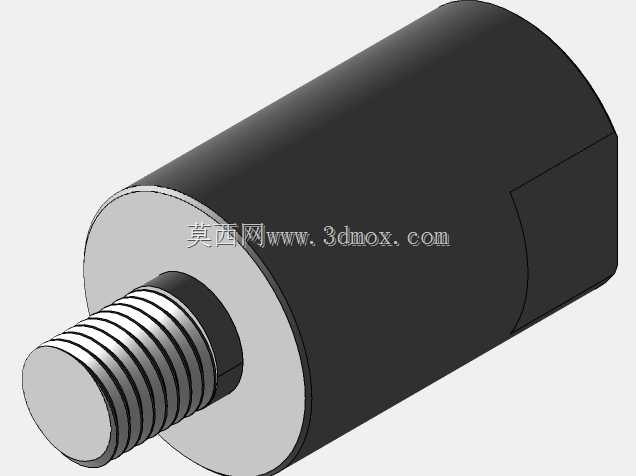

　　从结构布局来看，接头主体采用阶梯圆柱构型，靠近螺纹侧设置直径更大的同轴圆柱段，该段既可以作为拧紧操作时的受力边界，也能在装入配套支架孔位时充当径向定位面，保证转接后螺纹轴线与原光轴轴线保持重合。外伸的M6螺纹段牙型完整，螺距遵循普通粗牙螺纹规范，能够和市面上常规M6螺母、带内螺纹的连杆头、传感器支架以及调节座直接配合；螺纹根部预留退刀空间，避免螺母拧到底时出现牙底干涉，也降低根部应力集中带来的断裂风险。

　　设计过程中首先要保证同轴度公差，5毫米内孔与M6外螺纹的同轴度需要控制在合理范围内，若二者偏心过大，转接后带动负载旋转时会产生附加径向跳动，轻则让整套机构运行噪音变大，重则加速轴承磨损、导致连接螺纹疲劳松脱。抱紧光轴的部位通常搭配径向顶丝或者夹紧切口使用，三维建模时需要预留顶丝孔的加工位置，孔轴线垂直于光轴轴线，顶丝端面抵紧光轴表面后，既可以传递周向扭矩，也能限制接头沿轴向窜动。对于振动幅度较大的使用场景，还可以在光轴对应位置加工小平面，让顶丝端面贴合平面而非圆弧面，进一步提升防松能力。

　　安装边界方面，接头的大直径圆柱段外径要和被连接件的避让孔尺寸匹配，安装时大端面可以贴合负载支架的侧面，形成轴向定位基准，螺纹段穿过安装孔后再用螺母锁紧，锁紧力沿轴线方向作用，不会对原电机输出轴造成额外弯折载荷。整体轴向长度覆盖光轴插入深度、主体段厚度以及螺纹有效啮合长度，光轴插入接头内孔的深度不宜过短，至少要达到轴径的1.5倍以上，才能保证抱紧摩擦力足够传递额定扭矩；螺纹侧的有效啮合长度也要满足M6螺纹的受力要求，通常配合5到8牙的啮合长度，即可覆盖小型动力部件的常规负载。

　　实际应用中，这类转接件常见于小型振动台的激振杆连接、摄影滑轨的阻尼配件改装、3D打印机外围辅具安装、小型传送带的张紧轮固定以及教学实验平台的机构搭建。在这些场景里，用户不需要更换原有动力单元，也不用对设备主轴做破坏性加工，只需要将接头套入5毫米光轴、锁紧顶丝，再通过M6螺纹固定外围功能件，就能快速完成不同接口标准之间的转换。建模时将各段圆柱、螺纹退刀槽、顶丝孔按照同轴关系逐层搭建，螺纹部分可以采用标准牙型扫略生成，也可在工程图中标注螺纹规格简化模型表达，既保证三维装配时能够实时检查干涉情况，也能直接导出加工图纸用于车削制作，整套结构没有复杂异形曲面，常规车削工序即可完成全部加工，工艺性良好，适合小批量定制加工或者设备维修时快速替换。
