1.3寸I2C接口OLED显示模块安装结构

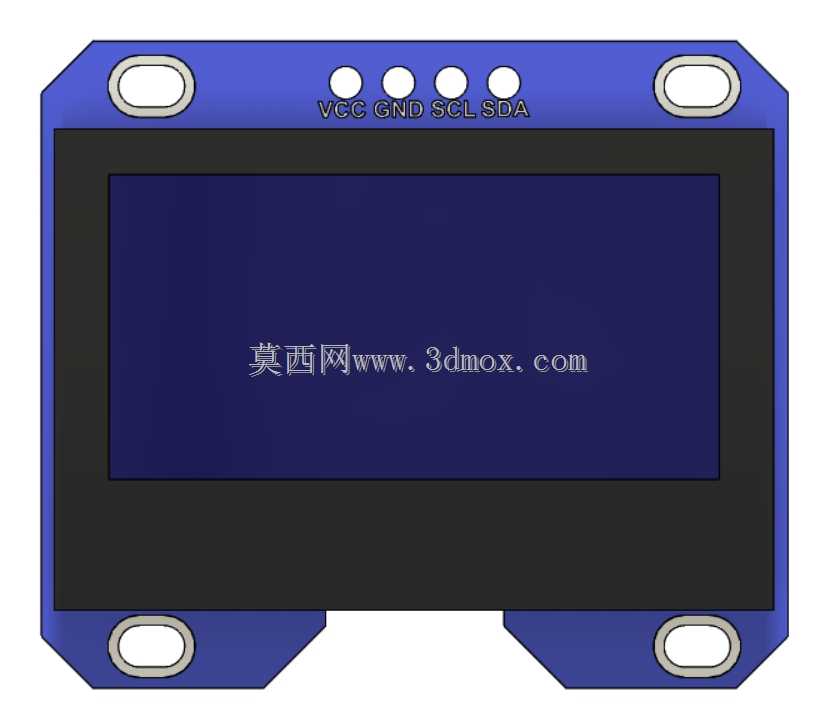

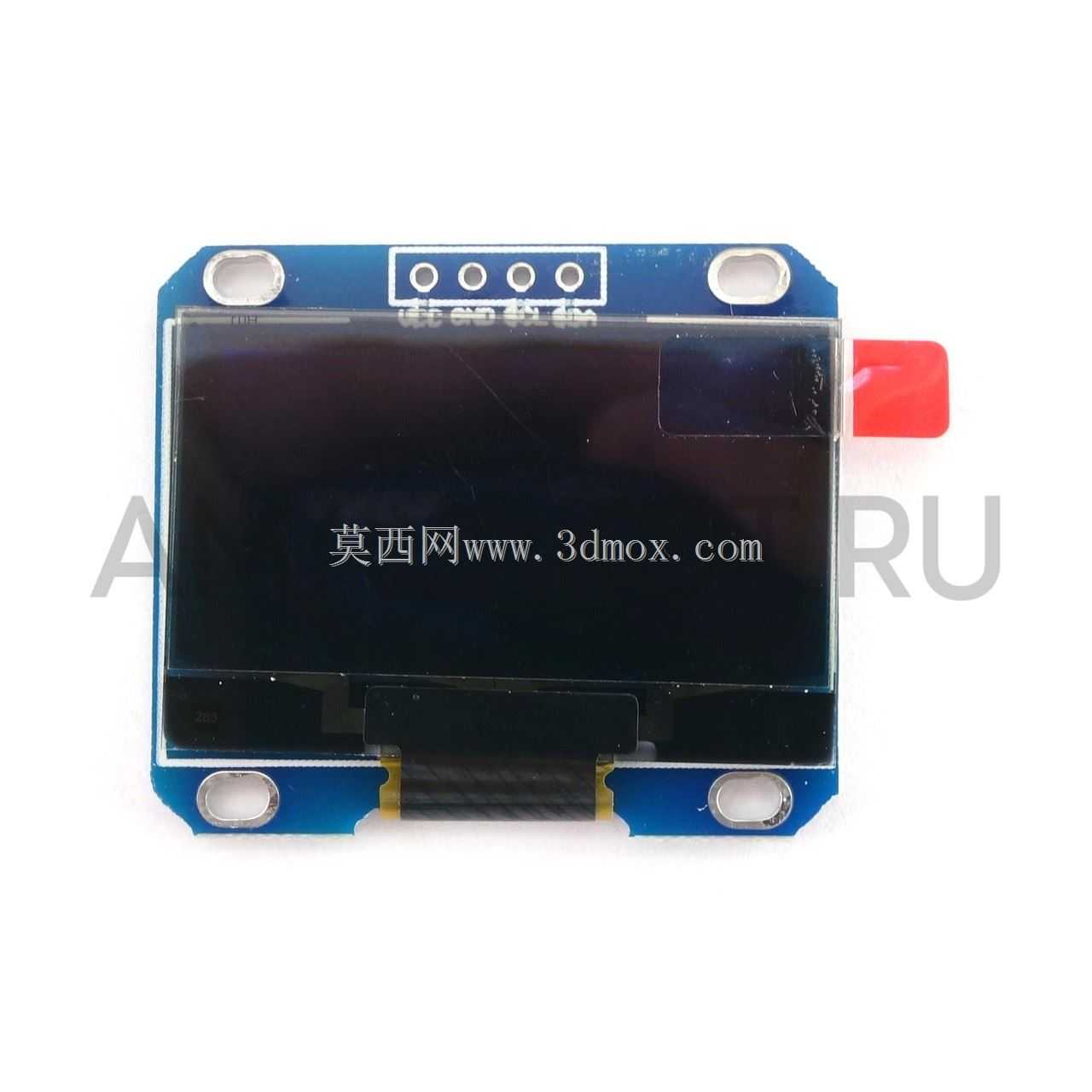

　　在嵌入式控制终端、小型检测设备、便携测量仪器的开发过程中，状态信息的本地可视化输出是绕不开的设计环节，这类应用场景往往对显示单元的占用空间、安装兼容性、接口简洁度有较高要求，不需要大尺寸彩屏的高分辨率与复杂驱动，反而更看重低功耗、少接线、易固定的特性。这款1.3英寸OLED显示模块的结构设计，正是针对这类紧凑空间的集成需求完成的，整体采用蓝黑撞色的安装框架设计，屏幕有效显示区域为12864分辨率，采用I2C通信接口，仅需VCC、GND、SCL、SDA四个引脚即可完成数据传输与供电，相比并行接口的显示屏能大幅减少主控板的IO占用，对于引脚资源紧张的小型单片机控制系统十分友好。

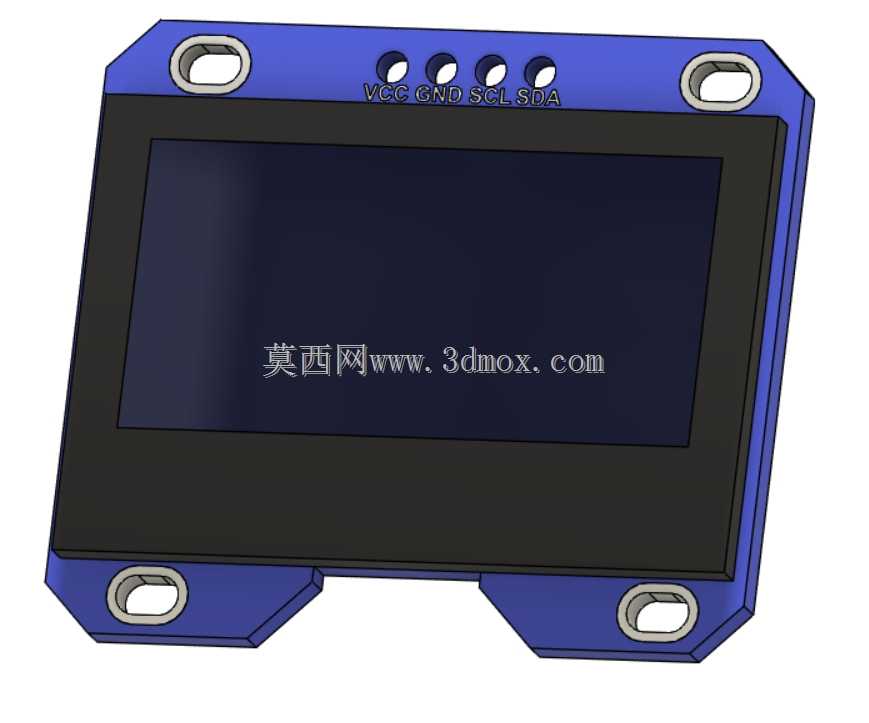

　　从安装边界来看，模块整体外轮廓尺寸控制在36.0031.15mm，安装固定位采用四角对称的沉头孔设计，安装孔位的中心距经过适配优化，可直接通过M2螺丝固定在设备面板或者PCB支架上，沉头孔的深度设计保证螺丝锁紧后不会突出框架表面，避免与周边结构产生干涉。屏幕区域的黑色边框做了微凸的限位设计，装配时可以直接卡在面板的预开窗口内，不需要额外增加定位挡边，既能保证屏幕与面板的贴合度，也能阻挡环境光线从屏幕侧边渗入，提升强光下的显示对比度。框架上方的四个引脚标识做了内凹刻印处理，分别对应电源、地、时钟、数据四个信号，生产焊接时不会因为丝印磨损导致接线错误，引脚的伸出长度预留了足够的焊盘操作空间，既可以直接焊接排针与主控板对接，也可以通过软排线延长连接，适配不同的设备内部布线走向。

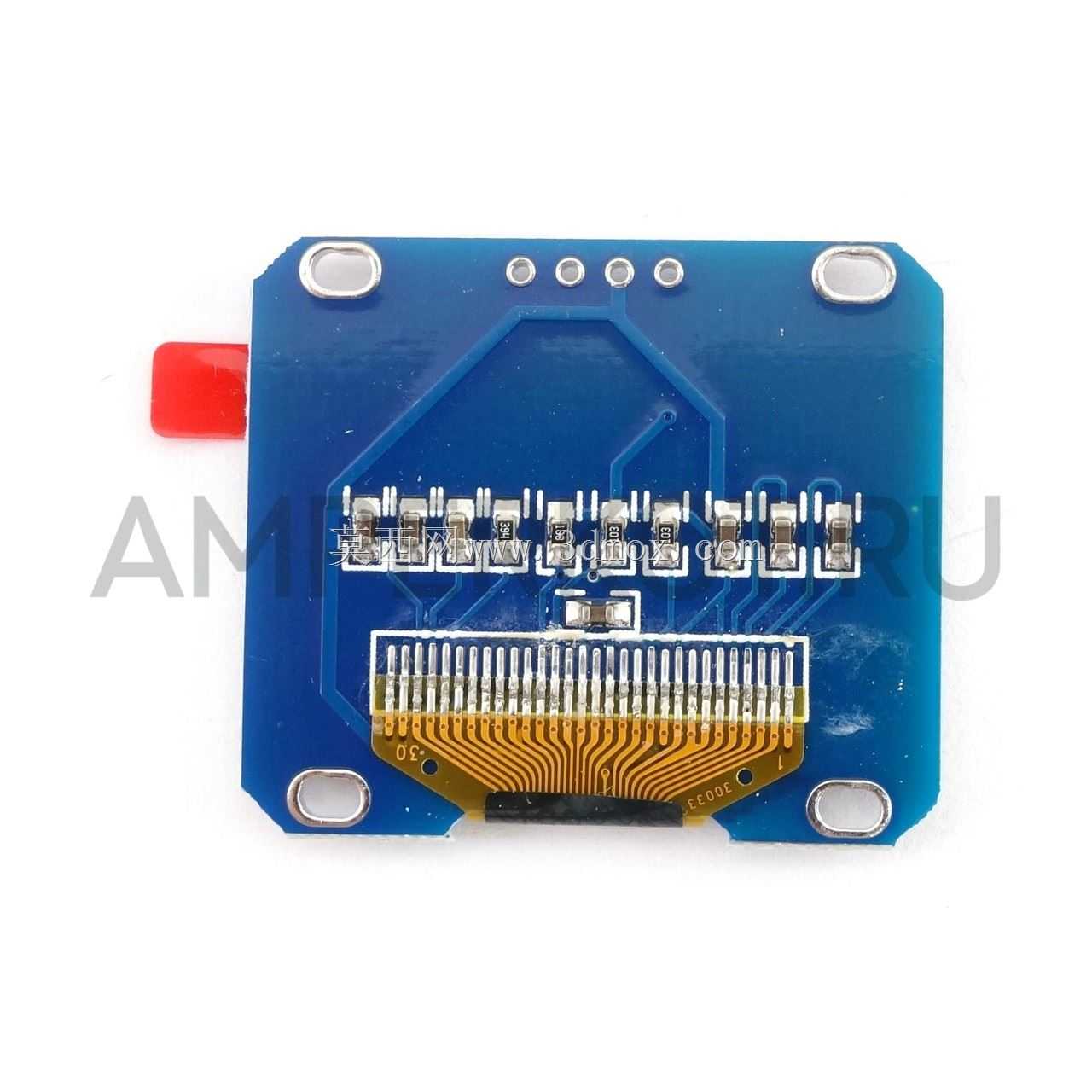

　　在实际功能层面，OLED自发光的特性让这款模块不需要额外的背光组件，相比同尺寸的LCD屏厚度更薄，整体模块厚度控制在5mm以内，对于内部空间局促的手持设备、穿戴式检测装置来说，能有效压缩整机的厚度尺寸。I2C接口的通信速率可以满足常规状态参数、菜单选项、简单波形的显示需求，在工业现场的小型传感节点上，这类模块常被用来实时显示传感器采集的温度、压力、电压等数值，也可以作为设备调试阶段的参数输出窗口，不需要外接电脑就能直接查看设备运行状态。设计过程中特意将驱动电路全部集成在屏幕背面的框架内部，外部只留出四个接线引脚，整体结构没有突出的零散元件，装配时不需要额外考虑驱动板的固定空间，框架的蓝色部分采用绝缘耐磨的工程塑料材质，既可以保护内部的玻璃屏幕与PCB板不受外力磕碰损坏，也能避免安装时与金属机壳接触造成电路短路。

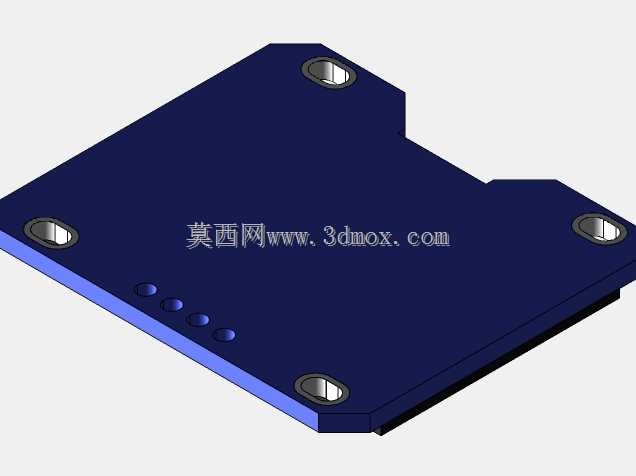

　　从结构适配的角度考虑，这款模块的安装孔位兼容市面上多数通用小型显示屏的固定尺寸，在旧设备改造升级时，可以直接替换原有的同尺寸LCD模块，不需要重新加工面板的安装孔位，降低改造成本。屏幕表面没有额外加装透明保护面板，是因为OLED本身的玻璃基板硬度足够应对常规工业场景的使用需求，加装保护面板反而会增加光线反射影响显示效果，若应用在多粉尘、易触碰的恶劣场景，也可以在框架的屏幕限位槽内加装0.5mm厚的亚克力透明板，不需要修改原有框架尺寸。模块的底部框架做了切角处理，在靠近设备内部连接器的位置预留了走线空间，软排线可以从底部直接引出，不会被框架压住导致线材磨损。在实际选型应用中，这类显示模块常被用在小型PLC扩展模块、桌面3D打印机的状态显示、锂电池充放电设备的参数显示、智能小车的运行状态反馈等场景，凭借简洁的接线方式与紧凑的安装尺寸，能大幅简化结构设计阶段的空间排布工作，不需要为显示单元预留过大的装配空间，同时I2C接口的通信协议兼容性强，适配市面上绝大多数主流单片机主控，不需要编写复杂的驱动代码就能快速点亮使用，缩短产品的开发周期。
