法兰安装式AIR系列三相异步电动机结构

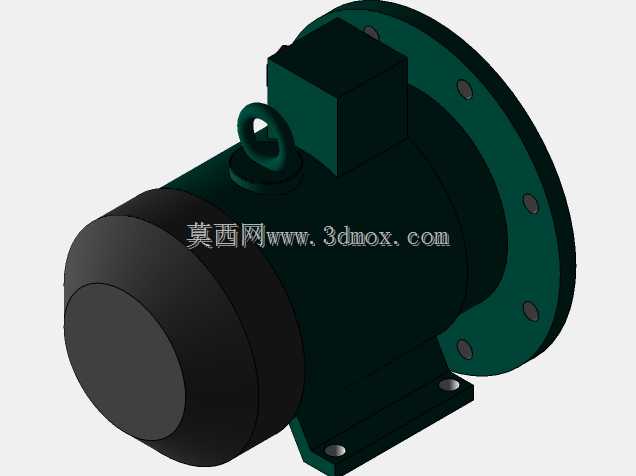

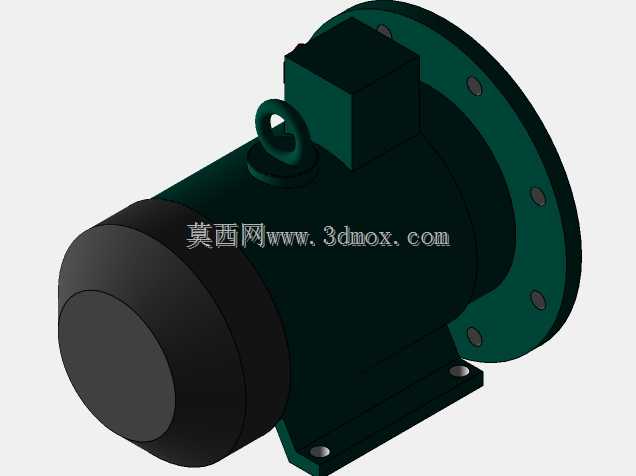

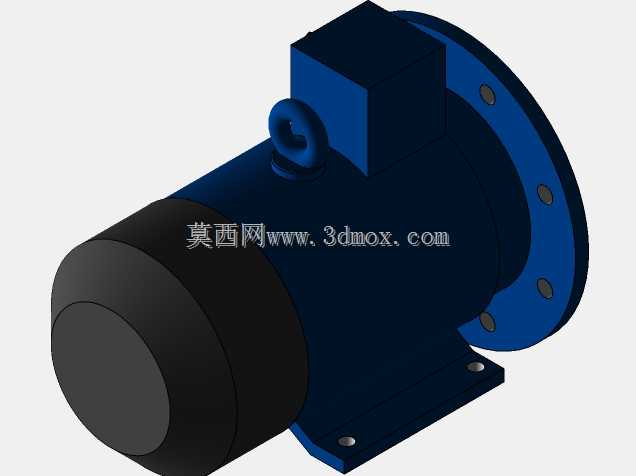

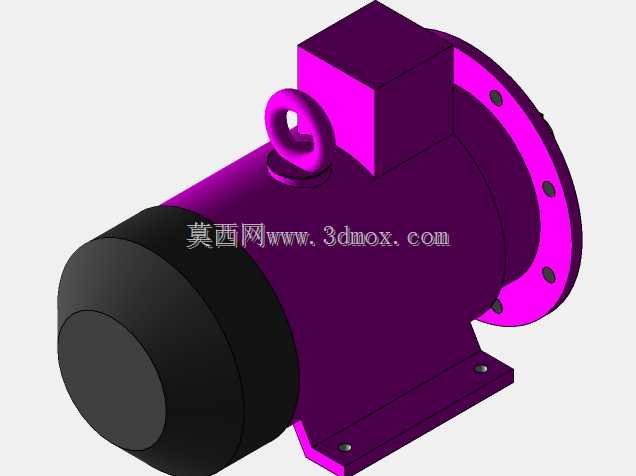

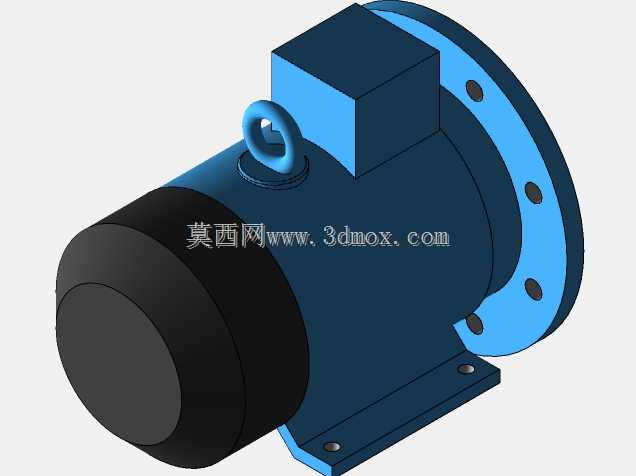

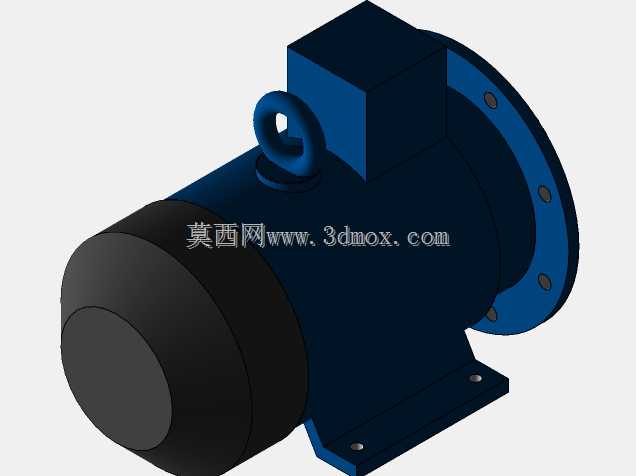

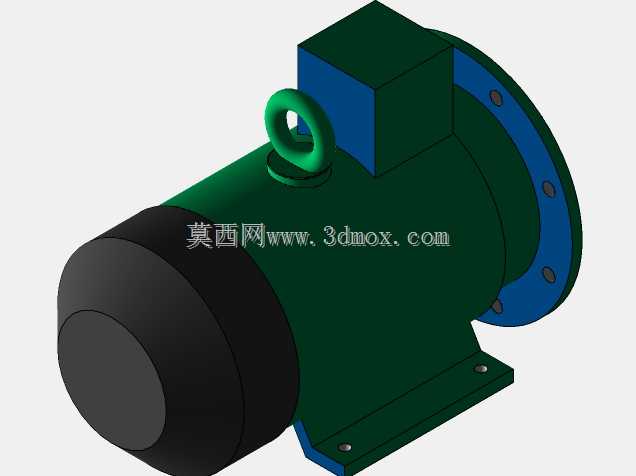

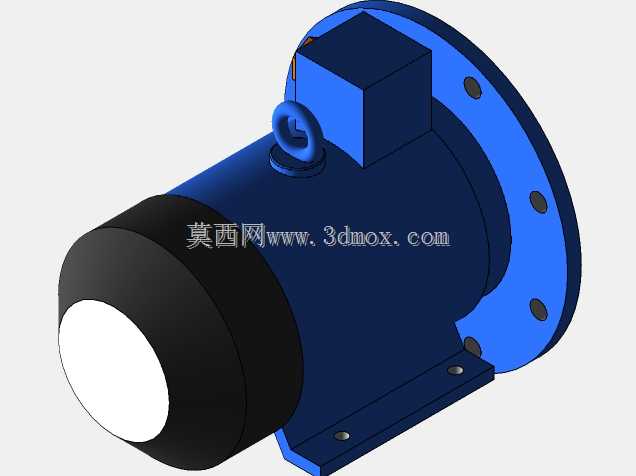

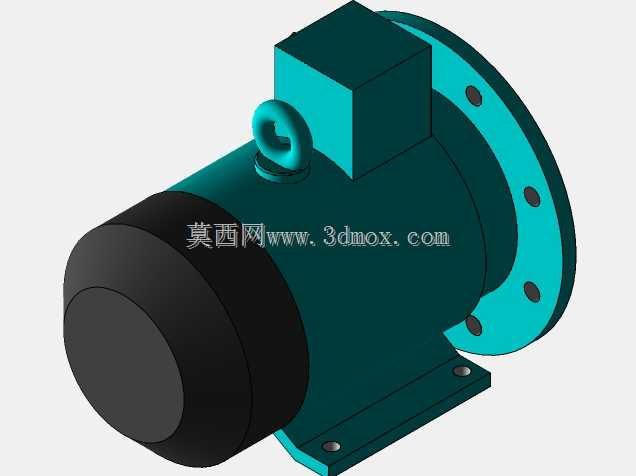

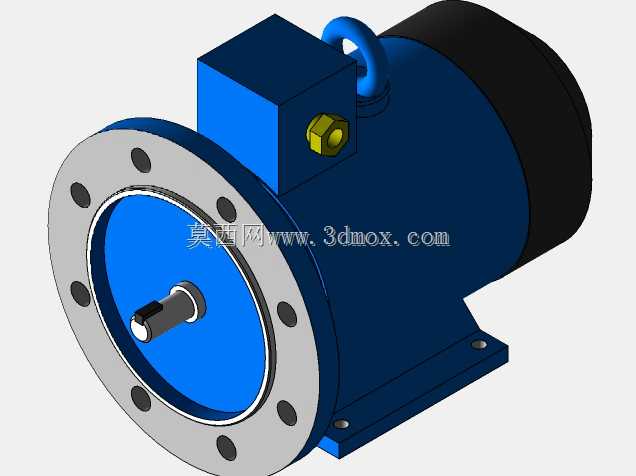

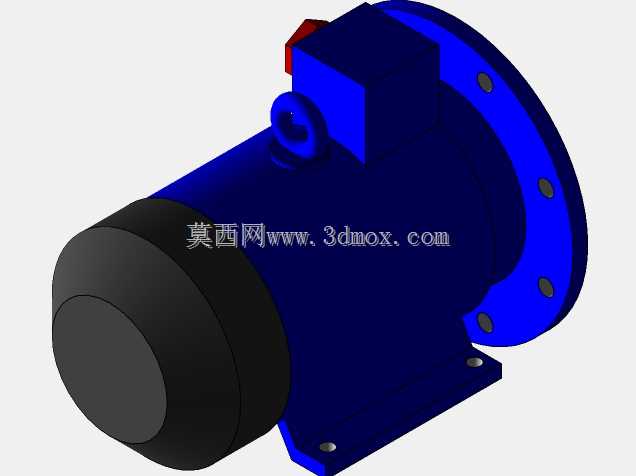

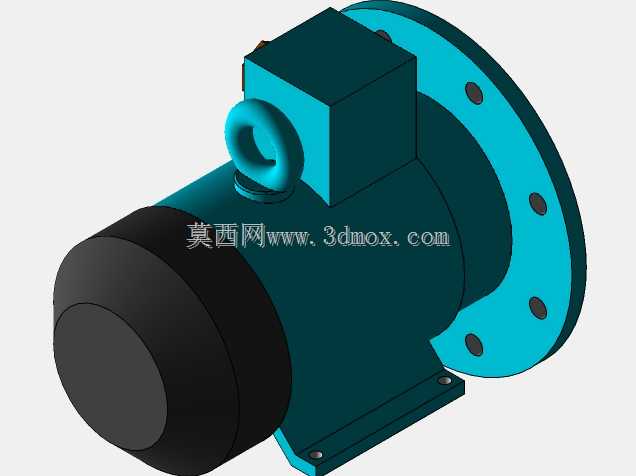

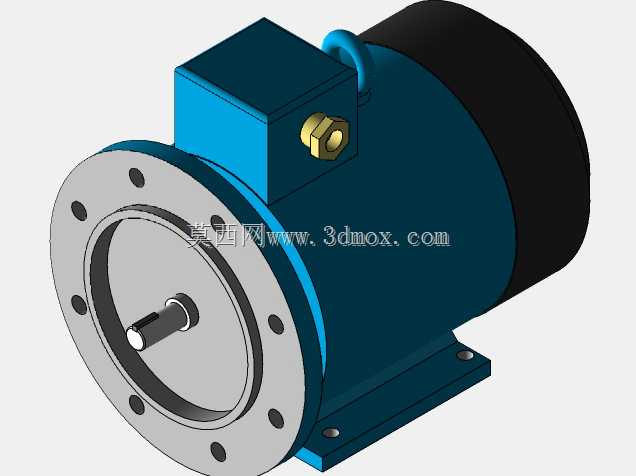

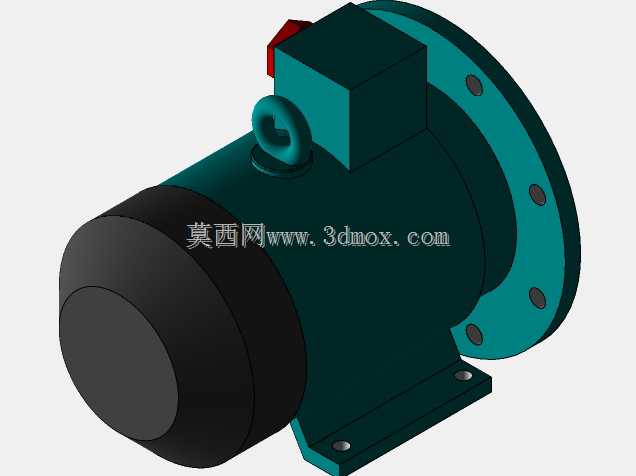

　　这款法兰安装式异步电机的三维结构，在做自动化产线动力单元选型、非标设备传动结构搭建时参考性很强。日常接触的皮带输送线、小型泵组、机床进给单元、食品包装机械的动力端，这类B5法兰安装的电机都是核心动力源，和脚座安装的机型不同，法兰直装的形式不需要额外做电机安装座的找正，直接通过端盖法兰对接设备输入端，能大幅缩减设备的轴向安装空间，尤其适合布局紧凑的单机设备。从结构细节来看，模型完整还原了定子机壳、前端法兰端盖、后端轴承端盖、接线盒、吊环、安装底脚的全部特征，机壳采用的是铸铁材质的散热筋结构？不对，这个模型呈现的是光面机壳搭配蓝色涂覆外观，实际对应量产机型的话，机壳外部的散热结构是沿轴向排布的，不过这个模型重点还原了安装接口的尺寸边界：

　　前端法兰的止口尺寸、螺栓孔分布圆直径、轴伸长度与轴径、底脚的安装孔距这些关键配合尺寸都做了准确还原，做结构设计时直接调取就能完成对接部分的配合设计，不用反复核对二维样本的尺寸公差。接线盒设置在机壳的侧上方，预留了电缆进线的密封接头安装位，实际应用中可以根据设备布线方向调整接线盒的朝向，满足不同现场的布线需求，吊环的设置是为了中大功率机型的吊装转运，小功率机型虽然吊环承重需求低，但保留这个结构也能兼容安装过程中的临时起吊需求。设计思路上，这类通用电机的结构已经形成了成熟的模块化体系，前端法兰和后端盖通过长螺栓贯穿定子机壳锁紧，内部的转子组件通过两端的深沟球轴承支撑在端盖的轴承室内，轴伸端根据需求可以加工键槽来传递扭矩，

　　也可以做光轴配合锁紧锥套的连接形式。安装边界方面，除了前端法兰的对接尺寸，底脚的安装平面到轴中心的高度是选型时的关键参数，这个模型里底脚的安装孔做了长圆孔设计，允许安装时做小范围的位置调整，抵消机架加工的位置误差，避免强行装配导致的轴承别劲、运行异响问题。在实际做设备布局时，要注意电机接线盒的操作空间预留，不能让其他结构件挡住接线操作，同时电机尾部的散热风罩位置要预留足够的进风空间，不能紧贴设备壁板，否则会影响散热效率导致电机温升过高。另外这类电机的轴伸端通常会配套油封，防止设备端的润滑油、切削液渗入电机轴承室，破坏轴承润滑脂，模型里虽然没有做油封的细节结构，但在做对接设计时必须在法兰端的配合位置留出油封的安装空间。

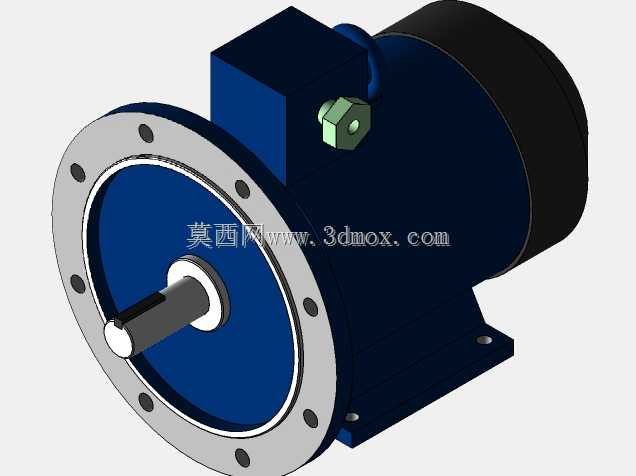

　　很多刚入行的结构工程师做电机安装设计时，容易忽略电机的出线方向和维护空间，这个模型把接线盒、吊环这些外部附件的位置都做了准确还原，在三维布局阶段就能提前排查干涉问题，避免后期加工装配时才发现接线盒被机架挡住、吊环没法挂吊装带的问题。还有一个细节，前端法兰的螺栓孔是通孔设计，安装时从电机侧穿入螺栓锁紧在设备的对接法兰上，这种安装形式的对中精度比脚座安装更高，因为止口配合本身就定位了电机轴和设备输入轴的同轴度，不需要额外做同轴度校准，能大幅减少现场安装的调试时间，也能降低因为同轴度误差导致的联轴器磨损、轴承过早损坏的故障概率。
