双配置外转子HPM5000B动力电机结构设计

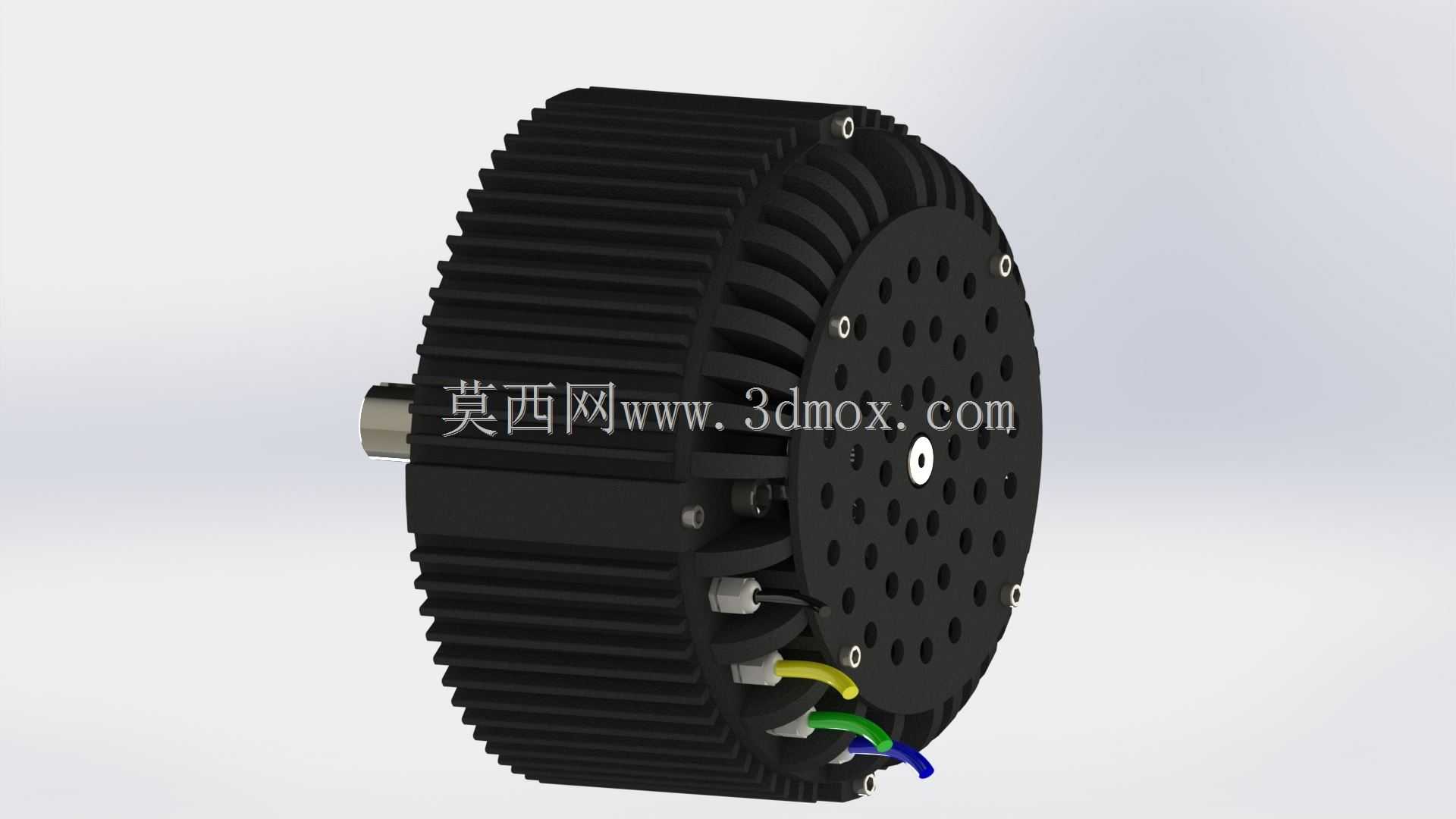

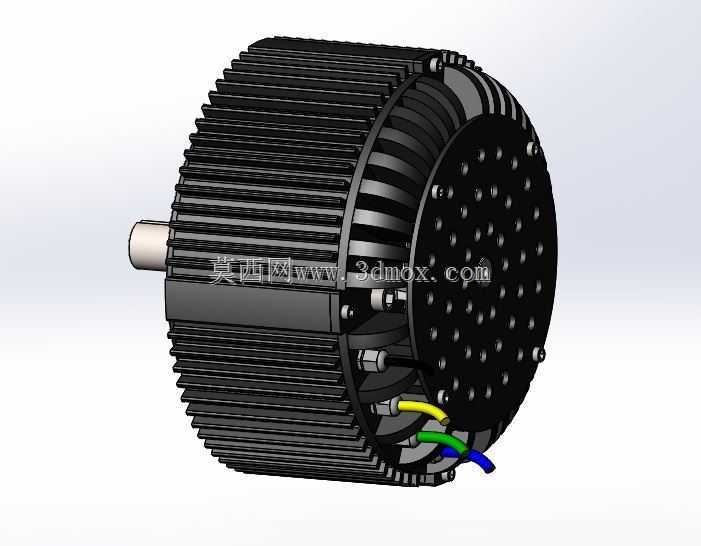

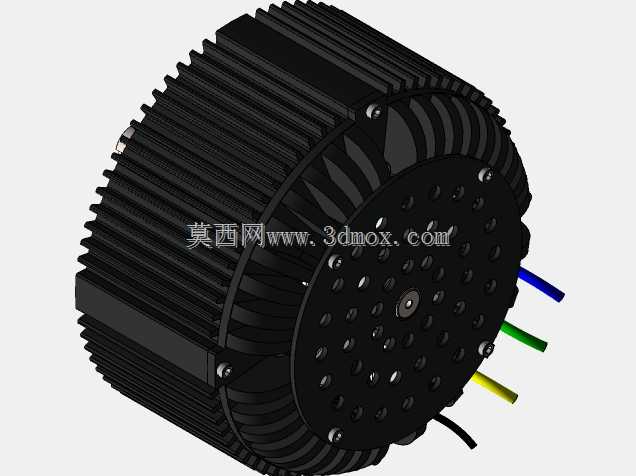

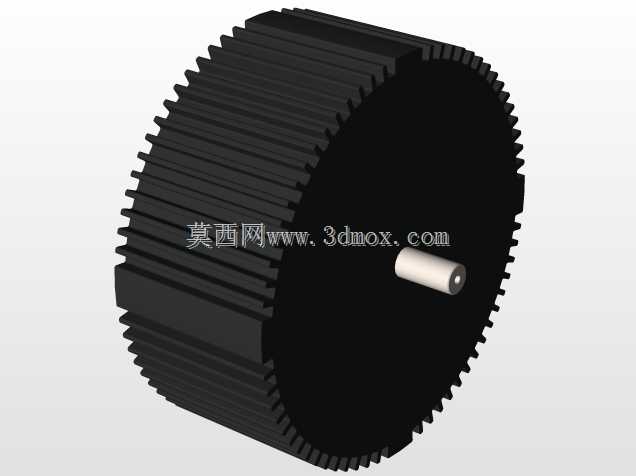

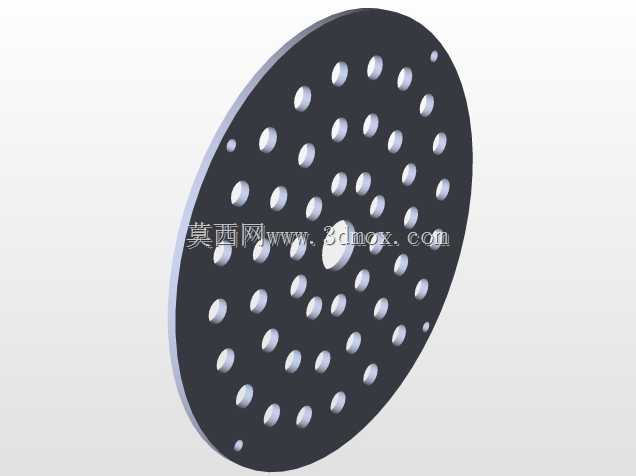

　　这款外转子结构的动力电机，在小型代步载具、便携制冷机组的动力选型场景中有着很高的适配性，做结构设计时首先要平衡散热效率、安装空间与输出扭矩三者的矛盾，不能单纯追求某一项参数而牺牲实际装机后的可靠性。从结构布局来看，电机本体采用带径向散热鳍片的外转子壳体，壳体外圈集成了传动齿圈，不需要额外加装传动链轮或带轮，就能直接和配套的减速机构啮合，大幅缩减了动力总成的轴向安装尺寸，对于安装边界局促的小型设备来说，这种集成式设计能省去不少传动链路的零件，也减少了传动环节的功率损耗。

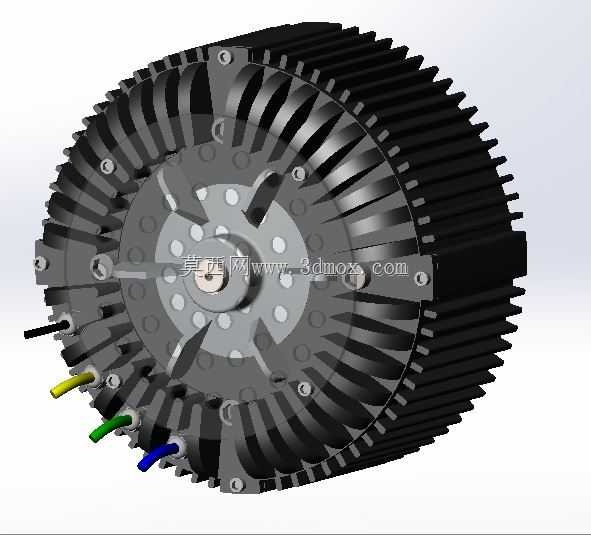

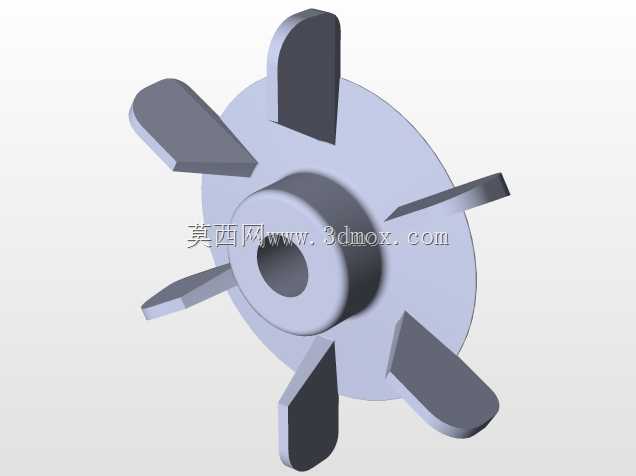

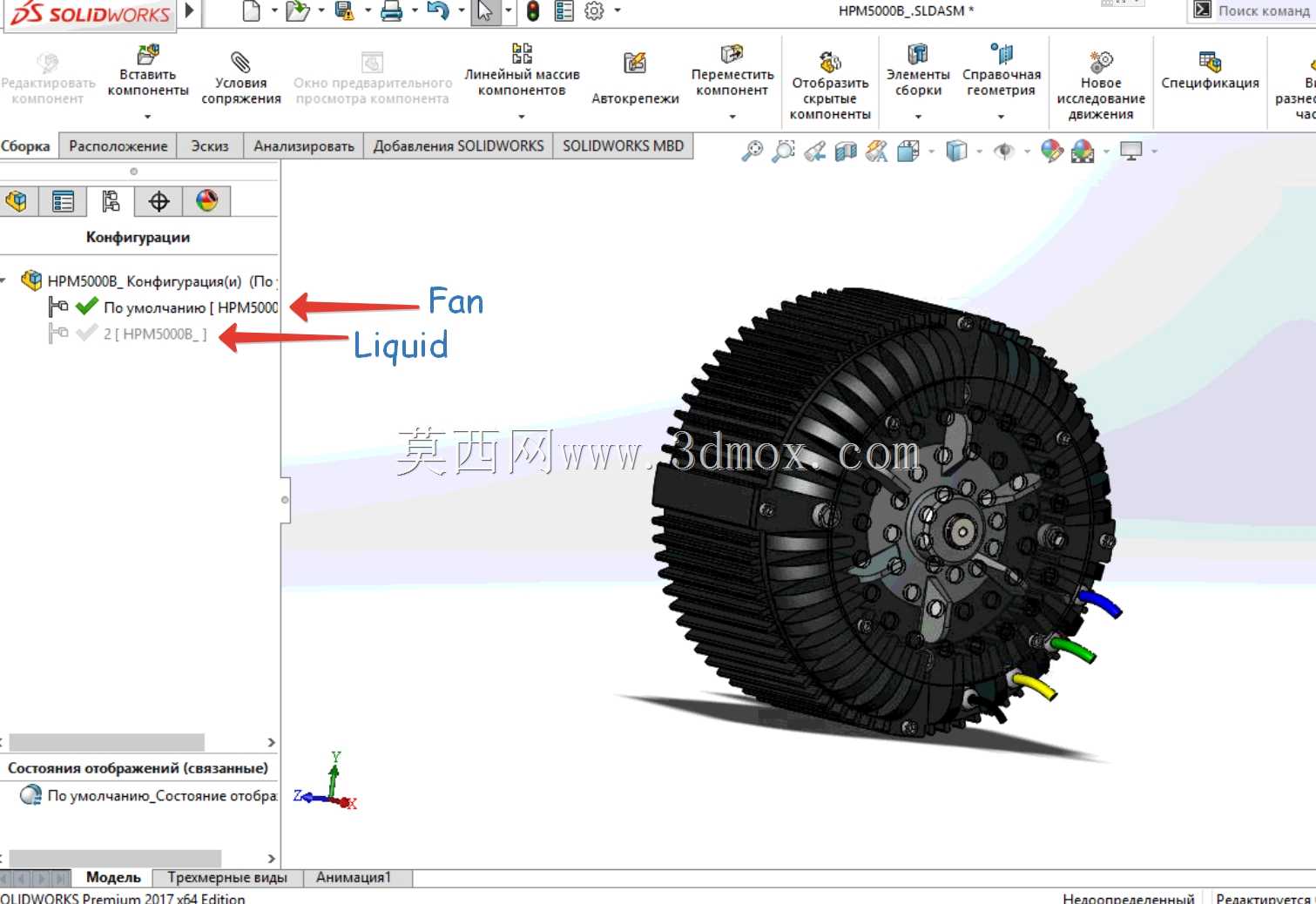

　　设计阶段针对两类完全不同的使用场景做了配置区分，面向娱乐制冷场景的配置采用自然风冷+鳍片散热的方案，依靠转子转动时带动的气流穿过鳍片间隙带走热量，这种方案结构简单，没有额外的冷却管路，整机重量更轻，适合安装在对重量敏感、负载波动不大的便携娱乐设备、小型制冷机组上，日常运行时的维护成本也更低，不需要定期检查冷却回路的密封性。另一类液冷配置则是针对持续高负载运行的场景设计，在定子基座内部预留了冷却流道，外接冷却回路后可以持续带走绕组产生的热量，允许电机长时间保持峰值扭矩输出，不会因为过热触发功率降额，适合用在重载短途代步设备、长时间连续运行的工业配套动力单元上。

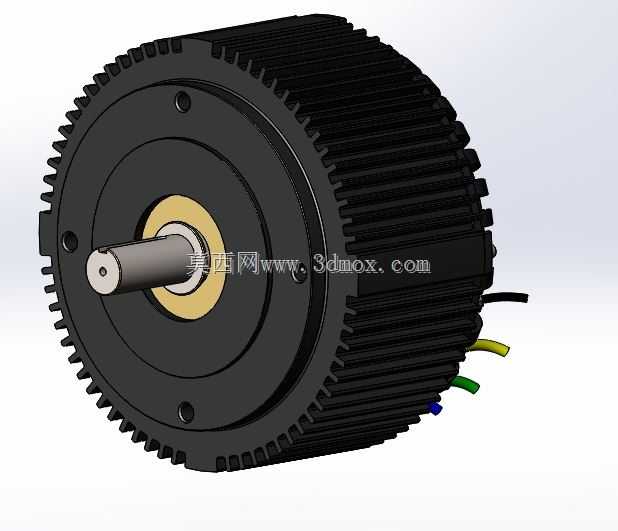

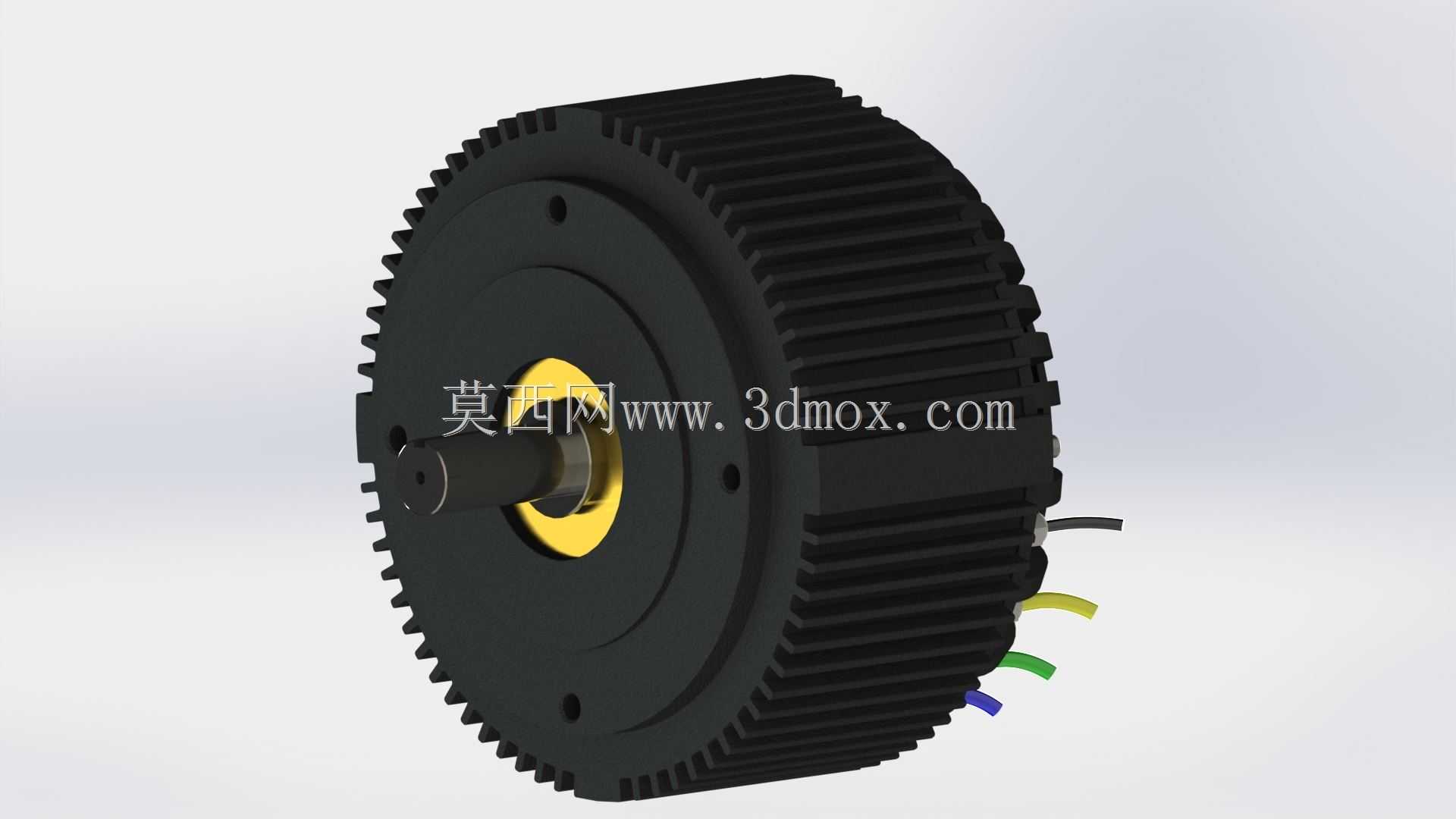

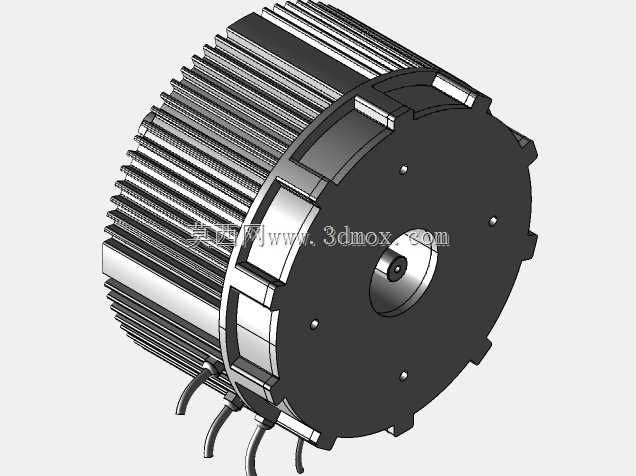

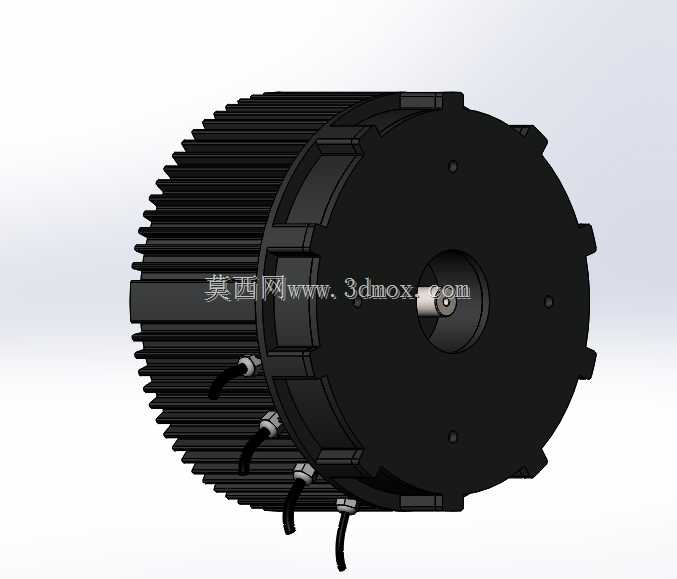

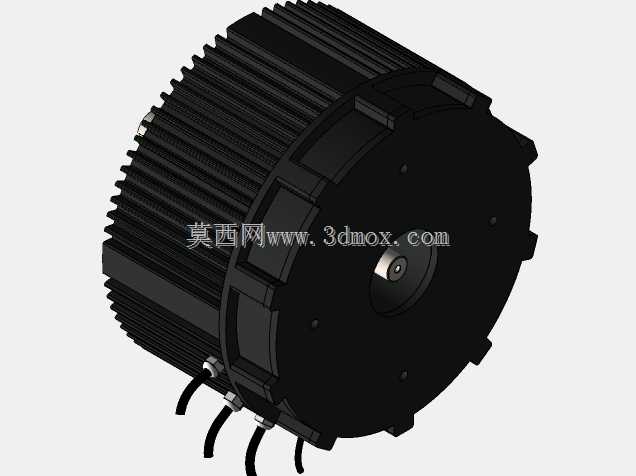

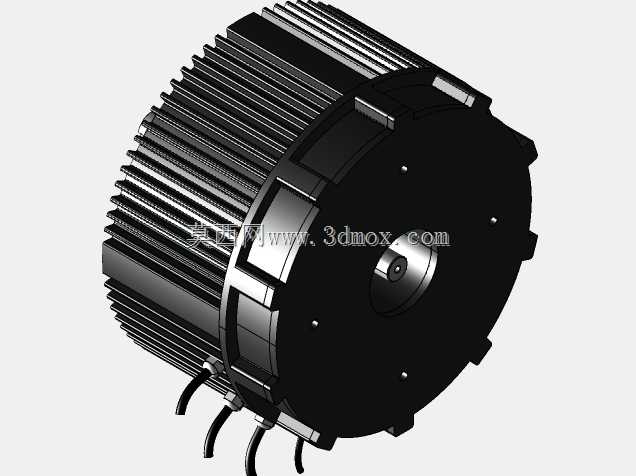

　　从安装边界来看，电机的定子端采用均布的安装孔位，输出轴为单出轴设计，轴端预留了键槽位置，安装时不需要对轴端做二次加工就能直接和负载端对接，出线端从定子侧的径向位置引出，分别对应三相动力线，走线位置避开了外圈齿圈的运动轨迹，不会出现运行时线缆被剐蹭的问题。外转子的齿圈参数和常规小模数传动齿轮匹配，选型时不需要重新定制配套的传动齿轮，能直接和标准减速齿轮组啮合，降低了整机开发的配套成本。

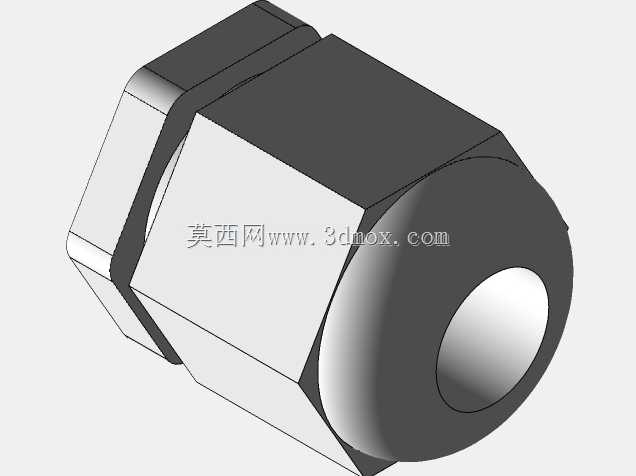

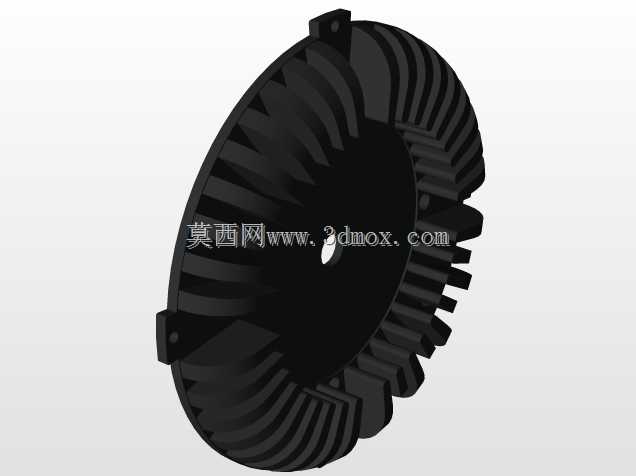

　　做三维建模时，需要重点关注几个配合公差：转子壳体和定子的同轴度公差直接影响运行时的振动水平，鳍片的厚度和间距要平衡散热面积和壳体结构强度，不能为了追求散热面积把鳍片做的过薄，否则运输或者装机过程中很容易出现鳍片变形，影响散热气流的流通。液冷配置的流道要做等截面设计，避免流道截面突变造成冷却介质流动阻力过大，流道的密封槽位置要和端盖的密封件完全匹配，杜绝运行时出现冷却液渗漏的问题。另外出线端的防水结构也要做充分考虑，在户外使用场景下，接线位置要预留密封接头的安装空间，避免雨水或者灰尘进入电机内部造成绝缘故障。

　　实际选型应用时，风冷配置的电机更适合间歇式运行的工况，比如便携娱乐设备的动力驱动、小型移动制冷机组的压缩机驱动，这类场景下电机不会长时间满负载运行，依靠鳍片的自然散热就能把绕组温度控制在合理区间；液冷配置则适合连续高负载的工况，比如小型重载代步车的轮毂驱动、工业辅助设备的持续动力输出，依靠液冷系统的持续换热，能保证电机在长时间峰值输出时不会出现过热退磁的问题。两种配置的安装接口完全通用，在做整机平台化设计时，可以根据不同的负载等级直接切换配置，不需要重新设计安装支架，大幅缩短了产品的开发周期。
