有机玻璃激光切割七段显示装置设计

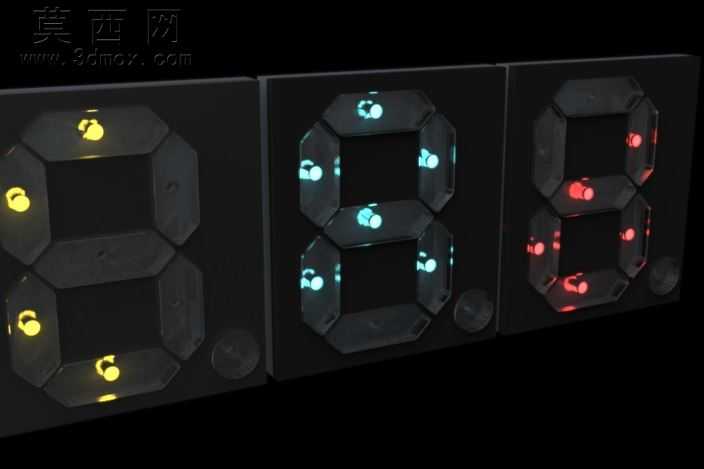

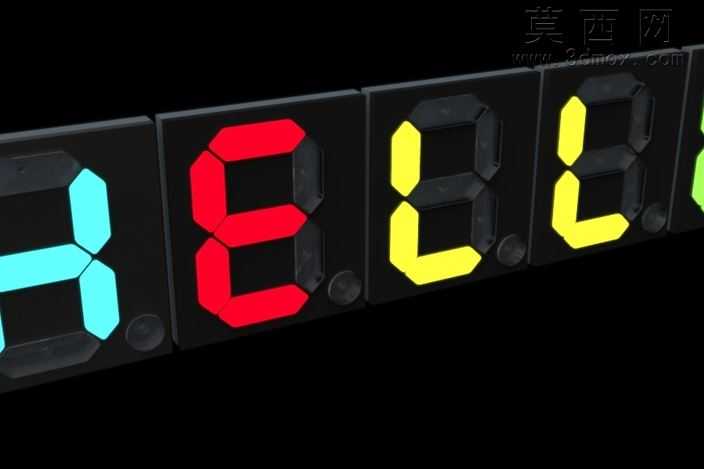

本作品为采用有机玻璃作为基材的七段显示装置，整体设计围绕激光切割工艺的加工特性展开三维建模工作。建模阶段首先对七段显示的每一段发光单元进行独立结构拆解，每段显示块均设计为带导光结构的有机玻璃单体，边缘做倒角处理以适配激光切割的加工精度，避免切割后出现毛边影响导光效果。建模时严格匹配有机玻璃板材的常规厚度，将每段显示块的安装定位柱与底板的定位孔做公差配合设计，保证组装时无需额外粘接即可初步卡接固定，解决了初期样品仅靠粘接定位的偏移问题。材质渲染阶段针对有机玻璃的透光特性做了分层材质设置，未点亮状态下的有机玻璃设置为半透磨砂质感，模拟真实亚克力板材的哑光视觉效果，点亮状态下分别为黄、青、红三色发光段设置自发光材质，调整光线在有机玻璃内部的折射参数，还原光线在导光结构内多次反射后均匀出光的效果，同时在每段显示块的底部预留了LED灯珠的安装槽位，槽位尺寸匹配常用贴片LED的封装规格，保证光源可以完全嵌入导光块内部，减少光线外泄。结构设计上，三个独立的数字显示单元采用模块化拼接设计，每个数字单元的底板侧边设置拼接卡扣，可根据需求扩展显示位数，单元背部设计了走线槽，用于隐藏供电线路，保证整体外观整洁。设计过程中充分考虑激光切割的工艺限制，所有结构均采用二维轮廓拉伸建模，不存在复杂曲面结构，所有内角均做圆角处理，避免激光切割时出现过烧问题，同时将所有切割路径优化为连续路径，减少加工时的空行程，提升加工效率。整体模型完成后做了组装干涉检查，验证所有零部件的配合间隙，确保实际切割加工后可以顺利组装，导光结构的角度经过多次参数调整，保证点亮后每段显示的亮度均匀，无明显暗区，不同颜色的显示段之间设置了遮光隔层，避免不同颜色的光线串扰，提升显示的清晰度。
