通讯设备用密封金属防护壳体结构

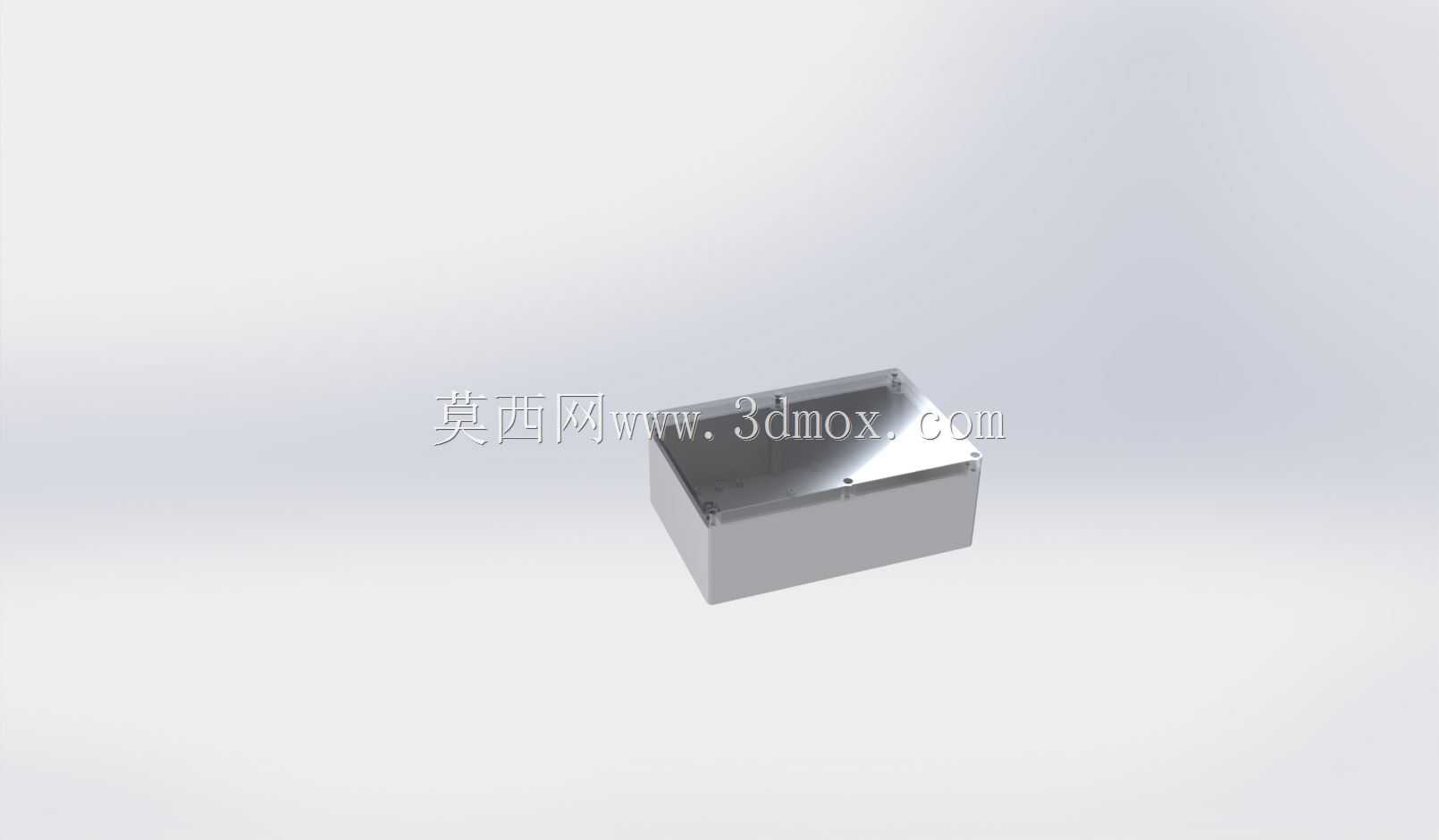

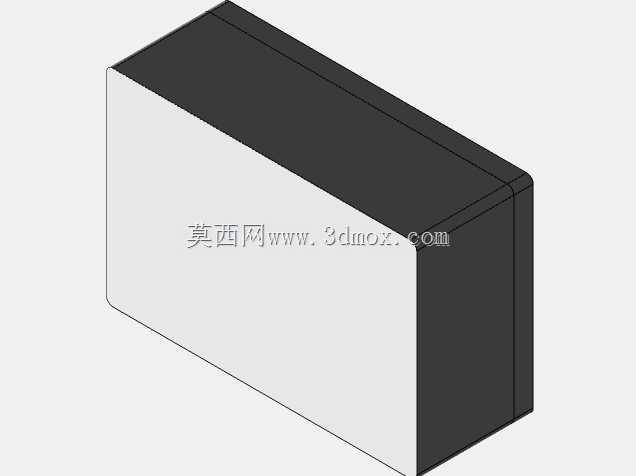

　　在户外通讯站点、工业现场信号传输节点这类部署场景里，这类金属壳体承担着核心电路模块的物理防护职责，日常需要直面粉尘侵入、凝露滴落、轻度外力磕碰的复杂工况，设计阶段首先要平衡防护等级与内部器件的安装便利性，不能一味追求密封性能导致后期运维拆装效率过低。从结构细节来看，壳体采用折边一体成型的盒身搭配平板上盖的组合形式，盒身上沿预留均匀分布的螺丝安装孔位，上盖对应位置做沉孔处理，装配后螺丝头完全没入盖板平面，不会突出外表面形成磕碰风险，同时整圈贴合面可以加装密封胶条，配合螺丝的均匀压紧力，能够满足常规户外场景的防尘防溅水要求，避免内部电路板因积尘受潮出现短路故障。尺寸边界上，盒体整体长宽高控制在240mm、160mm、90mm的区间，

　　这个规格刚好适配多数中小型通讯信号处理模块、中继放大电路板的安装尺寸，内部可以预留出接线端子的走线空间，侧壁可以根据实际使用需求开设防水格兰头的安装孔位，方便电源线、信号线缆的进出，同时不会破坏整体的密封性能。设计过程中没有做多余的异形曲面结构，所有折边都采用标准钣金折弯半径，既可以降低钣金加工的开模成本，也能让壳体堆叠存放时更节省仓储空间，批量部署时的运输损耗也能降到最低。盒体底部预留了四个安装固定孔，可以直接通过膨胀螺丝固定在墙面、设备机架或者水泥基座上，也可以搭配安装支架实现角度调整，适配不同安装点位的朝向需求，比如户外抱杆安装时可以通过配套抱箍直接固定在杆体上，不需要额外做转接结构。从实际使用的角度出发，

　　壳体的壁厚选择兼顾了结构强度与自重控制，不会因为壁过薄导致受外力出现凹陷变形，也不会因为壁厚过大增加不必要的材料成本与整体重量，单人即可完成现场的安装与器件拆装作业。上盖与盒身的贴合面做了平面度公差控制，避免因为钣金变形出现密封间隙，即使在温差较大的户外环境，金属热胀冷缩的形变也不会影响密封胶条的压紧效果，长期使用不需要频繁更换密封件。内部没有设置多余的固定筋位，用户可以根据自身搭载的电路板尺寸灵活布置安装柱，既可以用热熔胶柱固定，也可以通过铆接铜柱实现电路板的分层安装，适配不同功能模块的堆叠需求，比如同时搭载电源模块、信号处理模块、无线传输模块时，可以分层固定避免模块之间的信号干扰。壳体的边角都做了圆角处理，没有尖锐的毛刺棱角，

　　现场安装作业时不会划伤施工人员的手部，搬运过程中也不会因为磕碰导致边角变形影响上盖的装配精度。这类壳体除了通讯领域使用，也可以适配工业现场的小型传感器控制模块、低压信号转接模块的防护需求，只要内部器件的安装尺寸在壳体的容纳范围内，都可以通过微调侧壁开孔、内部安装柱位置实现快速适配，不需要重新设计整套壳体结构，能够大幅缩短非标设备的外壳设计周期，降低小批量设备的外壳加工成本。在建模过程中，所有钣金折弯的止裂槽、孔位边距都符合钣金加工的工艺规范，不会出现加工时材料撕裂、孔位变形的问题，导出的加工图纸可以直接用于激光下料、折弯成型，不需要二次调整工艺参数，能够直接对接钣金加工厂的生产流程。
