方形外框轴流散热风机结构设计

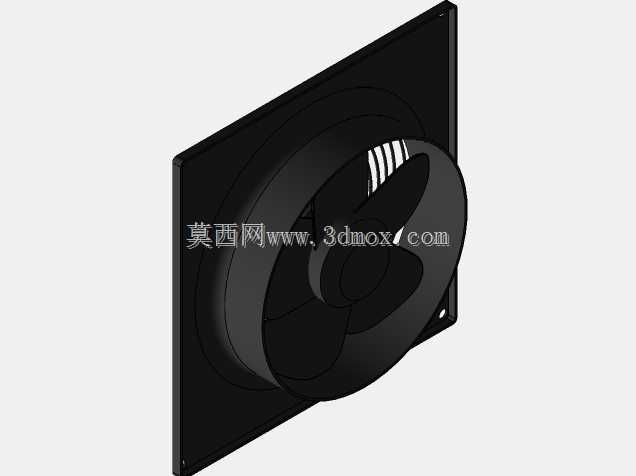

　　在工业电控柜、小型通讯基站机柜以及紧凑型通风工位的散热选型里，轴流风机的安装边界往往是最先被卡死的约束。这套方形面板式轴流风机的结构，完全围绕面板嵌装场景展开，没有采用圆形管道风机的筒状外壳，而是用一块平整的方形安装板作为承载基体，四个角预留安装孔位，现场施工时可以直接贴在机柜侧壁的开孔外侧，用螺栓从外侧锁紧，不需要额外制作转接法兰，也不用在柜内预留过长的安装进深。从风路逻辑来看，方形面板的中心开出与风轮外径匹配的圆形通腔，风轮完全收纳在面板后侧的圆形导风罩内部，导风罩从面板平面向后延伸出一段等径直壁，这段直壁的作用并非单纯容纳叶片，而是把风轮叶尖扫过的环形区域完全包裹，

　　避免叶尖和面板开孔之间出现间隙回流——很多自制简易散热支架只固定电机，不做导风围壁，叶片搅动的空气会在叶尖处从高压侧窜回低压侧，实际送风效率会掉两成以上，这个结构里的围壁刚好把叶尖间隙控制在很小的范围，把紊流漏风的问题压到最低。风轮采用三叶片宽叶型设计，叶片曲面从轮毂处平缓向外缘延展，扭角从根部到叶尖逐步收小，这种造型偏向大流量低转速的工况取向，不像高风压风机那样用窄叶片高扭角换取压头，用在机柜内部空气置换、工位环境排风这类阻力不大的场景里，相同风量下转动噪声更低，电机长期运行的负载也更平稳。轮毂部分做了饱满的弧形包覆，把驱动电机的前端完全藏在轮毂腔体里，既可以避免运维人员开盖检修时误触转动部件，

　　也能让中心区域的气流顺着轮毂弧面平滑过渡到叶片工作面，减少中心死区产生的涡流。安装板的厚度在建模时做了适配常规钣金机柜的取值，既不会因为板件过薄在风机运行时出现共振颤振，也不会因为太厚导致整体重量超标，四个角的安装孔做了沉台余量，锁紧螺栓头可以完全没入板件平面，外侧不会突出突兀的棱角，在多台设备并排贴装的机柜群里不会出现相邻部件干涉。导风罩和方形面板的衔接位置做了圆角过渡，没有生硬的直角接缝，一方面消除了板件焊接或者注塑成型时的应力集中点，另一方面气流从方形面板区域进入圆形风道时，圆角可以引导气流平顺转向，避免直角位置产生局部涡旋带来的附加风噪。从整机装配的逻辑拆解，所有零部件的配合层级非常清晰：方形面板作为基础支撑件，

　　后侧同轴固定导风围壁，围壁中心的安装支架承载驱动电机，电机输出轴直接连接风轮轮毂，轴向定位完成后风轮叶尖和围壁内壁保持均匀的环形间隙，转动全程不会出现扫膛蹭壁的问题。在做布局校核的时候，需要重点核对两个方向的边界：一是面板外侧到风轮最后端的轴向总厚度，这个尺寸决定了机柜侧壁需要预留的内部纵深，若柜内靠近侧壁的位置排布了线槽或者端子排，要提前核对避让距离，不能让风轮转动范围和线缆产生重叠；二是方形面板的外轮廓边长，这个尺寸要和机柜侧壁的开孔尺寸匹配，面板边长要大于开孔轮廓，保证周边有足够的螺栓锁紧压边，同时外轮廓不能超出机柜立柱的间距，避免装到侧边时和机柜框架打架。这类风机在实际产线里的适配场景很广，除了常规的电气柜散热，也可以嵌装在设备防护罩的侧壁上，给焊接工位、小型打磨工位做局部排风，把悬浮的烟尘直接抽到配套除尘管道里；在小型恒温设备的风道循环里，这种方形面板风机也可以直接嵌在隔板上，实现两个舱室之间的空气强制对流。建模过程中所有回转类特征都保持同轴约束，风轮叶片的曲面曲率连续，没有局部突变的折角，不管是后续做3D打印样件验证动平衡，还是导出工程图做钣金下料、注塑开模，特征树的逻辑都可以直接复用，不需要额外修补破面。面板表面的平整区域也预留了贴装标识铭牌的位置，运维人员在外侧就能直接看到风机的风向标识，不会出现装反风向导致散热短路的问题。
