72齿HTD5M型铝制同步带轮结构设计

　　这款同步带轮采用铝制轮体搭配钢制安装座的组合结构，是HTD5M齿型同步传动系统里的核心从动/主动传动元件，在各类需要精准同步传动的设备中应用广泛，从桌面级自动化输送线、小型精密机床进给机构，到3D打印设备的轴系传动、电子制造类的贴装工位传动，再到小型包装设备的物料输送辊驱动，都能见到这类齿型带轮的身影。区别于普通平带轮的摩擦传动，HTD5M圆弧齿同步带轮依靠齿形啮合传递动力，不会出现打滑丢转的问题，传动比精度可以控制在1%以内，能够满足绝大多数需要定比传动的工位需求。

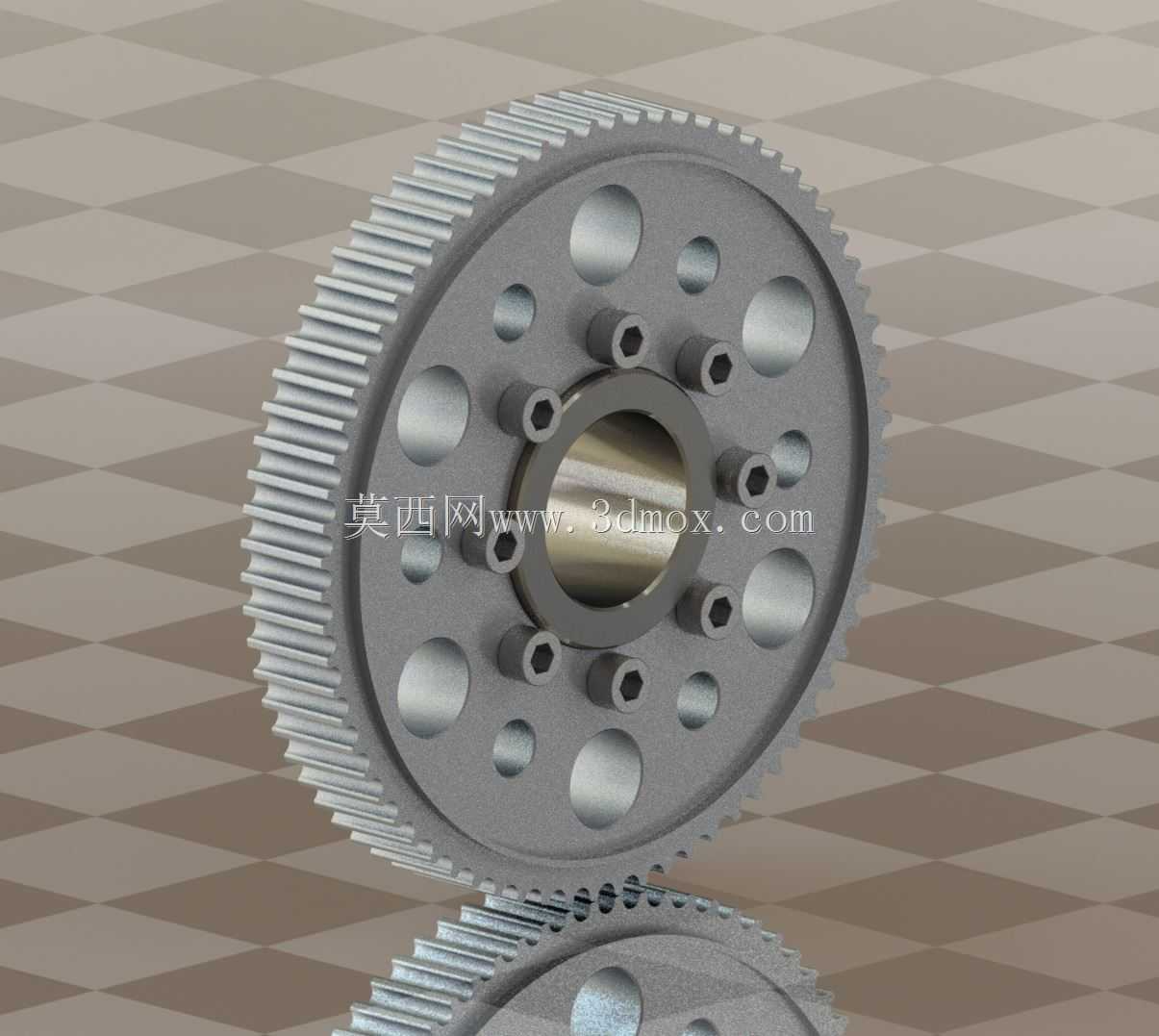

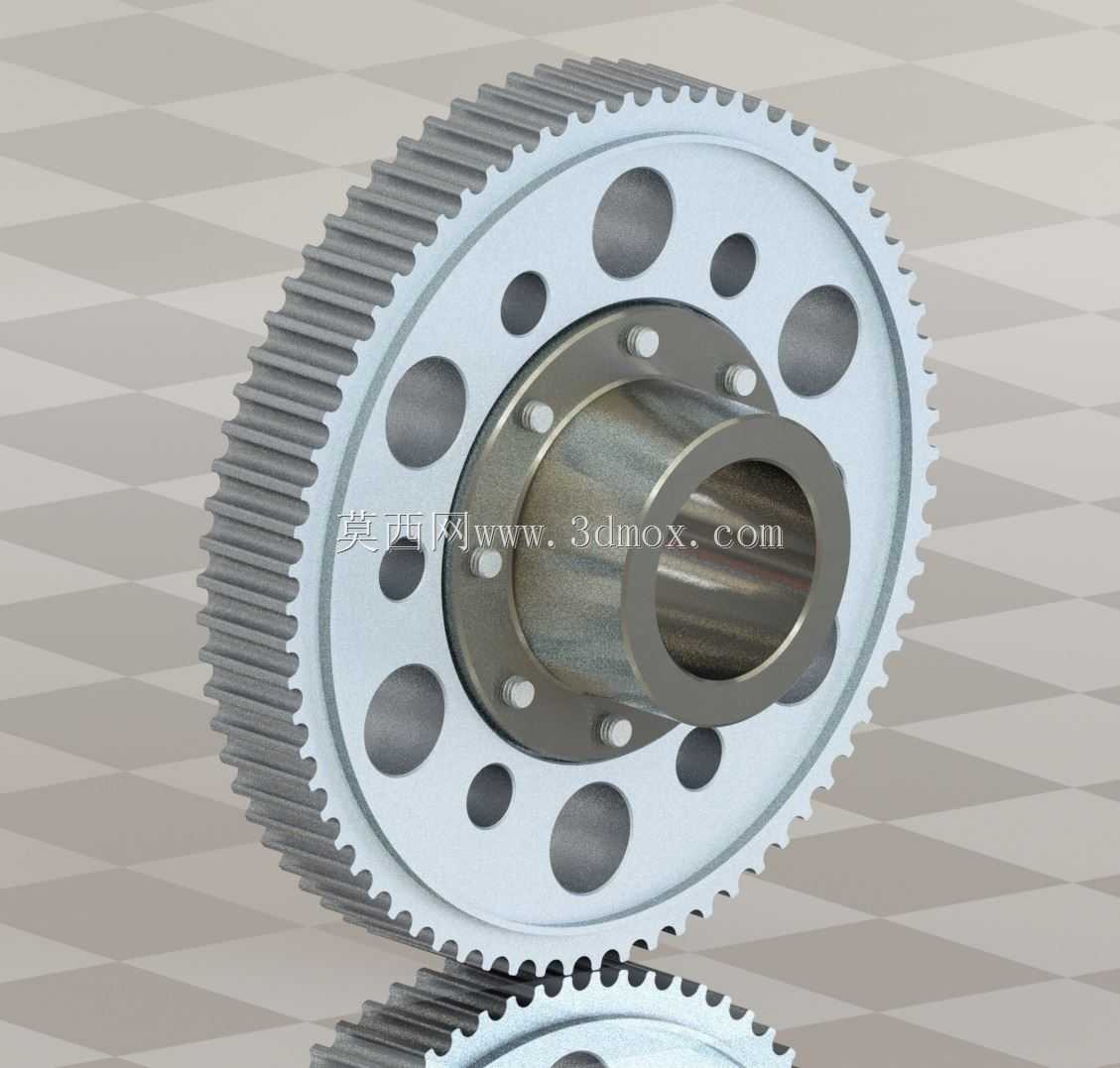

　　从结构设计来看，轮体选用铝合金材质，核心考量是降低旋转件的转动惯量，在高速往复传动的场景下，更小的转动惯量能够减少启停阶段的冲击载荷，降低伺服驱动端的扭矩冗余要求，同时铝合金本身的自重较轻，对支撑轴的径向载荷更小，能够延长配套轴承的使用寿命。而安装配合部位采用钢制镶件结构，是因为铝材质的硬度较低，反复拆装或者长期承受键连接的挤压应力时容易出现磨损变形，钢制安装座的硬度更高，与轴、键的配合面能够长期保持稳定的公差配合，避免长期运行后出现配合间隙导致的传动抖动。轮体端面均匀分布的圆形减重孔，并非单纯为了减重，这些孔位同时可以作为动平衡校正的工艺孔，在带轮做高速动平衡检测时，可以通过在孔位处增减配重块，将带轮的动平衡等级控制在G2.5以内，适配每分钟数千转的高速传动场景。轮体上均匀分布的螺纹孔，是用于安装端面挡圈的，挡圈的作用是限制同步带的轴向窜动，避免设备运行过程中同步带从带轮齿槽中脱出，尤其是在带轮轴线存在微小安装偏角、或者传动中心距较长的场景下，端面挡圈的限位作用是保证传动系统长期稳定运行的必要结构。

　　齿形部分严格遵循HTD5M的齿廓标准，齿距为5mm，72齿的设计对应的节圆直径为114.59mm，这个齿数规格通常用于大传动比的减速场景，搭配小齿数主动轮时可以获得较大的减速比，同时大直径带轮的包角更大，能够传递的额定扭矩比小直径带轮更高，适合作为负载端的从动轮使用。齿槽的表面粗糙度控制在Ra1.6以内，能够减少同步带齿面的磨损，延长同步带的使用寿命，齿顶部分做了微小的倒角处理，避免安装同步带时尖锐的齿顶刮伤带体的齿面基层。安装孔采用基孔制配合设计，可根据实际轴径需求加工对应的公差等级，通常与传动轴采用H7/k6的过渡配合，搭配平键连接传递扭矩，既能够保证同轴度要求，也方便拆装维护。

　　在实际选型应用中，需要注意这款带轮的安装边界尺寸：轮体的总厚度需要匹配所选同步带的宽度，通常带宽需要比轮齿宽度小2-3mm，避免带体与两侧挡圈产生摩擦；安装座的凸台高度需要与安装面的沉孔深度匹配，保证带轮安装到位后轮体端面与安装基准面的平行度符合要求，避免带轮偏摆导致同步带单边磨损。在传动布局设计时，两个配对带轮的轴线平行度需要控制在0.5mm/100mm以内，否则会导致同步带受力不均，出现带齿早期断裂、带体分层等失效问题。带轮的中心距设计需要预留张紧调节余量，通常中心距的调节范围为节线长度的0.5%-1%，既能够保证同步带安装时有足够的张紧力，也能在带体出现少量拉伸松弛后重新张紧，延长带体的更换周期。

　　从建模逻辑来看，这款带轮的三维建模首先需要确定节圆、齿顶圆、齿根圆的基准尺寸，按照HTD5M的齿廓参数绘制单个齿的截面草图，通过圆周阵列生成全部轮齿，之后绘制轮体的基体轮廓，通过拉伸切除生成减重孔、安装螺纹孔、中心安装孔等特征，最后对所有锐边做倒角处理，对配合面标注对应的公差要求。建模过程中需要注意齿形的渐开线（圆弧齿廓）精度，齿形误差过大会导致同步带啮合时出现干涉、噪音大的问题，通常齿形的建模误差需要控制在0.02mm以内，才能保证实际加工后的带轮与标准同步带顺畅啮合。这类组合式带轮的建模还需要单独区分铝制轮体和钢制安装座两个零件，在装配体中完成配合，因为两种材质的表面处理工艺不同，铝制轮体通常做硬质阳极氧化处理提高表面耐磨性，钢制安装座则做发黑或者镀锌处理防锈，分开建模也方便后续工程图出图时标注不同零件的材质、公差和技术要求。

　　在实际设备维护中，这类带轮的检查要点主要包括齿面磨损情况、挡圈是否松动、安装座与轴的配合是否存在间隙，当齿面磨损量超过齿厚的10%时就需要及时更换带轮，否则会出现跳齿问题，导致传动失准，影响设备的运行精度。如果是用于食品、医药类生产设备的传动场景，铝制轮体还可以做本色阳极氧化处理，避免铝屑脱落污染生产环境，钢制安装座则可以采用不锈钢材质，满足卫生级生产场景的防锈要求。
