HTD5M型72齿正时皮带轮结构设计

项目分类:通用机械零部件 发布时间:2022-05-13 ID:634723
  • HTD5M型72齿正时皮带轮结构设计
  • HTD5M型72齿正时皮带轮结构设计

  做传动结构选型的时候,很多工程师容易忽略同步带轮的细节参数对整套传动系统的影响,这款HTD5M节距的72齿正时皮带轮,就是针对中小载荷精密传动场景做的优化设计,日常在小型自动化输送线、桌面级数控设备、精密检测仪器的传动链路里都能见到这类零件的身影。不同于平带轮靠摩擦力传动的结构,正时皮带轮是通过齿形和带齿的啮合来传递动力,完全杜绝了传动过程中的打滑问题,能保证严格的传动比,这对于需要精准控制转角、位移的设备来说是核心的功能优势。这款带轮适配的是15毫米宽度的5毫米节距同步带,内径设计为28毫米,这个安装尺寸是和常规的28毫米直径输出轴做的匹配,安装的时候可以通过轴上的键槽或者顶丝完成周向固定,避免带轮和轴之间出现相对转动。

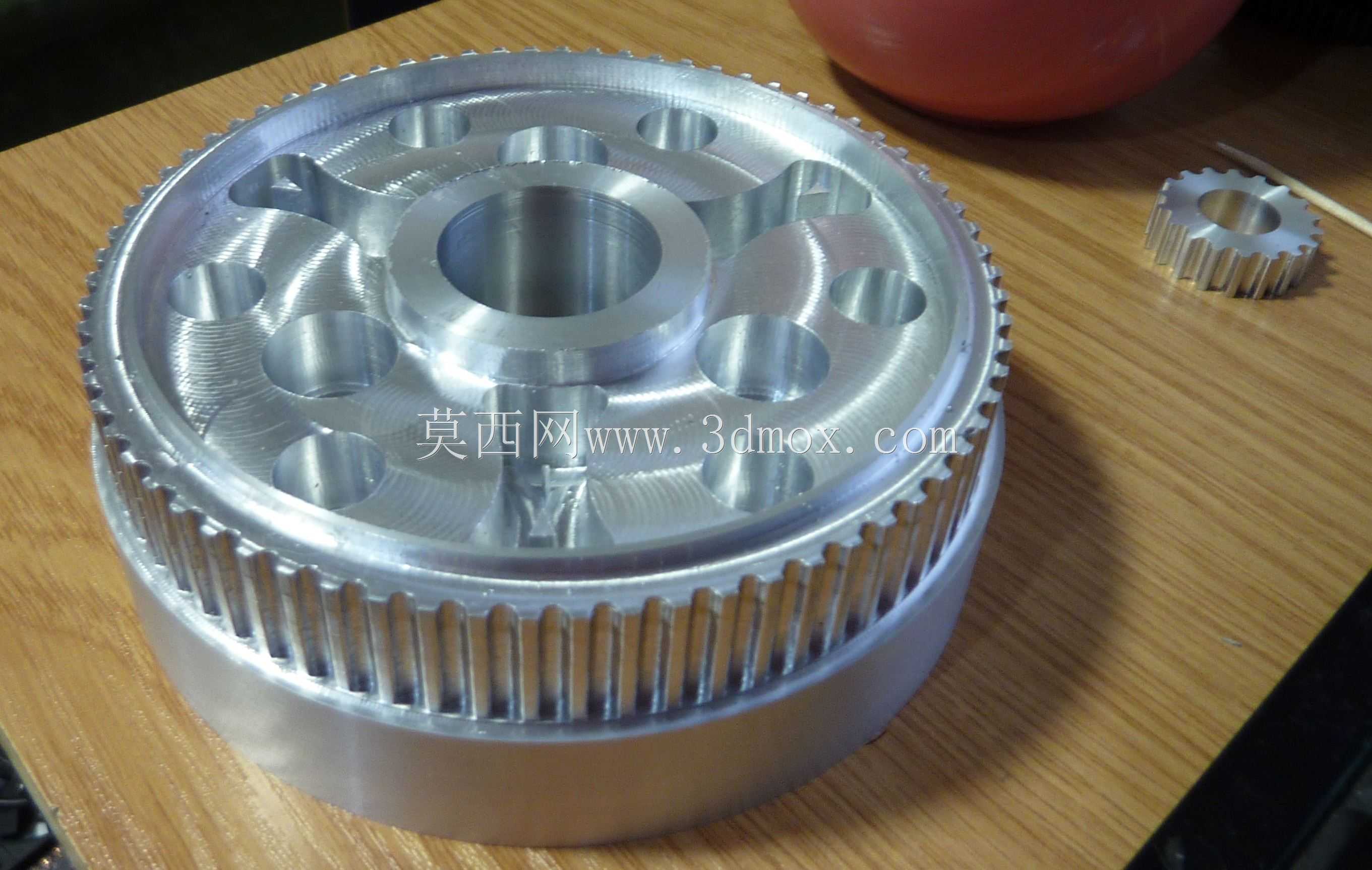

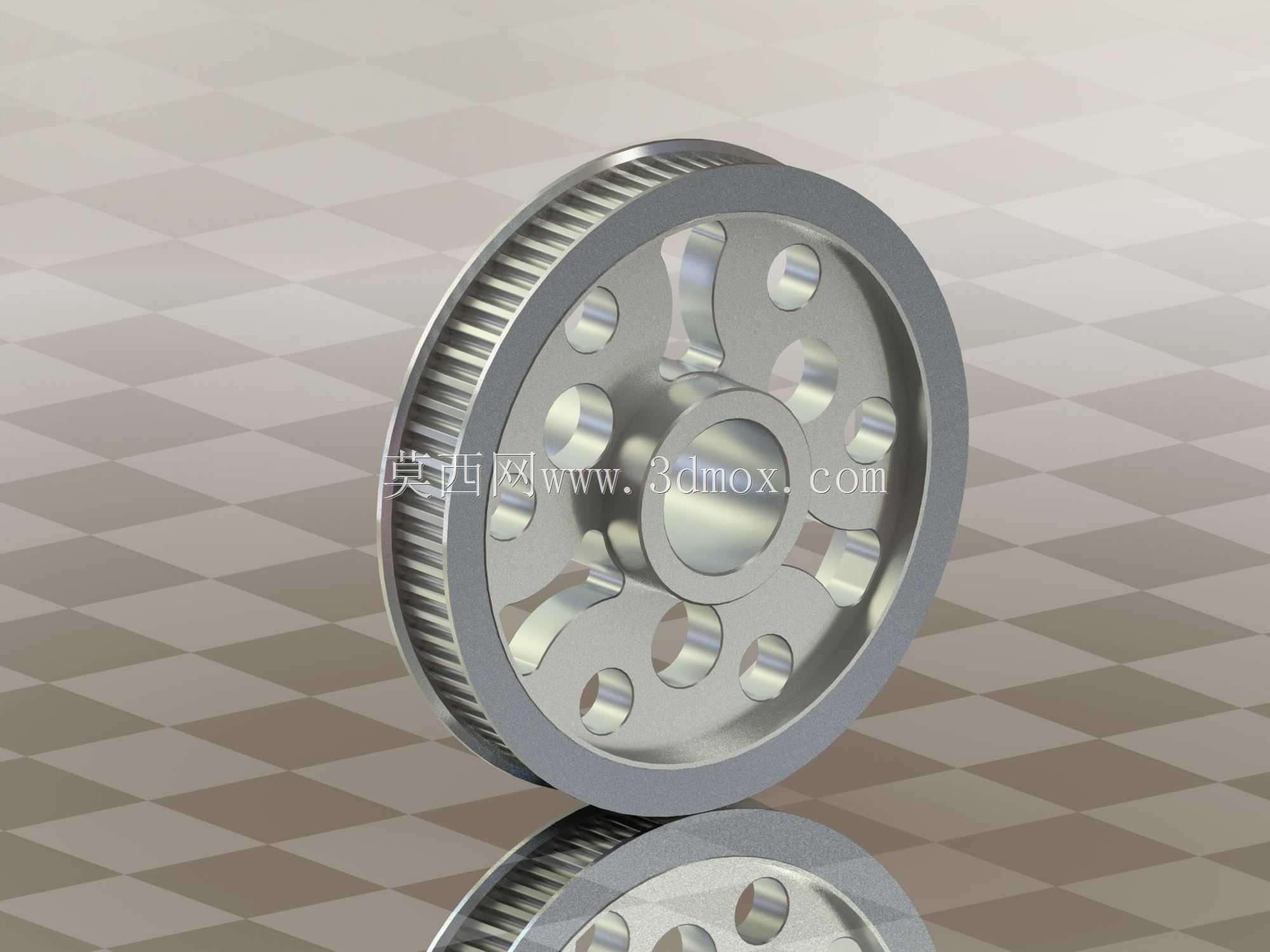

  从结构设计来看,轮体采用了辐板式镂空设计,没有做成实心轮盘,一方面是在保证轮体结构强度的前提下尽可能降低自身重量,减少高速转动时候的转动惯量,降低驱动电机的启动负载,另一方面镂空的结构也能减少转动过程中的风阻,同时方便日常维护的时候观察轴端的固定件状态。轮缘部分的挡边是一体加工成型的,高度刚好高出带齿顶面1.5毫米,这个尺寸是经过实际装配验证的,既可以防止同步带在运转过程中出现轴向窜动掉带的问题,又不会因为挡边过高蹭到皮带侧面造成异常磨损。轮齿的齿形是严格按照HTD5M的齿廓标准做的建模,齿顶做了微小的圆角过渡,不会在啮合的时候对皮带齿根造成应力集中切割,能有效延长同步带的使用寿命,齿面的粗糙度要求控制在Ra1.6以内,

  减少啮合过程中的摩擦损耗,降低传动噪音。在实际的设备布局里,这类带轮的安装边界需要注意,轮体的总宽度是21毫米,比适配的皮带宽度多出6毫米,就是给两侧挡边和安装预留的间隙,选型的时候要注意安装位的轴向空间不能小于25毫米,避免和周边的结构件产生干涉。径向方向上,带轮的齿顶圆直径是114毫米左右,设计张紧机构的时候,中心距的调整范围要预留出至少10毫米的余量,方便皮带的安装和后期张紧度的调整。很多新手工程师在建模这类带轮的时候,容易把齿的节距、齿形角做的有偏差,要么导致装配的时候皮带卡滞,要么运转的时候出现跳齿的问题,这款模型的齿形参数是完全按照标准啮合参数做的,齿槽的深度、齿的厚度都和标准HTD5M皮带完全匹配,

  装配的时候不需要额外修配就能实现顺畅啮合。另外轮体中心的轮毂部分做了加厚处理,厚度达到18毫米,和轴的接触长度足够,即使在频繁正反转的传动工况下,也能保证和轴的连接稳定性,不会因为接触面积太小出现轴孔磨损、连接松动的问题。在一些对动平衡有要求的高速传动场景里,这种辐板对称镂空的结构也很方便做动平衡校正,只需要在对应的辐板位置去除少量材料就能达到G2.5级的动平衡要求,满足每分钟上千转的运转需求。日常做传动方案设计的时候,选这类带轮还要注意和张紧轮的布局配合,不要让带轮的包角太小,一般主动轮和从动轮的包角不小于120度,才能保证足够的啮合齿数,传递额定扭矩的时候不会出现跳齿。这款带轮的72齿设计,对应的传动比计算也很方便,和不同齿数的带轮搭配的时候,只需要用齿数比就能算出准确的传动比,不需要换算节圆直径的参数,对于需要精准控制传动比的场合,比如设备的进给机构、分度机构,这种整数齿的标准节距带轮能大幅降低设计计算的工作量,也能减少后期装配调试的误差。
