角接触球轴承7001AC精密传动部件

　　在精密传动结构的设计选型过程中，角接触球轴承始终是兼顾径向承载与轴向限位需求的核心支承部件，7001AC作为接触角25度的角接触球轴承品类，常被应用在对旋转精度、轴向刚度有明确要求的传动节点中。从实际应用场景来看，这类小尺寸角接触轴承常见于小型伺服电机输出端、精密仪表的旋转轴系、小型机床的进给机构支承位、3D打印设备的传动辊轴端，部分对旋转同轴度要求较高的小型通讯设备调谐机构、精密检测仪器的旋转工作台，也会选用该规格轴承作为核心旋转支承。不同于深沟球轴承仅能承受单一径向载荷的特性，7001AC的滚道设计带有预设接触角，可同时承受径向载荷与单向轴向载荷，在成对安装使用时，还能实现双向轴向定位，抵消轴系运转过程中产生的轴向窜动，

　　保障旋转部件的同轴度稳定性。从结构设计逻辑来看，该轴承的内圈、外圈均采用高碳铬轴承钢经淬硬处理后精磨滚道，滚动体为高精度钢球，保持架采用铜合金实体结构，相比尼龙保持架具备更好的耐高温特性与运转稳定性，能够在中等转速、持续载荷的工况下保持长期的精度保持性。在建模过程中，需要严格匹配实际安装边界尺寸，该轴承内径为12mm，对应适配的轴径配合公差通常选取k5或者m6级，保障内圈与轴的过盈配合，避免运转过程中内圈与轴发生相对滑动；轴承外径为28mm，对应安装座孔的配合公差通常选取H7级，保障外圈在座孔内的定位精度，同时避免过盈量过大导致轴承径向游隙被过度压缩，引发运转卡滞、温升过高的问题。轴承的总宽度为8mm，

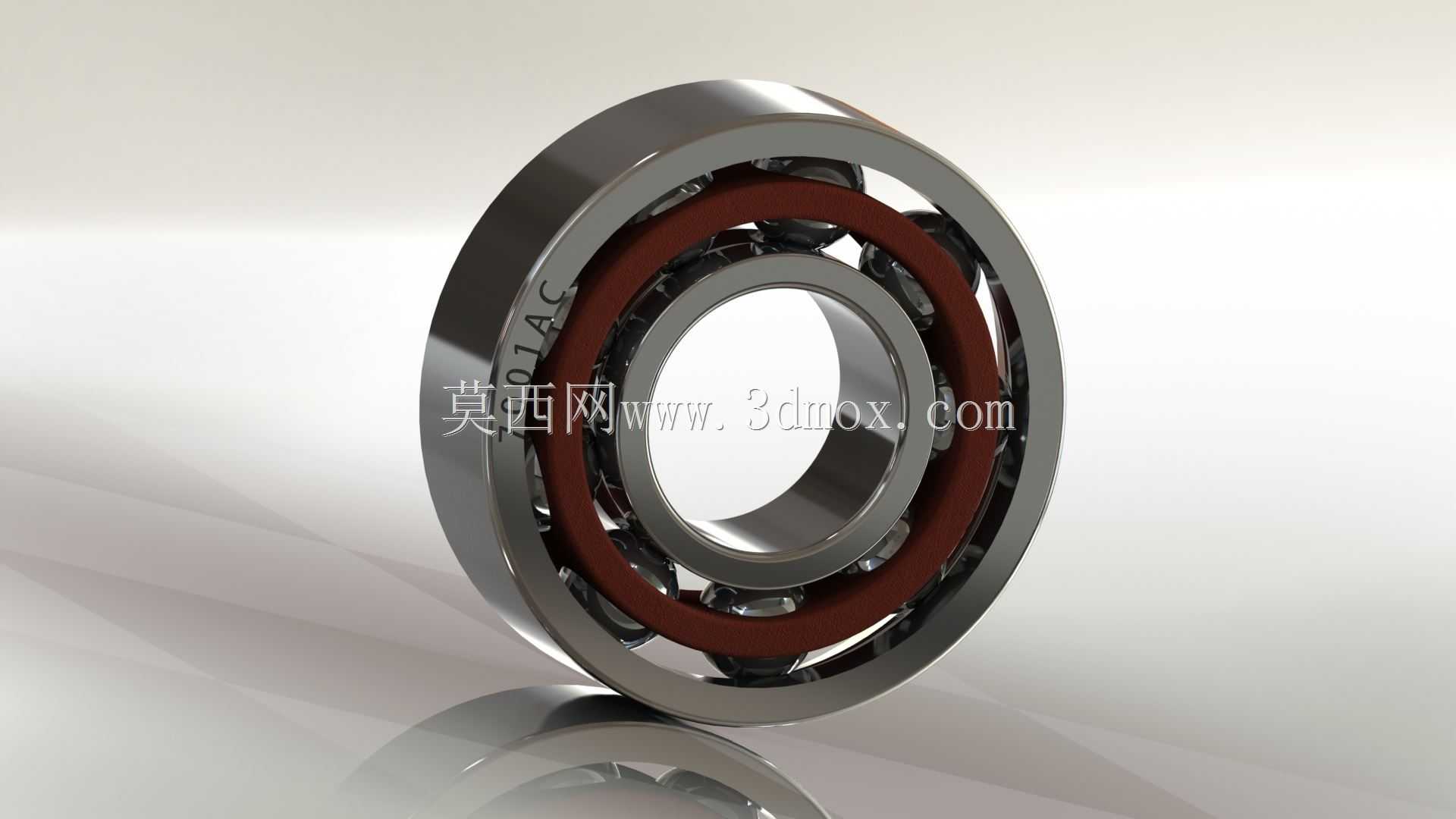

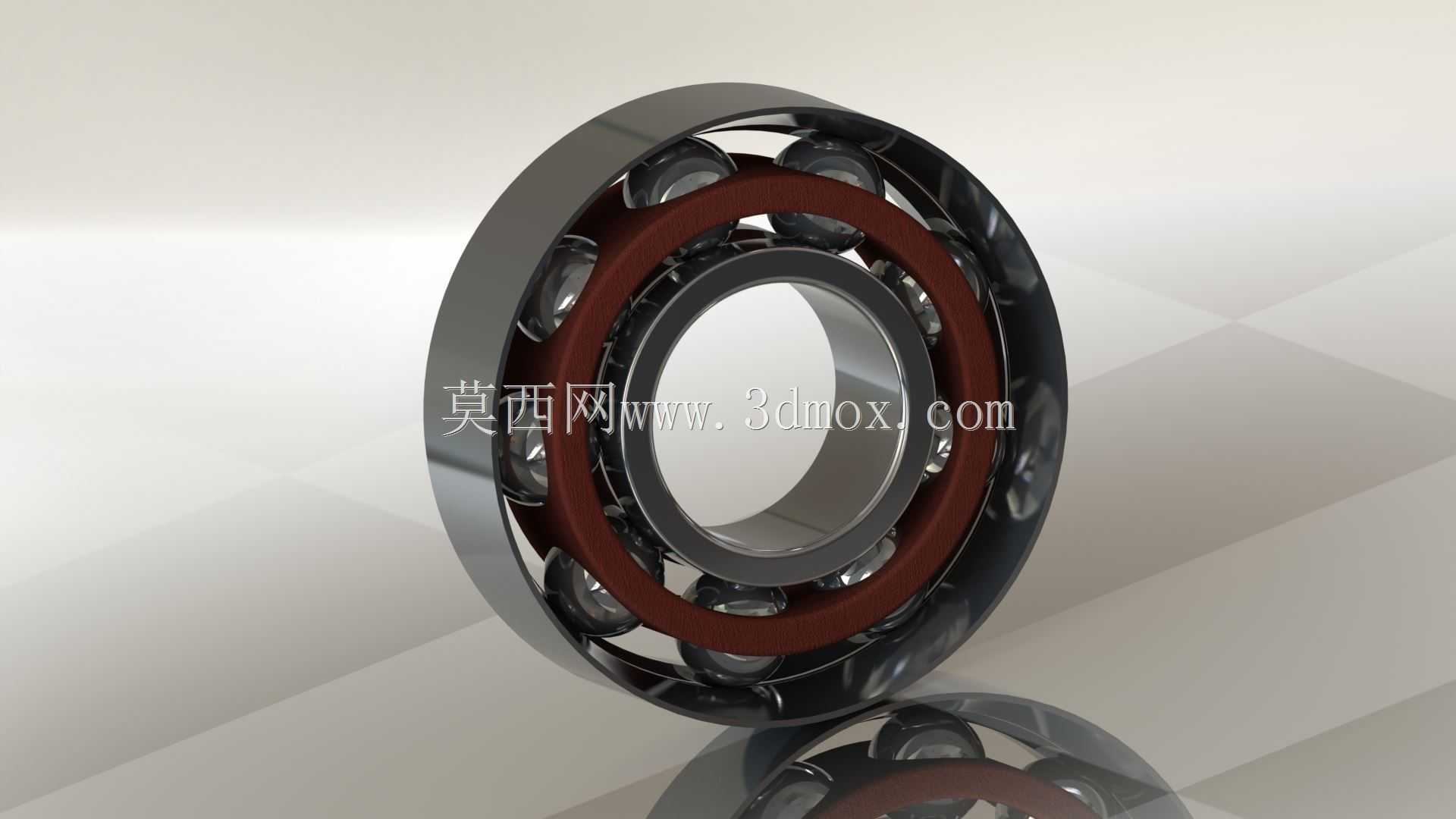

　　安装时需要预留对应的轴向定位空间，内圈的定位轴肩高度不能超过轴承内圈的倒角尺寸，外圈的座孔挡肩高度同样需要匹配外圈倒角参数，避免装配时挡肩与轴承倒角发生干涉，导致轴承无法安装到位。在实际装配场景中，这类小尺寸角接触轴承通常采用热装或者专用套筒压装的方式，禁止直接敲击轴承内外圈，避免滚动体或者滚道受到冲击损伤，影响后续的运转精度与使用寿命。从载荷特性来看，7001AC的额定动载荷与额定静载荷参数，能够满足小型精密传动机构的载荷需求，在转速适配方面，该规格轴承在脂润滑条件下可以达到较高的极限转速，能够覆盖大部分小型精密设备的转速需求，若采用油雾润滑等方式，还可进一步提升允许的最高运转转速。在三维建模过程中，除了还原轴承的整体外形尺寸，

　　还需要对滚道曲率、钢球直径、保持架的兜孔结构进行精准还原，这样在后续做装配干涉检查、运动仿真时，才能准确模拟轴承的实际运转状态，避免出现装配间隙误判、运动干涉等设计问题。对于结构设计人员而言，这类标准件的三维模型精度，直接影响到整体轴系设计的准确性，若模型尺寸存在偏差，可能导致后续加工出的轴、座孔与轴承无法匹配，或者预留的安装空间不足，引发现场装配返工的问题。在设备实际运行过程中，该类轴承的预紧力调整也是关键环节，合适的预紧力可以消除轴承的内部游隙，提升轴系的支承刚度，降低运转过程中的振动与噪声，但预紧力过大则会导致轴承摩擦阻力增大，运转温升过高，缩短轴承的实际使用寿命，因此在设计轴系的轴向定位结构时，通常会预留预紧调整的结构空间，比如采用锁紧螺母配止动垫圈、调整垫片组等方式，来实现轴承预紧力的精准调节。
