攀岩辅助自锁式绳索下降制动装置结构

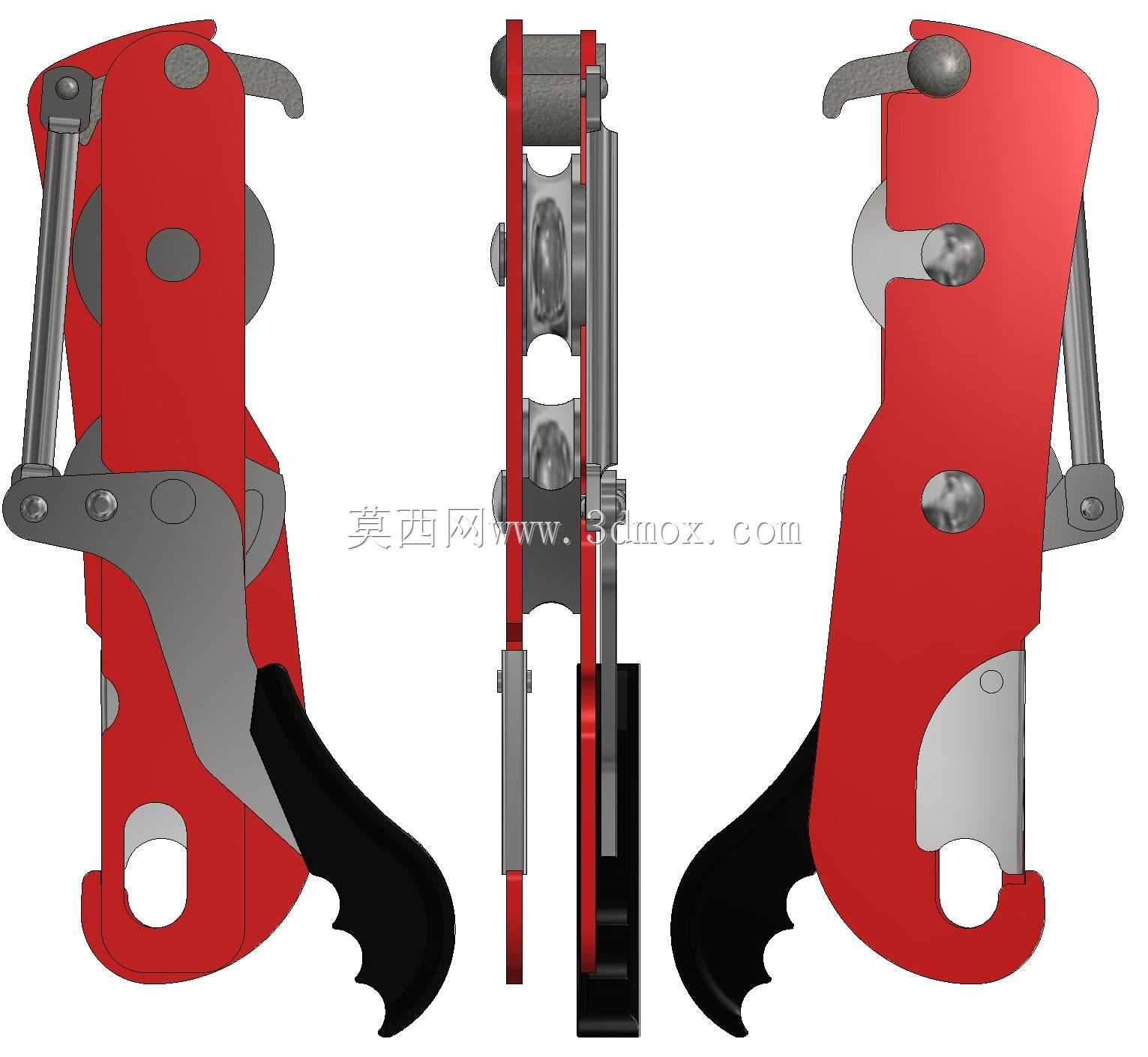

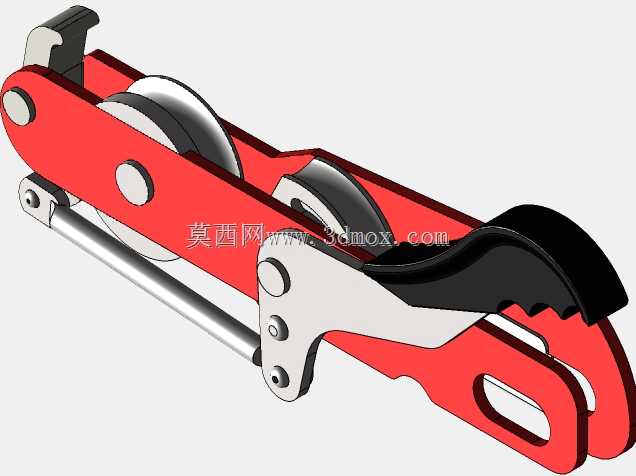

　　这款绳索下降制动装置主要面向攀岩运动、高空绳索作业、山岳救援等场景的绳索下放需求，核心作用是在使用者沿绳索下降过程中提供可控的阻尼制动力，同时在突发脱手、操作失误等工况下自动触发锁止，避免人员高速坠落造成伤亡。从结构设计来看，装置采用双侧对称式金属夹板作为主体承载框架，夹板间通过多组圆柱销完成各功能部件的铰接定位，整体采用折叠式布局，非使用状态下扳动触发拨杆可将活动凸轮组件收纳至夹板内侧的容置槽内，整体外轮廓无突出尖锐结构，可直接挂载于安全带挂点不会勾挂衣物或周边障碍物。装置的核心制动单元采用偏心凸轮结构，凸轮表面加工有连续的锯齿形咬合齿，正常操作状态下使用者握持外侧的黑色制动扳把，可通过手部握力控制凸轮与绳索的压紧间隙，

　　调整绳索与凸轮、夹板间的滑动摩擦力，实现0.5m/s到2m/s区间的匀速下降速度调节；当使用者手部松开扳把时，凸轮在配套扭簧的扭力作用下快速向绳索侧偏转，偏心结构带来的自锁效应会随着绳索向下的拉力增大而持续提升咬合压力，瞬间将绳索锁死在凸轮与固定摩擦块之间，锁止响应时间控制在0.2s以内，不会出现打滑溜绳的问题。绳索走线路径采用双拐点摩擦设计，绳索从装置上端的入绳口进入后，先绕过第一组定滑轮改变走向，再穿过凸轮与固定摩擦块的间隙，最后从下端的出绳孔引出，多段弯折的路径可分散绳索受到的局部压紧力，避免单一点位应力集中造成绳索表层纤维过度磨损，同时定滑轮内置的滑动衬套可降低绳索滑动时的阻力，减少长时间下降过程中的摩擦生热，

　　避免绳索因高温出现强度衰减。装置的主体承载夹板采用高强度铝合金冲压成型，表面做红色硬质阳极氧化处理，既提升了金属表面的耐磨性能，也能在户外复杂环境下起到高辨识度的警示作用，避免作业过程中误碰其他构件触发锁止；凸轮、固定摩擦块等直接接触绳索的受力部件采用不锈钢材质加工，咬合齿的齿尖做了0.2mm的圆角钝化处理，既能保证足够的咬合摩擦力，又不会切割绳索的编织纤维层，延长配套绳索的使用寿命。从安装边界来看，装置整体厚度控制在18mm以内，宽度为72mm，总长度135mm，上端的挂载孔直径为12mm，可匹配常规攀岩安全带的主锁挂载规格，入绳口与出绳孔的内径为13mm，可兼容直径8mm到12mm的各类静力绳、动力绳使用，

　　不需要额外的转接配件即可完成穿绳安装。在结构细节设计上，装置外侧设置有可扳动的保险拨片，当需要将装置长期固定在绳索某一位置时，扳动保险拨片可卡住凸轮的转动轴，避免凸轮因绳索晃动出现意外解锁，为高空悬停作业提供额外的安全冗余；所有铰接销轴的端部都做了铆压防脱处理，不会因为长期使用出现销轴窜出、部件散落的问题，夹板内侧预留有0.5mm的装配间隙，即使在高海拔低温环境下出现部件轻微冷缩，也不会出现凸轮卡滞、无法正常触发锁止的故障。不同于传统的8字环下降器，这款带自锁功能的下降装置不需要使用者持续通过手部握绳提供摩擦力，仅通过单手握持扳把即可完成所有下降操作，大幅降低长时间作业的手部疲劳度，自动锁止的功能也对新手操作者更友好，即使操作不熟练出现脱手情况也能快速锁止，降低高空作业与攀岩运动的入门操作门槛。
