IP67级五芯红色工业防水连接器结构

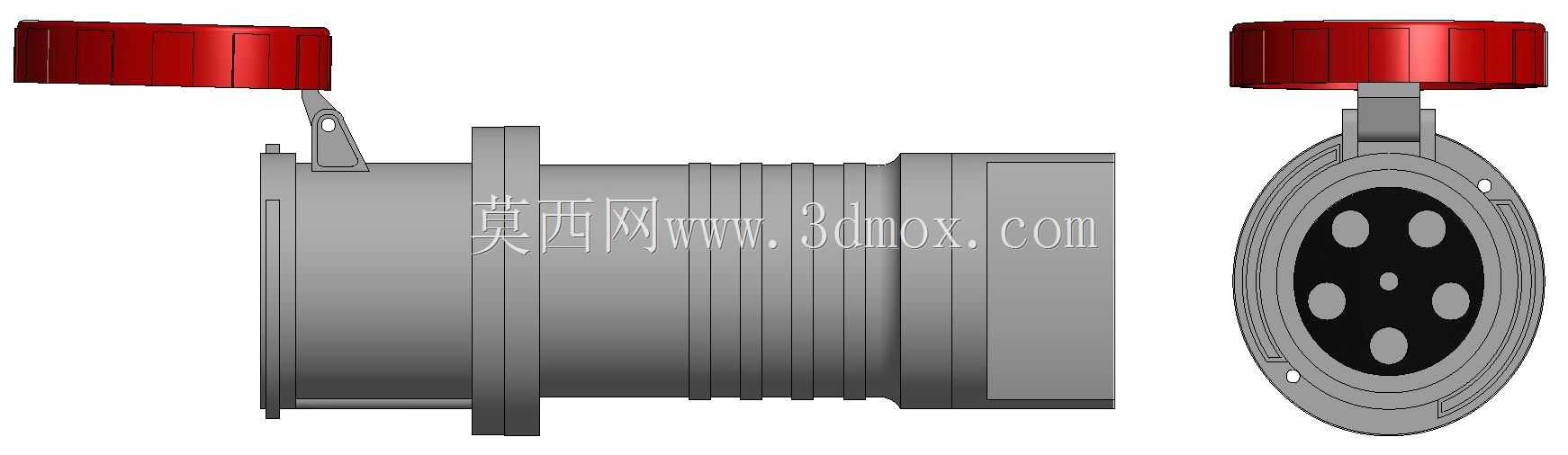

　　这款五芯工业连接器主要面向户外施工、港口配电、大型工业设备临时供电、露天生产线接驳这类对防护等级有硬性要求的场景，在实际工程应用中，这类接插件往往要面对暴雨喷淋、扬尘堆积、临时拖拽、频繁插拔的复杂工况，常规民用接插件的密封结构完全无法满足这类场景的长期使用需求，很容易出现绝缘失效、触点氧化、进水短路的故障。从结构设计来看，这款连接器采用了插座端带翻盖的防护结构，红色的防护翻盖通过金属铰接臂与插座本体连接，在插头未插入的状态下，翻盖可以完全覆盖插合端面，配合端面的密封胶圈实现IP67级的防尘防水能力，即便短时间浸入水中也不会出现内部进水的问题，完全可以应对户外突发降雨、场地冲洗的工况。电气参数层面，这款连接器额定电流达到125A，

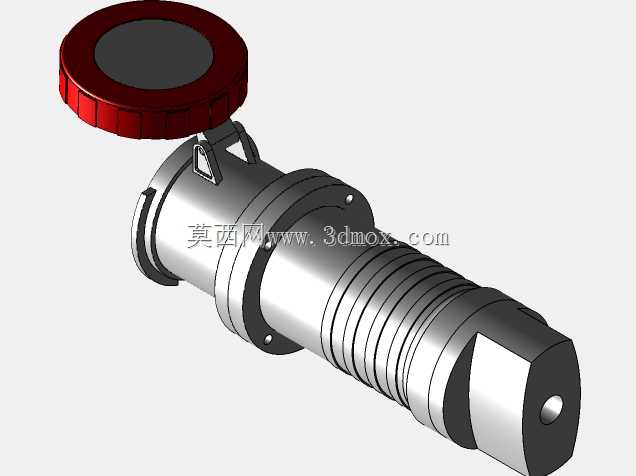

　　属于大电流工业接插件范畴，采用三极+中性极+接地极的五芯结构，适配50-60Hz的工频交流供电系统，接地极的位置设置在6h点位，符合工业接插件的防误插标准，不同规格、不同电压等级的接插件会通过接地极位置、色码进行区分，这款采用红色色码，对应特定的电压等级，从根源上避免不同电压回路误插的安全隐患。从建模的结构细节来看，插座本体采用阶梯式的圆柱壳体结构，外壁设置有多道环形加强筋，既可以提升壳体的结构强度，避免安装、拖拽过程中出现壳体开裂的问题，也可以作为线缆密封组件的定位结构，尾部的线缆入口处会配套格兰头结构，夹紧线缆外护套同时实现尾部的密封，保证整个连接器插合后的整体防护能力。安装边界上，这款连接器采用法兰盘安装结构，

　　法兰盘上设置有对称的安装孔，可以通过螺栓直接固定在设备壳体、配电箱外壁或者现场的接线立柱上，安装时需要注意法兰盘与安装面之间要加装配套的密封垫片，避免安装缝隙处进水。插合端面的五个插孔采用圆周排布，接地极的直径大于相线与中性极的插孔直径，保证接地回路优先接通、最后断开，符合电气安全的强制要求，插孔内部会设置冠簧结构，保证大电流通过时的接触面积，降低接触电阻，避免长期大电流工作时出现触点过热的问题。翻盖的铰接结构设置了定位阻尼，翻盖打开后可以保持在开启状态，不会因为重力自行回落影响插头插拔操作，翻盖内侧设置有密封胶圈，当翻盖扣合时，胶圈会完全贴合插座端面的密封槽，实现非插合状态下的端面防护。在实际选型应用中，

　　这类大电流防水连接器往往用于大型工程机械的供电接驳、舞台演出的临时主供电回路、港口码头的岸电连接、露天矿山设备的电源接驳，这类场景除了防水防尘要求外，还要求接插件有足够的抗冲击、抗拖拽能力，这款连接器的壳体采用高强度工程塑料材质，金属铰接部件做了防锈处理，完全可以适应这类恶劣工况的长期使用。建模过程中需要重点关注插合端面的尺寸公差，插孔的位置度、密封槽的尺寸精度直接影响最终的插合手感与密封性能，法兰盘的安装孔位置需要与常用的工业配电箱开孔尺寸匹配，降低现场安装的改造成本，尾部的线缆锁紧结构需要适配对应线径的橡套电缆，保证线缆弯折时不会出现密封失效的问题。
