工业级燃油滤清器油液过滤结构设计

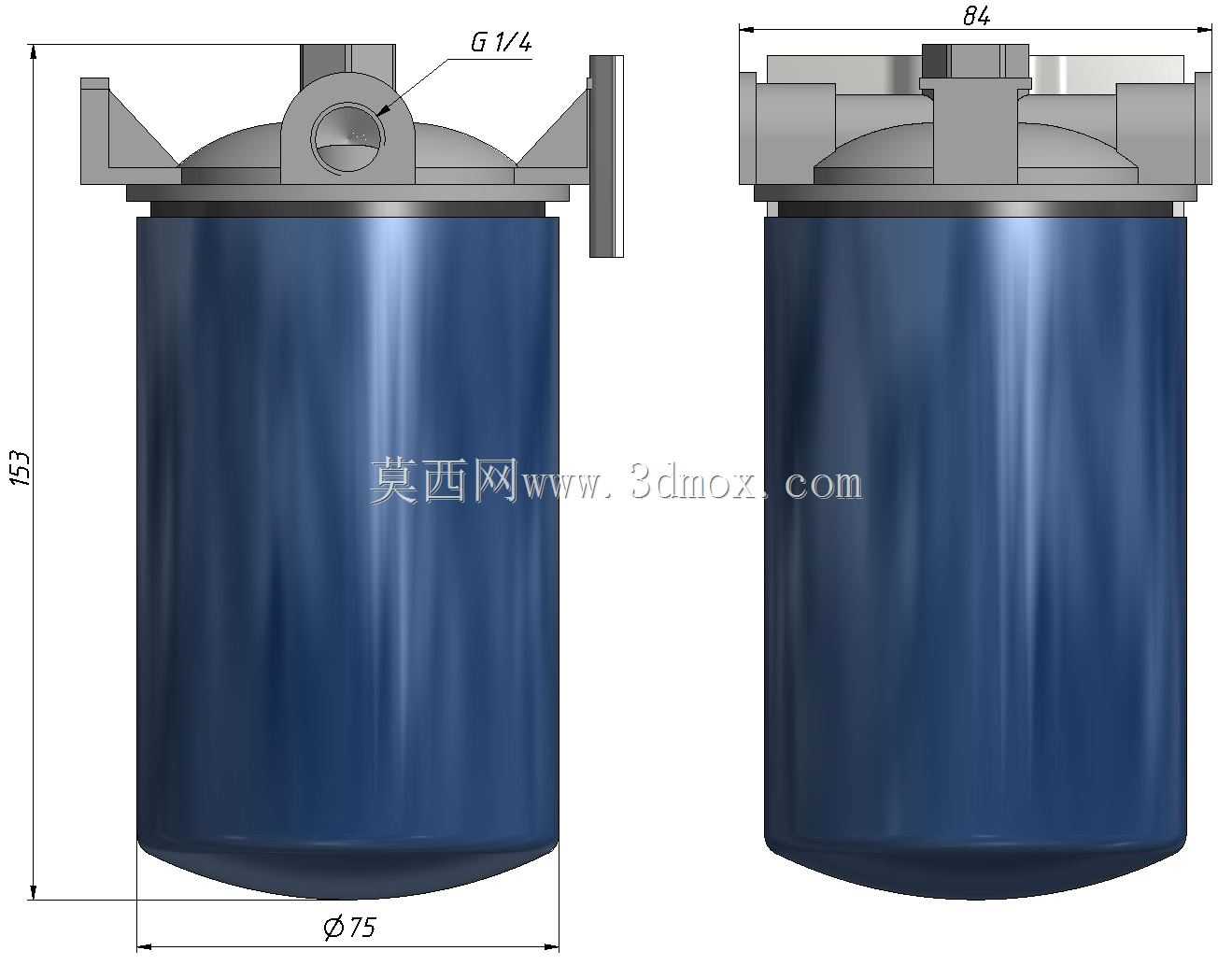

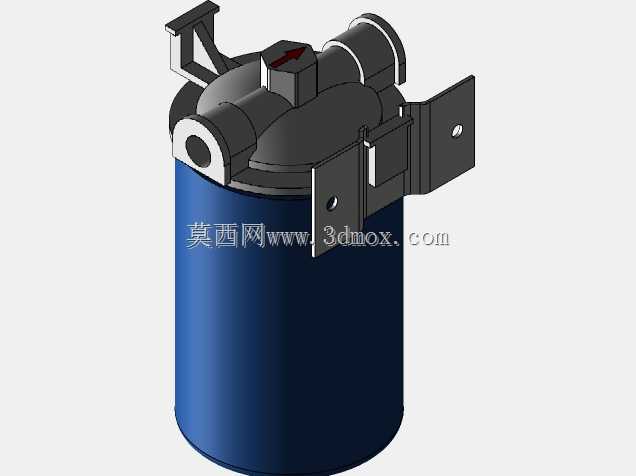

　　在燃油动力系统的油路布设场景中，这类燃油过滤部件是保障动力单元稳定运行的核心配套组件，主要承担油路中杂质拦截、燃油洁净度管控的作用，避免燃油中携带的金属碎屑、胶质沉淀、粉尘颗粒等杂质随燃油进入喷射系统与燃烧室，减少精密偶件的磨损卡滞风险，降低喷油嘴堵塞、缸内异常磨损等故障概率，广泛适配小型发电机组、通用动力机械、非道路移动设备的燃油供给回路。从结构设计逻辑来看，该滤器采用上盖下罐的分体式密封结构，顶部集成带安装支耳的端盖结构，支耳对称分布在端盖两侧，可直接通过螺栓固定在设备机架或安装面板上，无需额外设计复杂的安装转接支架，适配紧凑空间内的油路布局需求。端盖侧面预留G1/4规格的内螺纹接口，作为油路的进出连接端口，

　　该螺纹规格属于通用管路连接标准，可直接匹配常规通径的燃油管路接头，减少现场配接的改造成本，接口位置设置在端盖侧方而非顶部，能够避免管路垂直布设时与设备上部其他部件产生空间干涉，适配侧走管的安装场景。滤罐部分采用圆弧封底的圆柱筒体结构，筒体直径为84mm，整体竖向布设时可最大化利用竖向安装空间，内部预留足够的滤材装填容积，能够容纳足够面积的过滤滤芯，在保证过滤精度的同时延长单次维护的间隔周期，圆弧封底的设计可以避免筒体底部出现应力集中点，承受油路工作压力时的结构强度更优，同时底部无直角死角，便于维护时排空内部残留的燃油与沉积杂质。端盖与滤罐的连接位置采用压合密封结构，端盖边缘设置环形压边，装配时通过压边将密封胶圈压紧在滤罐上端面，

　　保证油路工作压力下的密封可靠性，避免燃油渗漏，同时这种快拆式的压合结构也便于后期更换滤芯时的快速拆装，无需复杂工具即可完成维护操作。从安装边界来看，该滤器整体竖向安装时，两侧支耳的外伸尺寸需要在安装面板上预留对应的固定孔位，侧方的G1/4接口需要预留足够的管路操作空间，方便接头拧紧作业，筒体下方需要预留一定的排空操作空间，便于日常维护时的排污操作。在实际选型适配时，需要结合油路的额定流量、工作压力匹配对应精度的内装滤芯，该外壳结构可适配不同过滤精度的玻纤、纸质滤芯，满足不同清洁度要求的燃油系统使用需求，整体结构没有多余的冗余设计，所有结构特征都围绕安装便捷性、密封可靠性、维护便利性三个核心需求展开，

　　端盖的金属材质与滤罐的高强度壳体搭配，能够适应车载、户外设备等存在振动的工作场景，避免长期振动下出现连接松动、密封失效的问题。在三维建模过程中，这类滤器的结构需要重点关注密封槽的尺寸公差、螺纹接口的同轴度、安装支耳的孔位精度，这些尺寸直接影响后续实物装配的密封效果与安装适配性，建模时需要还原压边的圆角过渡、筒体的壁厚均匀性，避免后续出工程图时出现工艺不合理的结构，比如筒体壁厚不均会导致注塑或压铸成型时出现缩痕、应力变形等问题，支耳与端盖的连接位置设置加强圆角，提升安装固定后的结构强度，避免螺栓紧固时支耳出现断裂问题。
