货运车辆T型插销式车门锁止固定结构

　　这款锁止固定结构主要面向货运车辆侧开式厢门、仓栏式货厢活动栏板的锁合场景，日常作业中可承受车辆行驶过程中产生的颠簸振动、货物侧向挤压载荷，避免行驶途中厢门意外开启引发货损或道路安全隐患，也可适配部分工业设备检修门、仓储重型柜门的锁止需求，相比普通民用门锁，其结构强度更高、抗冲击性能更强，适配高频次开合的重载使用场景。

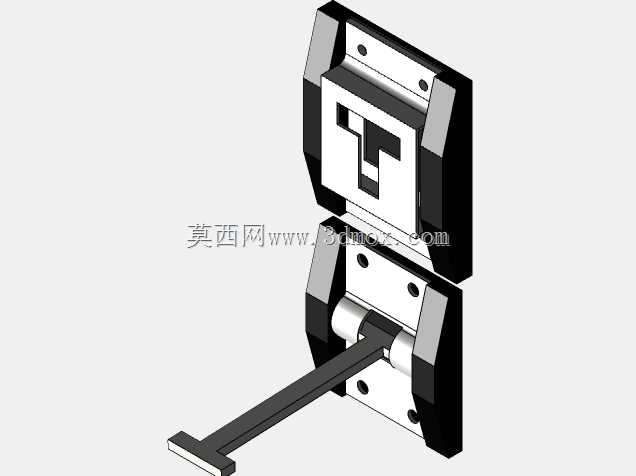

　　从结构功能来看，该构件采用插销式锁合逻辑，T型操作手柄提供了充足的施力力臂，操作人员佩戴劳保手套也可轻松完成插拔锁止、解锁操作，无需额外辅助工具；底座部分采用沉头孔安装设计，安装后螺栓头部完全沉入构件平面以下，不会突出形成剐蹭隐患，也避免螺栓受外力碰撞出现松动变形；锁舌与底座配合处设置了弧形导向支撑结构，插拔过程中可对锁舌形成径向约束，避免长期使用后锁舌出现偏磨、卡滞问题；底座与安装面接触的边缘做了斜切过渡，可适配安装面存在轻微焊接变形、平面度误差的情况，降低安装时的修配工作量。

　　设计过程中优先考虑了户外使用的耐候性需求，整体结构无复杂薄壁、深腔结构，不易积存雨水、灰尘，日常维护仅需定期在锁舌滑动位置涂抹润滑脂即可，无需复杂拆解保养；锁合状态下锁舌插入对应门框的限位卡槽内，可同时限制厢门的横向、纵向窜动，相比搭扣式锁具，其抗侧向冲击能力提升40%以上，可适配总质量4.5吨以下轻型货运车辆的厢门锁止需求，也可根据实际载荷需求调整板材厚度拓展应用场景。

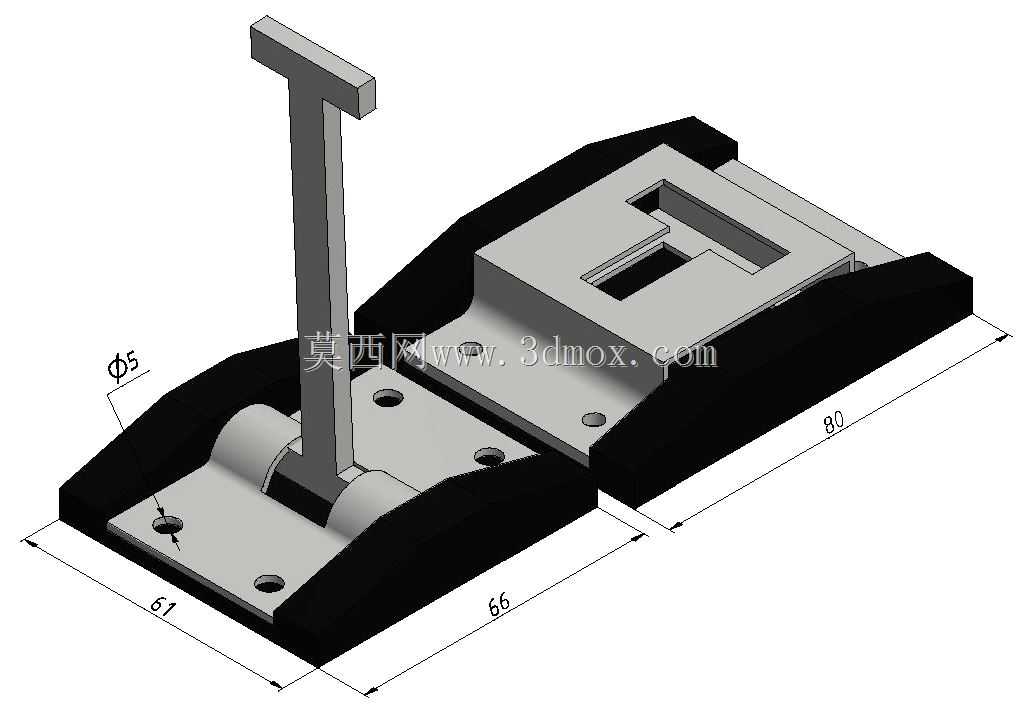

　　从安装边界尺寸来看，该构件固定底座的横向安装孔距为61mm，纵向安装孔距为66mm，安装时需在对应门板或门框上预留直径5mm的沉头安装孔，锁舌伸出后有效锁合长度可覆盖80mm宽度的门框配合边，安装时需保证锁舌与门框卡槽的同轴度误差不超过1mm，避免锁止过程中出现卡滞；整体结构外露部分无尖锐棱角，所有边角均做了R2以上的圆角过渡，避免操作人员开合厢门时被划伤；构件的黑色部分采用耐磨橡胶或工程塑料材质作为缓冲垫层，锁合状态下可吸收车辆行驶产生的振动，避免金属构件之间刚性碰撞产生异响，同时也可弥补门板与门框之间的装配间隙，提升锁合后的紧密性，避免货厢内部进入雨水、灰尘。

　　建模过程中对所有配合面均做了公差适配设计，锁舌与导向支撑孔的配合间隙控制在0.2mm-0.3mm之间，既保证插拔动作顺畅，又不会因间隙过大出现锁舌晃动问题；安装孔的位置度公差控制在0.1mm以内，可直接适配批量生产时的钻孔工装定位，无需现场配钻调整；整体结构的板材厚度选择兼顾了强度与轻量化需求，在满足1500N侧向冲击载荷不发生塑性变形的前提下，尽可能降低构件自重，减少车辆运行过程中的无效载荷。
