ABB125A防水工业地面入口连接器结构

　　这款大电流工业连接器主要面向户外临时供电、工业设备接驳、港口码头作业区、露天生产厂区这类对供电可靠性、防护等级有硬性要求的场景，作为地面端的固定供电接口使用，区别于普通墙面安装插座，它的结构设计完全适配地面预埋、设备侧面板嵌入式安装的工况，能承受日常作业中的踩踏、溅水、粉尘侵入，避免供电接口因为环境因素出现接触不良、短路跳闸的问题。从实际使用的角度看，这类连接器承担的是三相五线制供电回路的接驳任务，额定载流125A的规格，刚好匹配中型移动生产设备、临时作业工位、户外大型用电设施的供电需求，三极主触头承担相线导通，中性极对应零线回路，独立的接地触头能在设备出现漏电故障时第一时间形成保护回路，避免作业人员发生触电风险，

　　50-60Hz的工作频率适配国内通用的工业供电制式，不需要额外做频率转换就能直接接入厂区供电网络。设计层面上，这款连接器采用法兰盘式安装结构，法兰盘上预留的四个安装孔位完全匹配行业通用的安装开孔尺寸，不管是预埋在地面的接线盒上，还是设备侧壁的安装面板上，都能直接对位固定，不需要额外做开孔改造；插座端的红色色码是行业通用的电压标识，能让现场运维人员快速识别电压等级，避免错插不同电压规格的插头导致设备烧毁。防护结构上，插座内部的绝缘基座采用耐温、耐老化的工程塑料材质，触头周围的多层环形密封结构，在插头插入锁紧之后能形成IP67级的密封腔体，完全阻挡粉尘侵入，同时可以承受短时浸水、高压水柱冲刷，哪怕是户外暴雨天气、

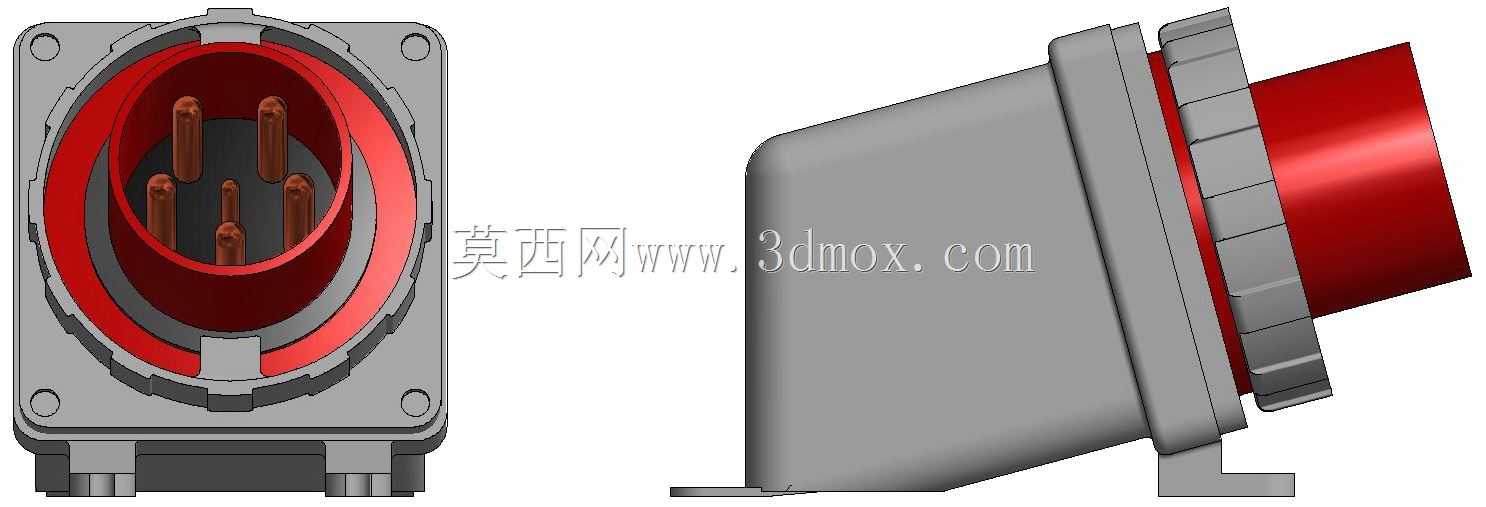

　　厂区清洁时高压水枪冲洗地面，也不会有水汽进入触头腔体内造成绝缘下降。触头布局上，五个插芯按照6h接地位置排布，也就是接地触头位于固定的时钟方位，这种标准化的相位排布能从结构上避免相序接错，同时带防呆设计，非对应规格的插头无法强行插入，从物理层面杜绝错插风险。安装边界方面，法兰盘的方形轮廓尺寸适配标准125A工业插座的预埋底盒，插座后部的接线腔体预留了足够的线缆弯曲空间，适配大平方粗线缆的接入，不需要额外扩展接线盒的深度；插座外侧的锁紧环采用防滑齿结构，插头插入后旋转锁紧环就能实现机械锁止，拉扯线缆也不会出现松脱，哪怕设备移动时不小心拽到供电线缆，接口也不会断开导致设备突然断电。从结构建模的细节来看，这款模型还原了密封胶圈的安装槽位、

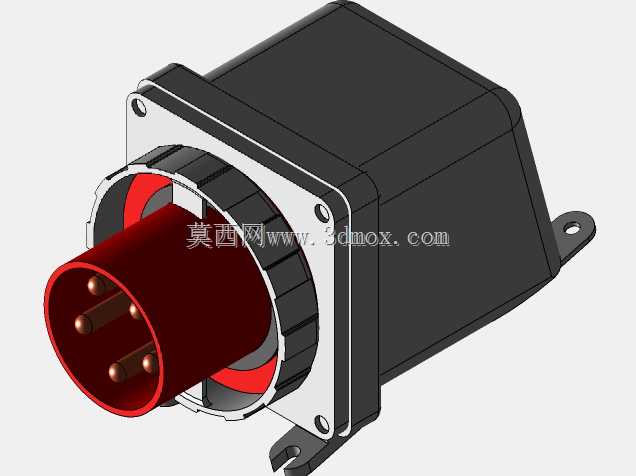

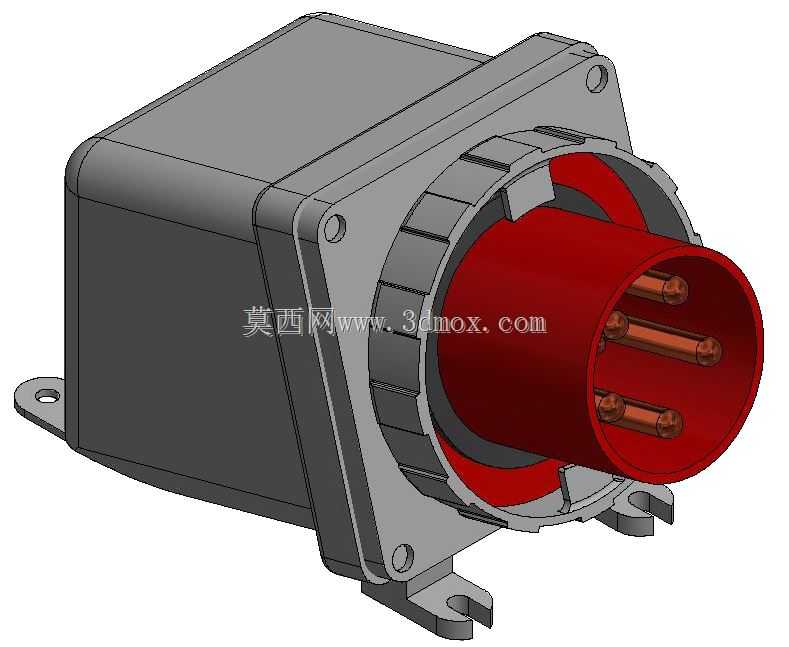

　　触头的固定台阶、法兰盘的安装沉孔、后部的线缆密封格兰头结构，不管是做设备供电接口的布局设计，还是做厂区供电点位的排布模拟，都能直接调用模型验证安装干涉问题，不需要重新测绘尺寸。实际选型时，这类地面安装的连接器要特别注意安装面的平整度，法兰盘和安装面之间要加装配套的密封垫片，避免安装缝隙处渗水进入接线腔；接线时要按照触头标识对应接入相线、零线、地线，压接端子后要确认拉脱力符合要求，避免大电流工况下端子发热松动。日常运维中，这类连接器的密封胶圈属于易损件，长期使用后如果出现老化变形要及时更换，才能保证防护等级不下降；未插入插头时要盖上配套的防护盖，避免粉尘、杂物进入触头腔体影响接触可靠性。
