桌面级FDM熔融沉积成型3D打印机结构

项目分类:3D打印机 发布时间:2022-05-13 ID:634749
  • 桌面级FDM熔融沉积成型3D打印机结构
  • 桌面级FDM熔融沉积成型3D打印机结构
  • 桌面级FDM熔融沉积成型3D打印机结构
  • 桌面级FDM熔融沉积成型3D打印机结构
  • 桌面级FDM熔融沉积成型3D打印机结构
  • 桌面级FDM熔融沉积成型3D打印机结构
  • 桌面级FDM熔融沉积成型3D打印机结构
  • 桌面级FDM熔融沉积成型3D打印机结构
  • 桌面级FDM熔融沉积成型3D打印机结构
  • 桌面级FDM熔融沉积成型3D打印机结构
  • 桌面级FDM熔融沉积成型3D打印机结构
  • 桌面级FDM熔融沉积成型3D打印机结构
  • 桌面级FDM熔融沉积成型3D打印机结构
  • 桌面级FDM熔融沉积成型3D打印机结构
  • 桌面级FDM熔融沉积成型3D打印机结构
  • 桌面级FDM熔融沉积成型3D打印机结构
  • 桌面级FDM熔融沉积成型3D打印机结构
  • 桌面级FDM熔融沉积成型3D打印机结构
  • 桌面级FDM熔融沉积成型3D打印机结构
  • 桌面级FDM熔融沉积成型3D打印机结构
  • 桌面级FDM熔融沉积成型3D打印机结构
  • 桌面级FDM熔融沉积成型3D打印机结构
  • 桌面级FDM熔融沉积成型3D打印机结构
  • 桌面级FDM熔融沉积成型3D打印机结构
  • 桌面级FDM熔融沉积成型3D打印机结构
  • 桌面级FDM熔融沉积成型3D打印机结构
  • 桌面级FDM熔融沉积成型3D打印机结构
  • 桌面级FDM熔融沉积成型3D打印机结构
  • 桌面级FDM熔融沉积成型3D打印机结构
  • 桌面级FDM熔融沉积成型3D打印机结构
  • 桌面级FDM熔融沉积成型3D打印机结构
  • 桌面级FDM熔融沉积成型3D打印机结构
  • 桌面级FDM熔融沉积成型3D打印机结构
  • 桌面级FDM熔融沉积成型3D打印机结构
  • 桌面级FDM熔融沉积成型3D打印机结构
  • 桌面级FDM熔融沉积成型3D打印机结构
  • 桌面级FDM熔融沉积成型3D打印机结构
  • 桌面级FDM熔融沉积成型3D打印机结构
  • 桌面级FDM熔融沉积成型3D打印机结构
  • 桌面级FDM熔融沉积成型3D打印机结构
  • 桌面级FDM熔融沉积成型3D打印机结构

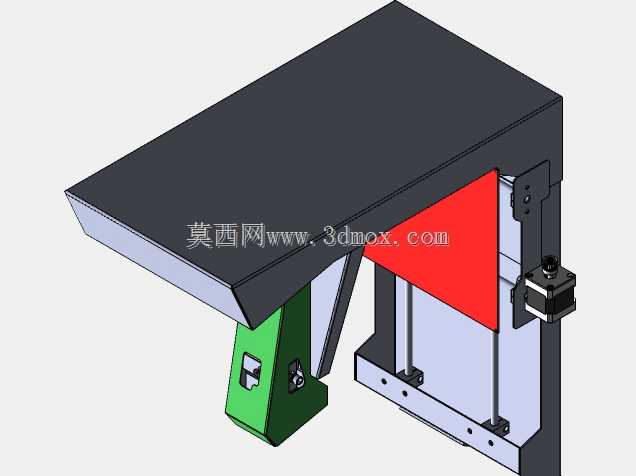

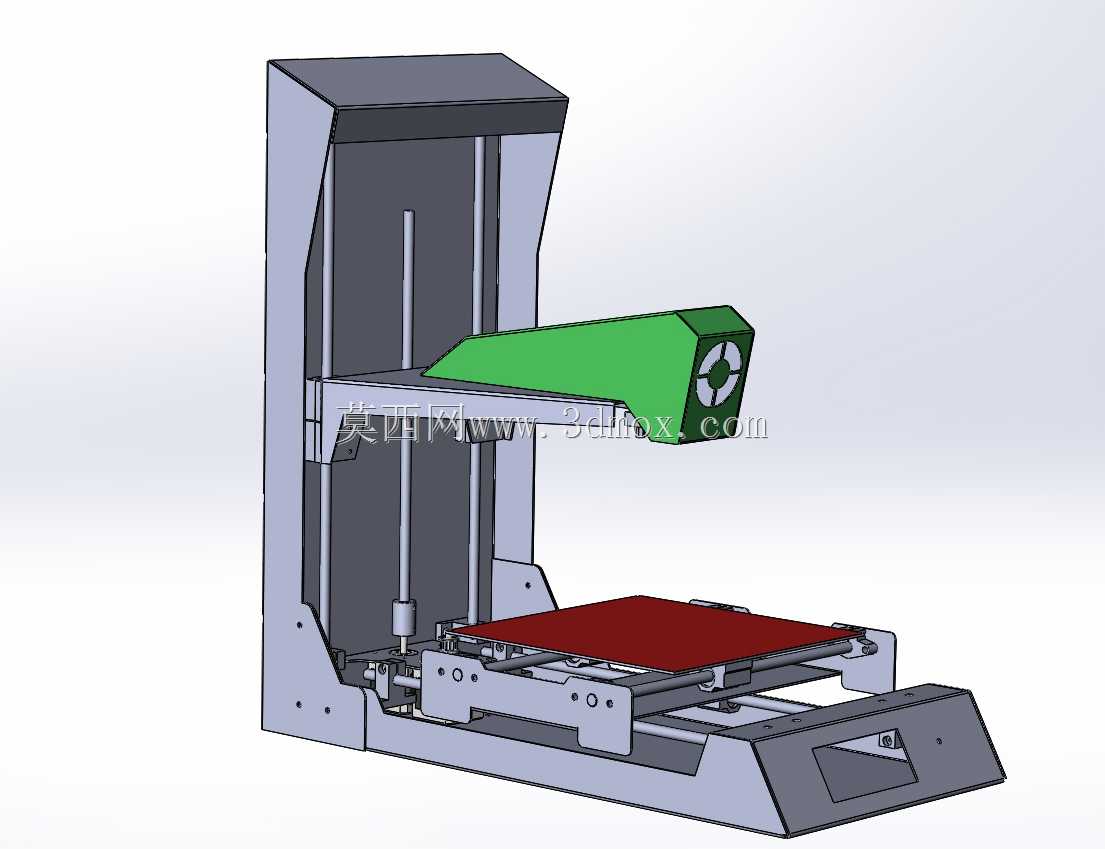

  这款桌面级熔融沉积成型设备的结构设计,核心围绕小批量原型件制作、创客空间零件打样、教学实训操作这几类高频场景展开,没有追求工业级设备的大成型幅面,而是把空间利用率、拆装维护便捷性放在了设计优先级的前列。从整体布局来看,设备采用了经典的悬臂式运动架构,Z轴导向立柱布置在机身后侧,打印平台沿Y轴方向做前后进给,挤出组件搭载在X轴横向导轨上做左右移动,这种布局的优势在于机身前部操作空间完全开放,取放打印件、更换耗材、清理平台残料时不会被框架结构干涉,日常操作的可达性远优于封闭框式结构。

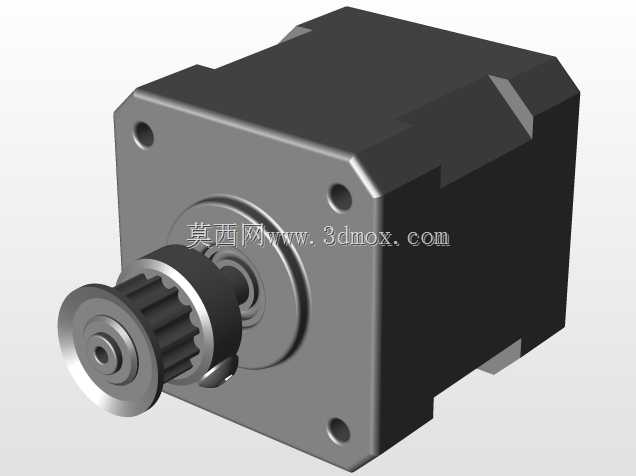

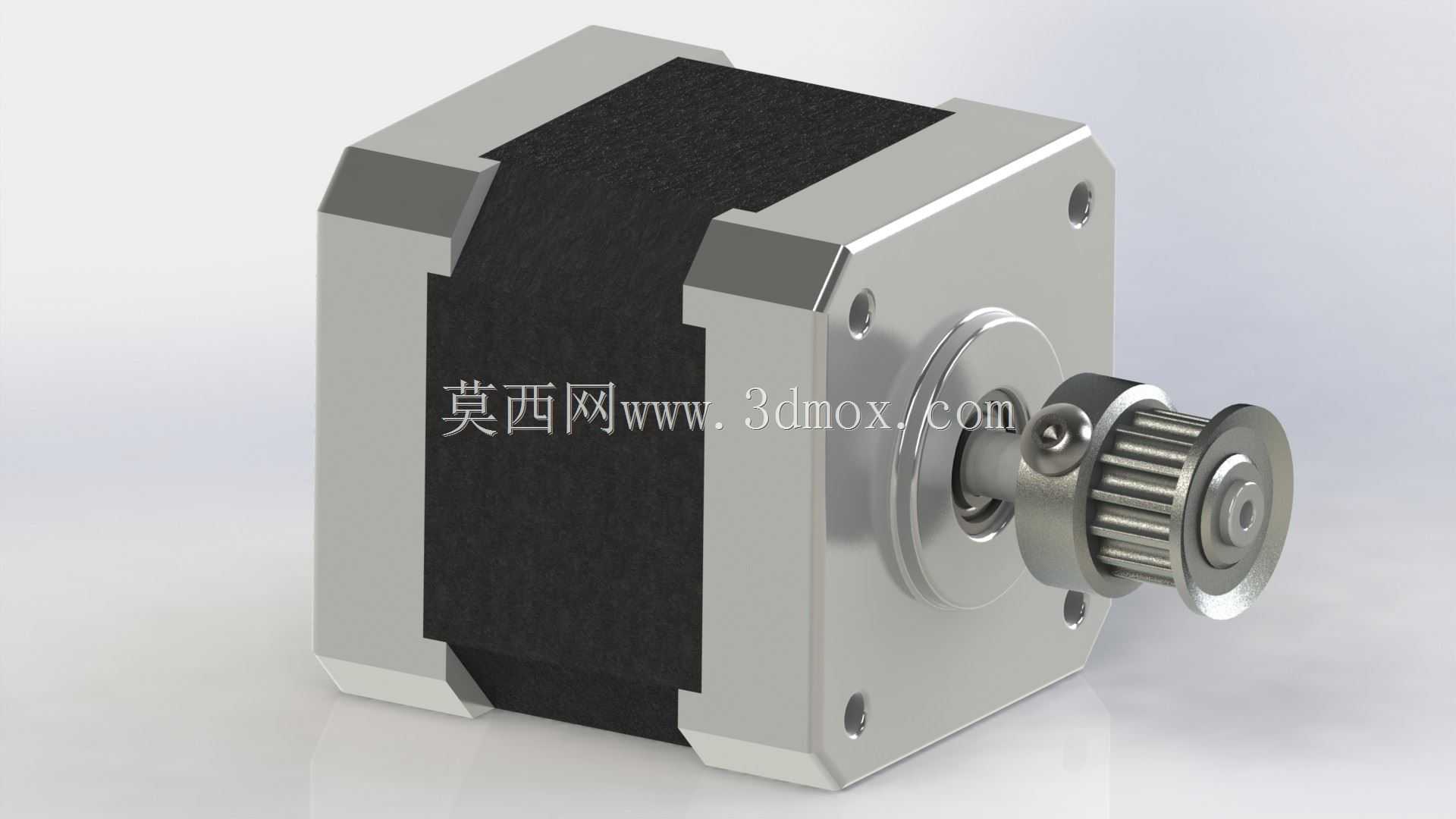

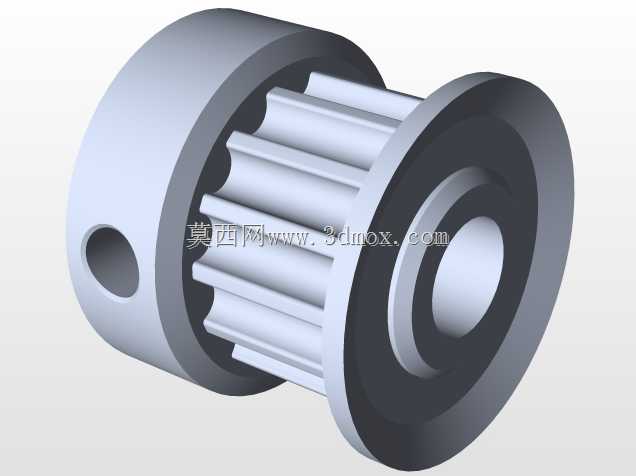

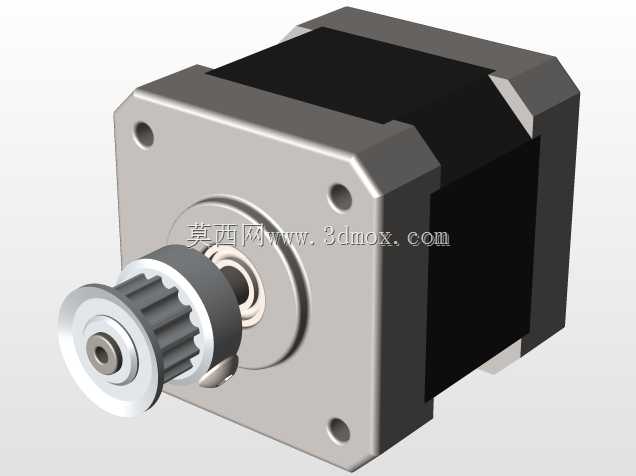

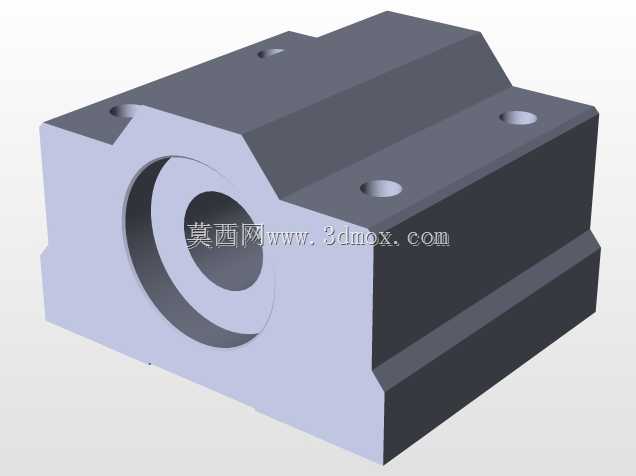

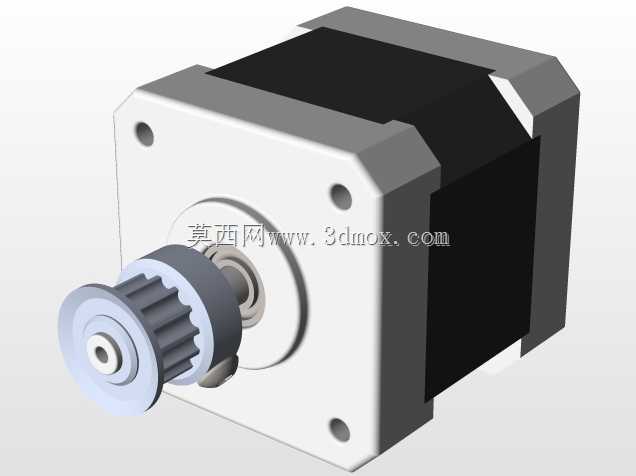

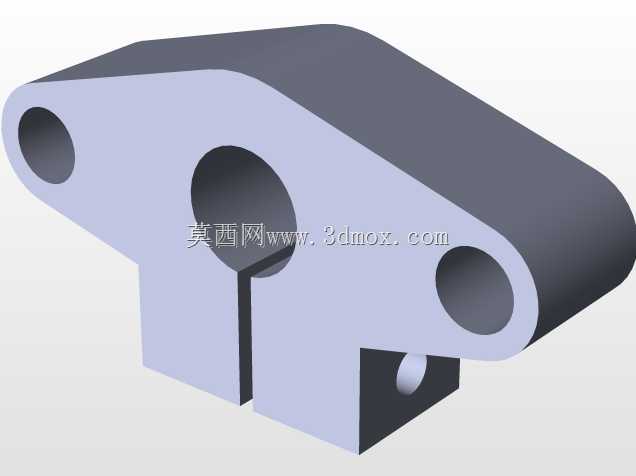

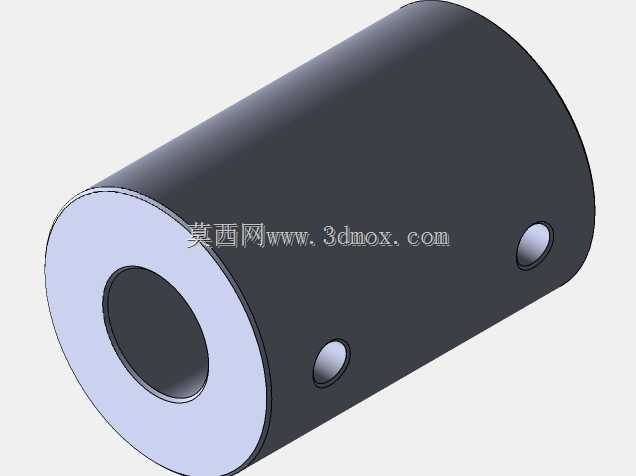

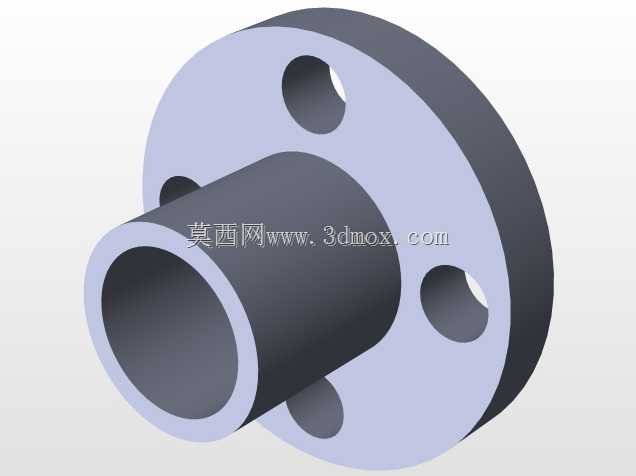

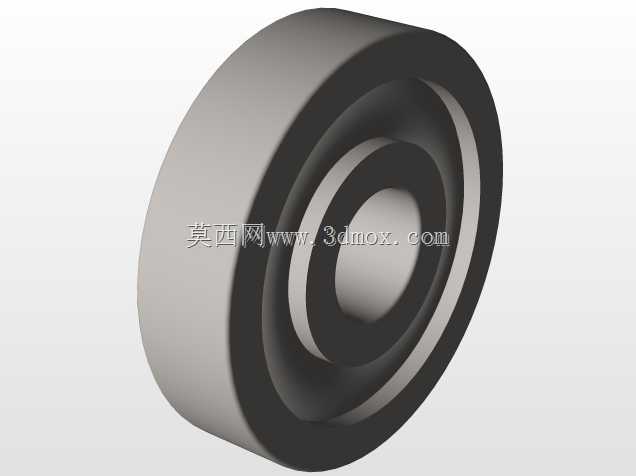

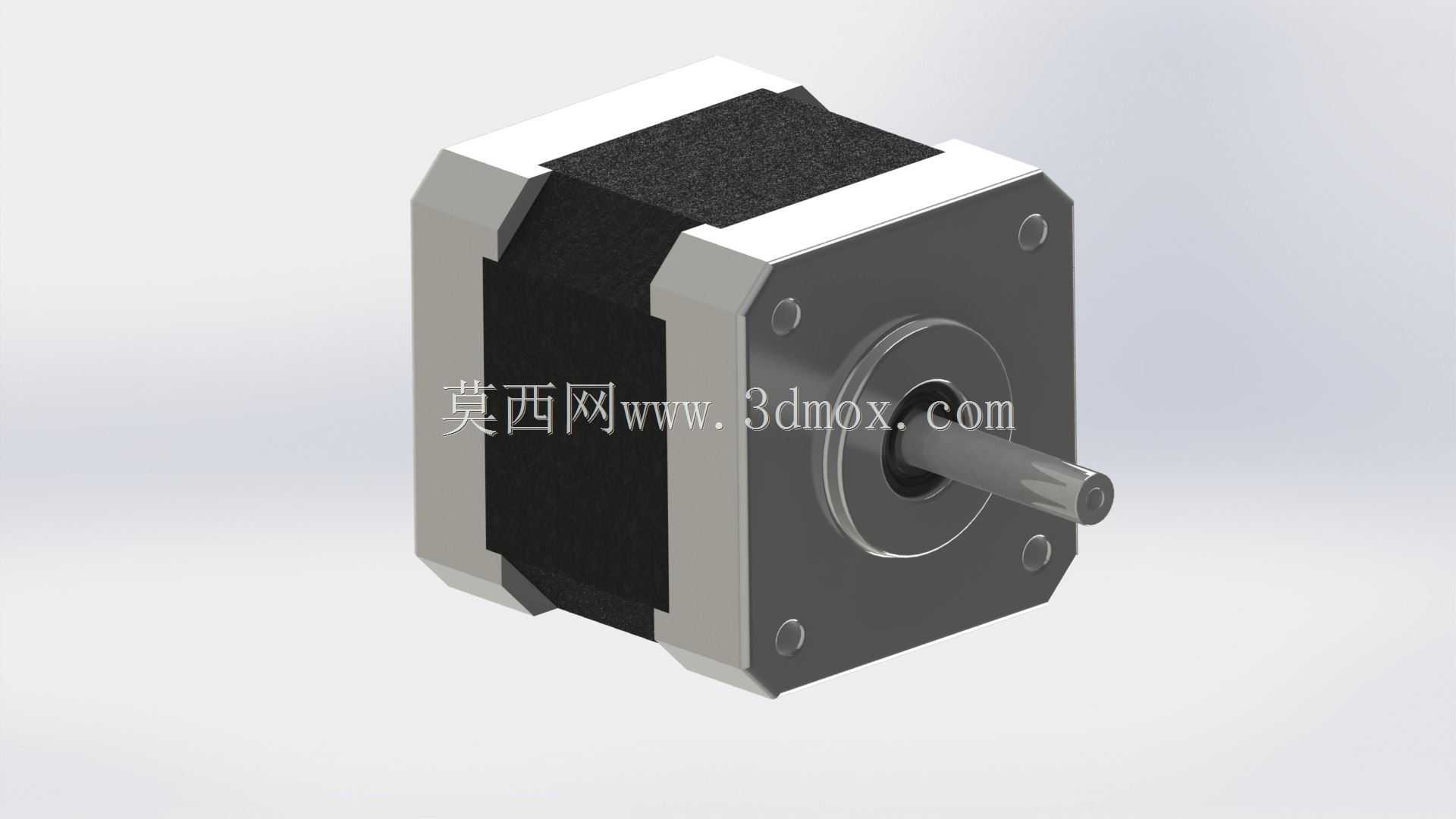

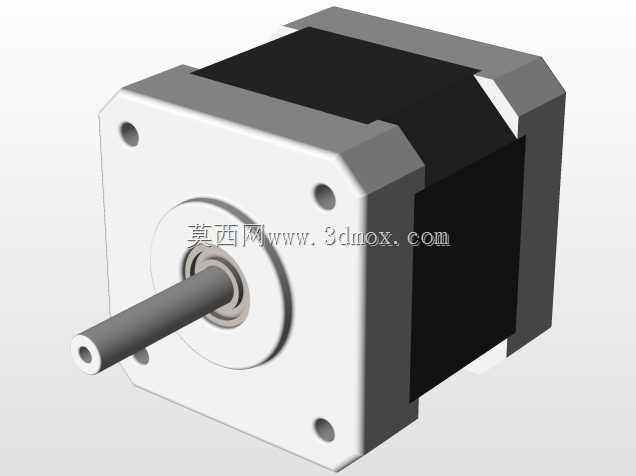

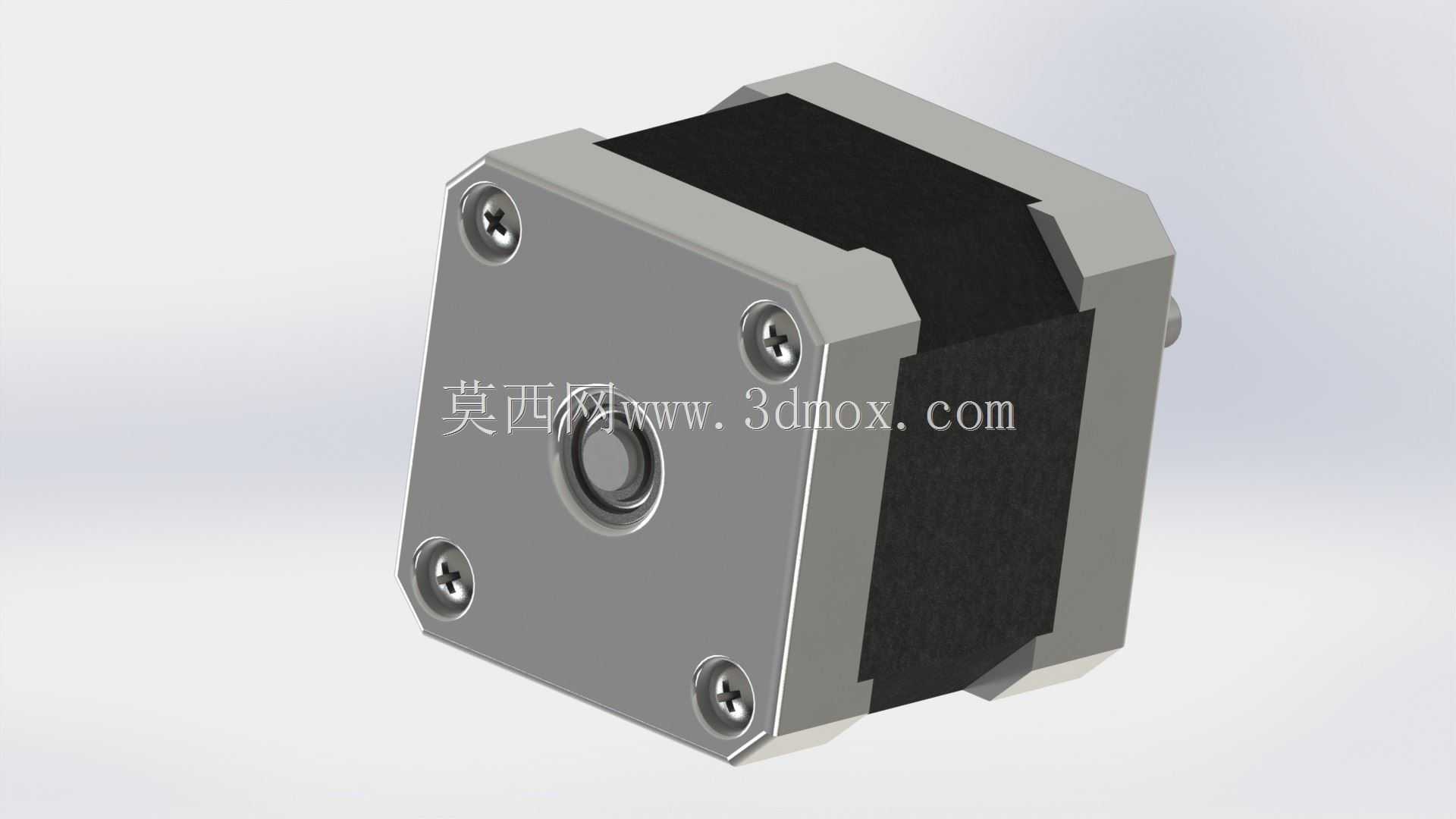

  功能模块的拆分上,设计时特意将运动传动部分、耗材挤出部分、电控安装部分做了独立模块化划分,Z轴传动采用单根精密滚珠丝杠搭配双侧直线光轴导向,避免悬臂挤出组件上下移动时出现偏摆,保证层厚控制的一致性;X轴传动通过同步带轮带动挤出滑座移动,带轮张紧结构设计在滑座侧端,无需拆解外罩即可调整皮带张紧度,长期使用出现传动松弛时维护效率很高。打印平台采用了可调平的铝板基材,表面覆盖耐高温贴膜,平台下方预留了加热模块的安装位,可根据打印耗材类型选配加热功能,适配PLA、ABS等多种常见熔融耗材的打印需求,平台的Y向运动同样采用光轴导向加同步带传动的组合,运动行程经过反复校核,保证全行程范围内平台平面度偏差控制在打印工艺允许的阈值内,避免首层打印出现翘边、粘附不牢的问题。

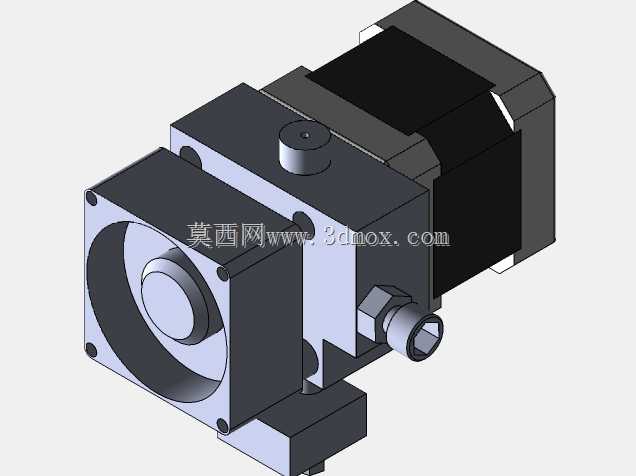

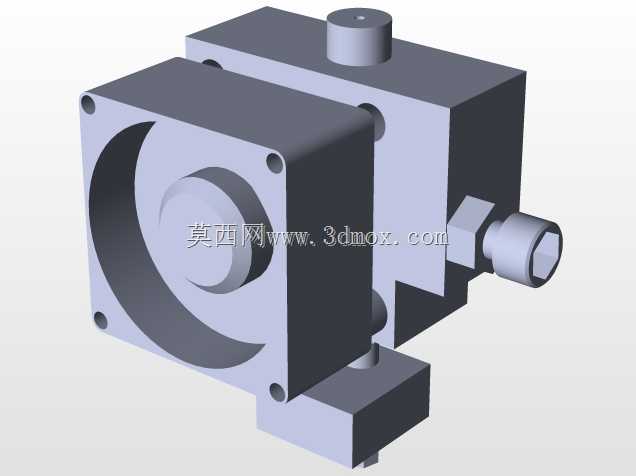

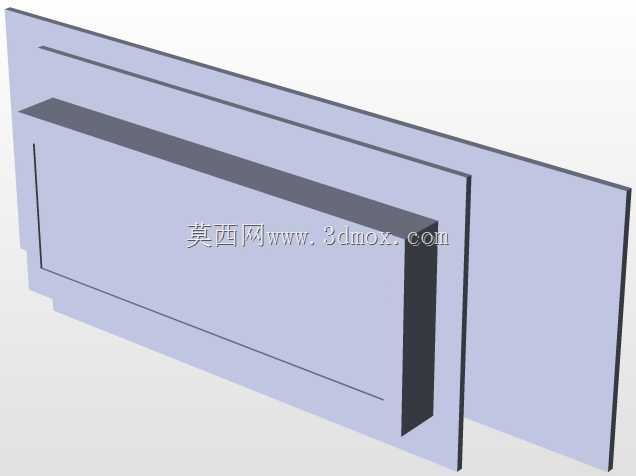

  挤出组件的安装座做了轻量化镂空设计,在保证安装刚性的前提下尽可能降低运动部件重量,减少X轴高速移动时的惯性冲击,挤出头的散热风道采用斜向出风设计,冷风直接吹向耗材熔融段上方的散热区,避免耗材提前软化造成送料堵塞,同时风道不会直吹打印成型区域,减少成型件因局部骤冷产生的层间开裂问题。机身底座采用钣金折弯一体成型结构,电控板、电源模块全部集成在底座内部的安装腔里,走线全部沿机身内侧的线槽布置,既避免运动部件剐蹭线缆,也让设备外部没有明线外露,提升使用安全性。

  从安装边界尺寸来看,这款设备的占地尺寸适配常规桌面摆放需求,机身后侧预留了散热通风间隙,左右两侧不需要额外预留操作空间,仅前部预留取件操作空间即可,整体占用空间不到0.2平方米,非常适合工位、教室台面这类空间有限的场景使用。设计过程中对所有运动部件的极限位置都做了硬限位设计,X、Y、Z三个轴的运动行程两端都设置了物理限位挡块,同时预留了光电限位开关的安装位,可根据成本需求选择硬限位或者光电限位方案,避免运动超程造成的机构损坏。设备的进料口布置在挤出组件上方,耗材盘安装位可选择固定在机身顶部或者侧方,走线距离短,送料阻力小,长时间连续打印时不会出现送料打滑的问题。

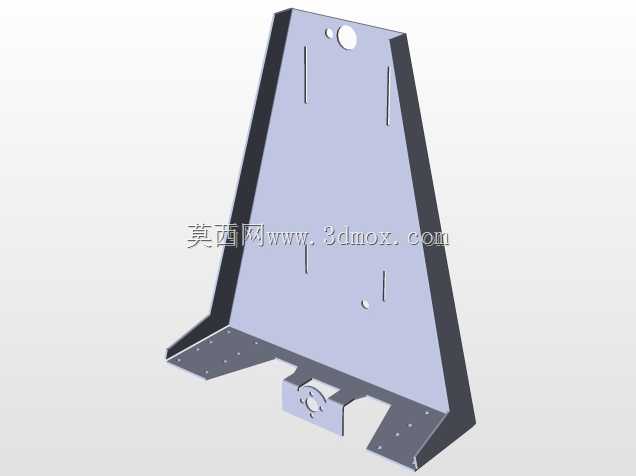

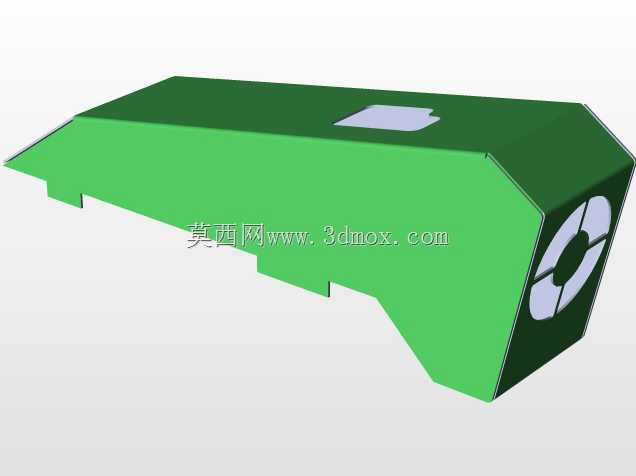

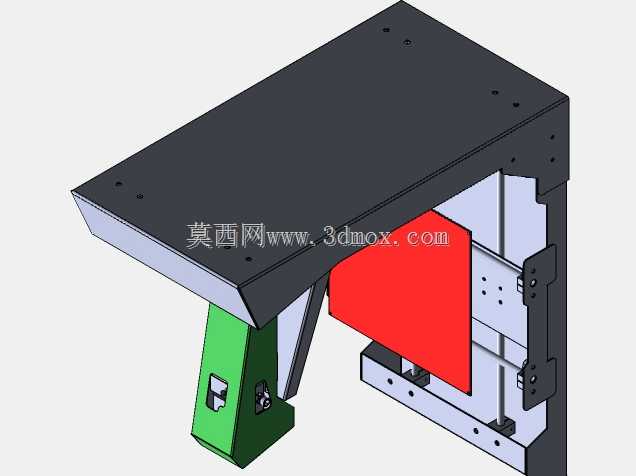

  在结构刚性校核上,Z轴立柱和底座的连接部位做了加强筋设计,避免悬臂伸出最长时出现立柱前倾变形,所有导轨安装面都设计了定位基准台阶,装配时不需要反复打表找正,依靠加工精度即可保证导轨的平行度要求,降低装配调试的难度。打印平台的调平结构采用四个角点的手拧螺母调节,调节螺母下方加装了防松弹簧,调平完成后不会因为平台往复运动出现螺母松动,保证长时间打印的平台精度稳定。设备整体没有多余的装饰性结构,所有外露结构件都兼顾功能需求,比如机身侧部的盖板既起到防护内部传动部件的作用,也预留了散热格栅,保证内部电控元件的工作温度处于合理区间。
