液压系统铰接式双耳连接接头结构

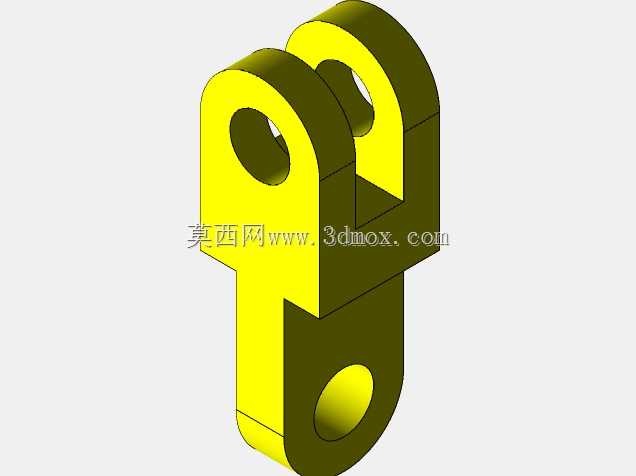

　　在液压传动系统的管路布局与执行元件连接环节，这类双耳铰接接头是承担动力传递、管路铰接自由度补偿的核心基础零件，常见于工程机械液压支腿回路、农机液压悬挂系统、工业设备液压站的执行端连接位置，主要作用是实现两个液压元件之间的铰接式连通，同时补偿安装过程中的角度偏差，抵消设备运行过程中产生的振动位移，避免刚性连接带来的应力集中导致的管路断裂、密封失效问题。从结构设计逻辑来看，该零件采用上端双耳叉形、下端单耳带孔的布局形式，上端两个平行的耳板同轴加工销孔，用于与配套的液压元件耳环端通过圆柱销实现铰接连接，耳板的厚度经过载荷校核，能够承受额定液压推力下的剪切与挤压应力，两耳板之间的开档尺寸严格匹配对接元件的耳环厚度，保证铰接转动时无卡滞、

　　无过大旷量；下端的单耳结构同样加工同轴销孔，用于与另一侧的固定支座或执行元件端连接，上下两组铰接孔的轴线呈空间垂直布局，能够实现两个垂直方向的转动自由度补偿，适配安装面存在角度偏差的复杂装配场景，避免强行装配带来的装配应力。零件主体的实体部分采用等强度过渡设计，耳板与主体连接位置做了圆弧过渡处理，避免直角位置的应力集中，在液压系统持续交变载荷作用下，能够有效降低疲劳断裂风险，所有销孔的内孔表面都设计了适合安装衬套的精度公差，实际使用中可以配套铜基自润滑衬套，减少铰接转动时的磨损，延长部件的整体维护周期。从安装边界来看，上端双耳的外轮廓宽度、耳板厚度、销孔直径是与对接元件匹配的核心尺寸，安装时需要保证销孔的同轴度误差在允许范围内，

　　避免穿销时出现卡滞；下端单耳的销孔位置、孔中心到上端耳板端面的距离，决定了整个铰接点的运动行程边界，设计时需要校核整个铰接副的转动角度范围，保证部件在最大摆角位置时，零件本体不会与周边的管路、结构件发生运动干涉。这类零件的材质通常选用中碳钢经调质处理，表面做发黑或镀锌防腐处理，适配户外工程机械、农业设备的复杂工作环境，能够耐受一定的潮湿、粉尘工况，在液压系统压力波动、载荷冲击的工况下，保持连接结构的可靠性。不同于普通的刚性管接头，这种铰接式接头的核心优势在于其自由度补偿能力，在液压执行元件随设备动作产生位置偏移时，铰接结构可以随动转动，不会对连接管路产生额外的弯折应力，很多液压管路泄漏故障的根源就是刚性连接无法补偿位移，

　　长期交变应力作用下密封件失效或者焊道开裂，这类铰接接头的应用能够大幅降低这类故障的发生概率。在建模过程中，这类零件需要重点关注耳板开档的对称度、上下销孔的轴线垂直度、孔位的位置度公差，这些形位公差直接决定了后续装配的顺畅度与使用寿命，过渡圆角的尺寸也需要严格按照应力计算结果设置，不能为了建模省事直接做直角处理，否则实际生产出来的零件在受冲击载荷时很容易在转角位置出现裂纹。实际选型应用时，需要根据液压系统的工作压力、对接元件的额定载荷来匹配对应尺寸的接头，销孔的直径要匹配选用的圆柱销直径，耳板的总厚度要满足剪切强度要求，不能仅凭外形尺寸随意替换，否则容易出现连接断裂引发的液压系统失效，甚至带来安全隐患。在设备维护环节，这类铰接接头的销孔位置需要定期加注润滑脂，减少铰接转动面的磨损，当发现耳板孔出现椭圆变形、配合旷量过大时，需要及时更换零件，避免旷量进一步扩大导致的连接脱落事故。
