步进电机配套摆线齿轮减速传动结构

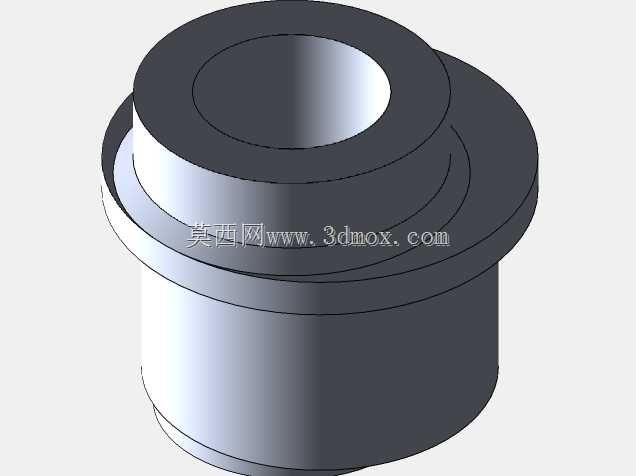

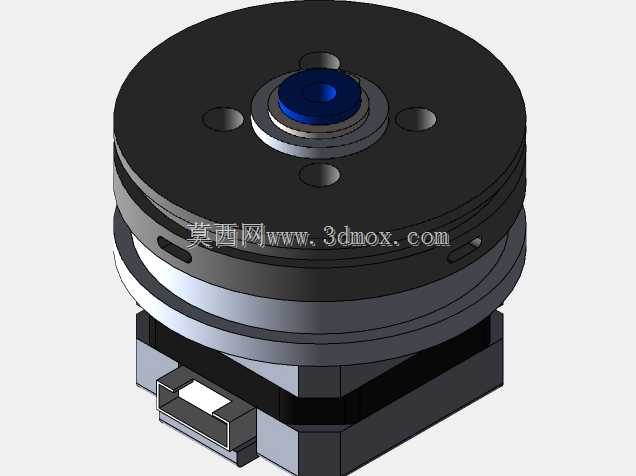

　　这套摆线齿轮箱是专门适配步进电机开发的减速传动组件，在小型自动化工位、精密进给机构、实验室小型传动台架这类对输出扭矩、传动精度有要求的场景里应用广泛。步进电机本身的输出特性是高转速、低扭矩，直接带负载很容易出现丢步、扭矩不足的问题，这套摆线结构就是在电机输出端做一级减速，把电机的高转速转换成低转速大扭矩的输出，同时依托摆线传动的多齿啮合特性，把传动回差控制在很小的范围内，满足精密传动的定位需求。

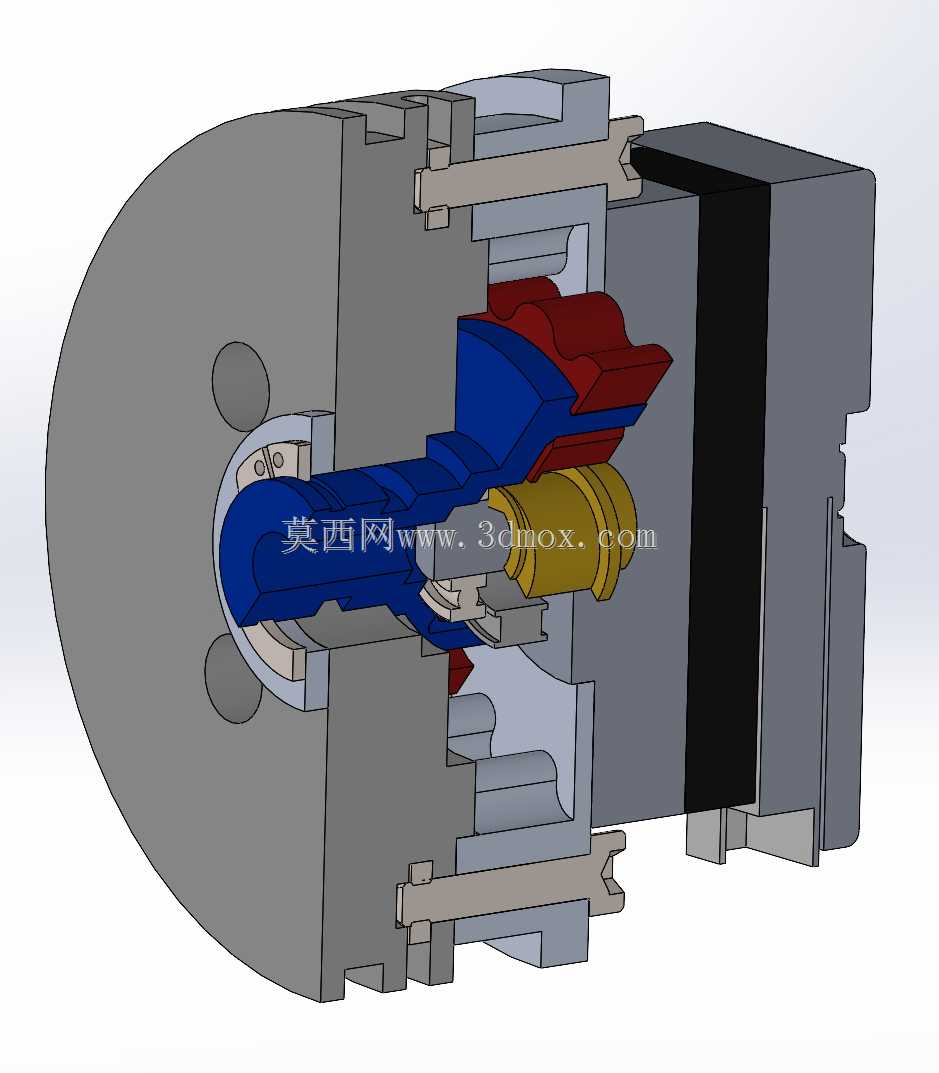

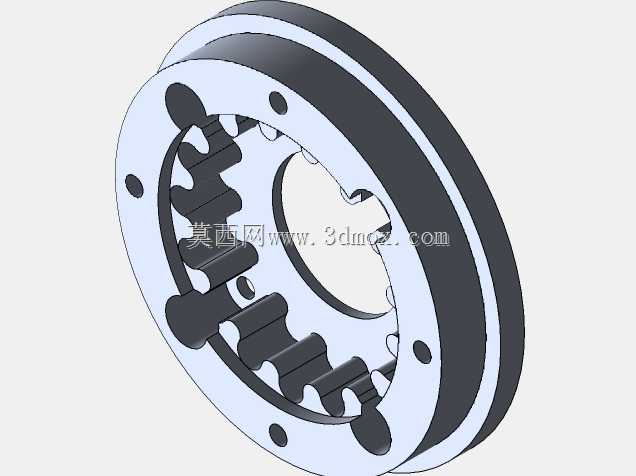

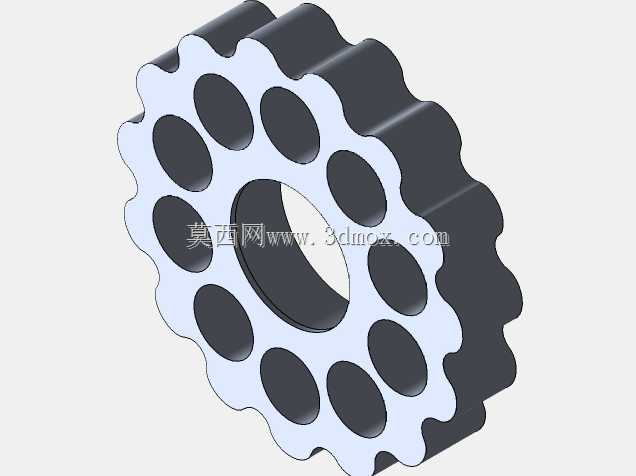

　　从结构设计逻辑来看，这套摆线箱没有采用传统行星齿轮的多行星轮均载结构，而是用摆线轮与针齿壳的啮合实现减速，输入端直接对接步进电机的输出轴，通过偏心轴承带动摆线轮做偏心摆动，摆线轮在和针齿啮合的过程中，把偏心运动转换成输出轴的定轴转动，整个传动链的零件数量更少，同轴度更容易保证，装配的时候不需要做太复杂的行星轮间隙调整，对小规格减速箱的批量装配友好很多。设计的时候特意把输入轴和输出轴做了同轴线布置，安装的时候可以直接和步进电机端面贴合，不需要额外做传动连接的转接板，能大幅缩小整个传动单元的轴向尺寸。

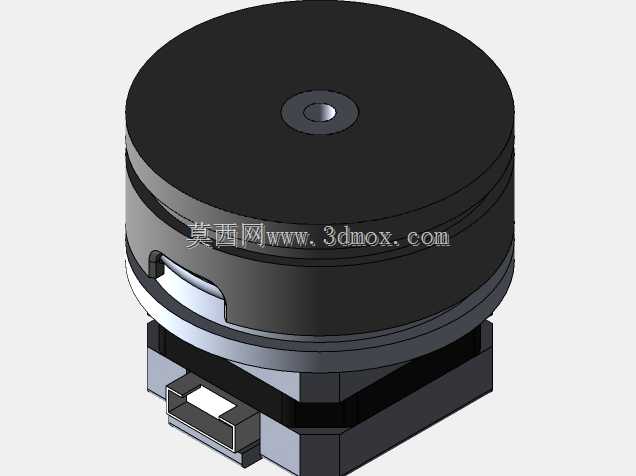

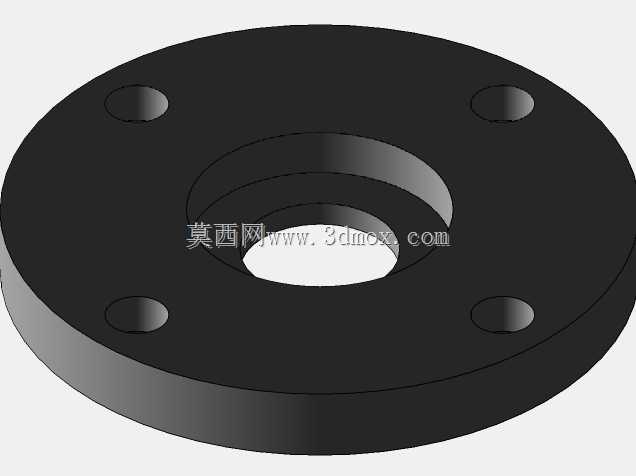

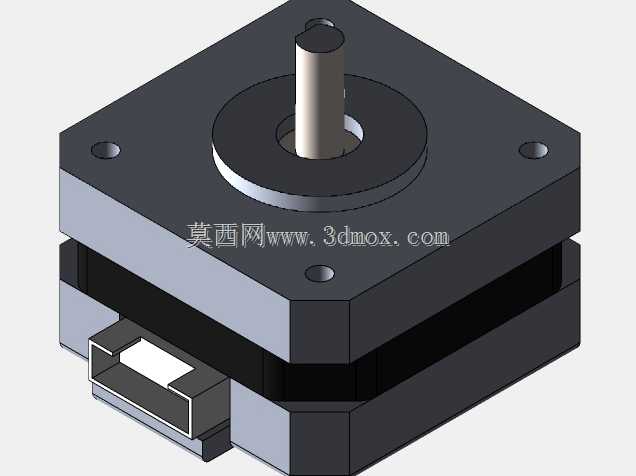

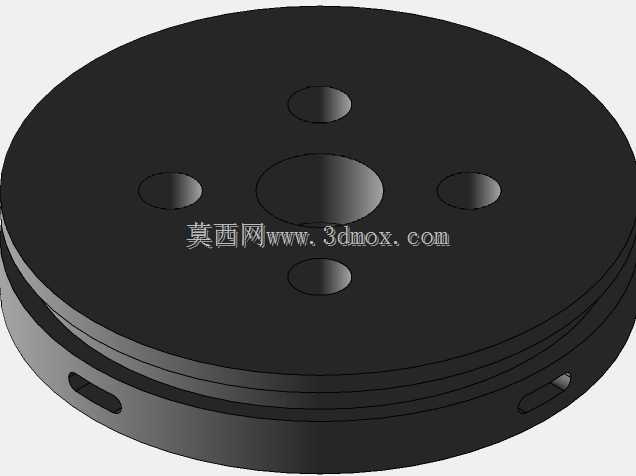

　　安装边界上，这套齿轮箱的输入端法兰完全匹配常规42、57系列步进电机的安装孔位，止口尺寸和电机输出轴伸长度做了适配，装配的时候只需要把电机轴插入齿轮箱输入孔，锁紧法兰螺丝就能完成安装，不需要额外做同轴度校正。输出端的轴伸尺寸、键槽规格都对应小型负载的安装需求，不管是同步带轮、联轴器还是小型执行件，都能直接装夹。整个箱体的外形做了圆形切边处理，既保证了箱体的结构强度，也给安装螺丝预留了足够的操作空间，在狭小的设备安装空间里也能完成装配，不会出现扳手干涉的问题。

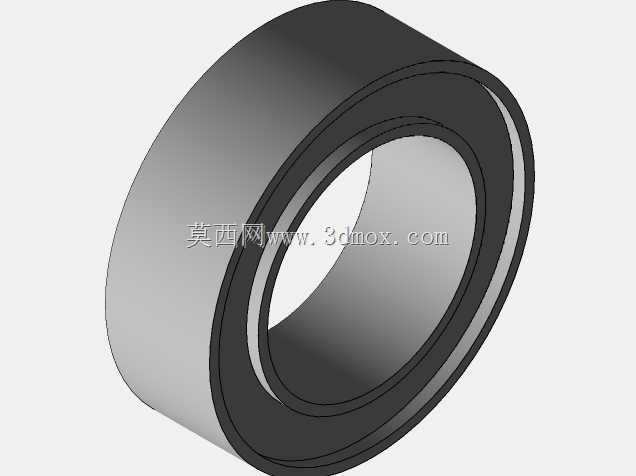

　　从功能特性来说，摆线传动的多齿同时啮合特性，让这套齿轮箱的抗冲击能力比同规格的行星齿轮箱更好，在频繁正反转、瞬时负载波动的工况下，不容易出现断齿、磨损过快的问题。内部的传动零件都做了等强度设计，偏心轴承的选型匹配了摆线轮的偏心距，运转过程中不会出现偏载导致的轴承过早失效，针齿销和摆线轮的啮合面做了光滑处理，传动过程中的噪音更低，适合在对噪音有要求的桌面级设备、实验室仪器上使用。箱体的密封结构做了内置设计，润滑脂可以长期封存在箱体内部，日常使用不需要频繁补脂维护，能降低设备的后期维护成本。

　　设计过程中也充分考虑了加工工艺性，箱体的两个半壳采用对称结构，加工的时候可以一次装夹完成轴承孔、止口、安装孔的加工，能有效保证各配合面的形位公差，减少加工过程中的装夹误差。摆线轮的齿形采用标准摆线等距修形，既保证了啮合的重合度，也给加工和装配预留了合理的公差带，不会因为零件的微小加工误差导致传动卡滞。输出端的支撑采用双轴承跨距布置，能承受一定的径向负载和轴向负载，在带轮传动、齿轮啮合输出的场景下，不会因为径向力导致输出轴变形，影响传动精度。
