双安装耳环形夹持固定支座结构设计

　　在流体管路布设、轻型轴类部件定位、线束集束固定这类工业现场常见的装配场景里，这类带双侧安装耳的环形夹持支座是出镜率极高的基础结构件，很多刚入行的结构设计人员容易把这类零件当成简单的冲压折弯件处理，忽略不同工况下的受力细节，最后要么出现夹持松动移位，要么安装耳位置断裂失效，反而拖慢整台设备的装配调试进度。从实际使用场景来看，这类支座的核心作用是给穿过中心环的圆柱类部件提供径向支撑与周向限位，常见的应用场景包括小型气动设备的气管固定座、轻型输送线的导杆支撑座、电控柜内部的线束过孔固定座，部分低载荷工况下也可作为小型传感器的安装固定支架，区别于全封闭的轴套类零件，这种半开放加双侧安装耳的结构，不需要提前将待固定部件从端部穿入，

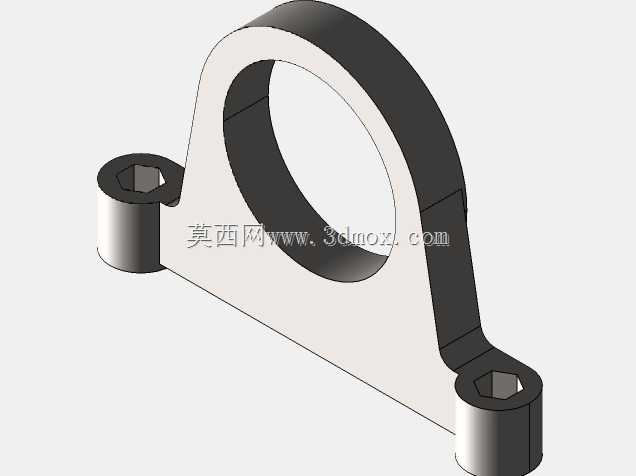

　　可直接从侧方卡入对应位置，对后期维护更换部件十分友好，尤其是在已经布设完成的管路上加装固定点时，不用拆解原有管路连接，直接扣合后锁紧安装位即可完成固定。从结构设计逻辑来看，中心环的内径尺寸需要和待夹持部件的外径做公差匹配，常规工况下选择H8/f7的间隙配合即可满足拆装需求，如果是存在振动的使用场景，可在中心环内壁预留0.5-1mm的橡胶衬垫安装槽，通过加装橡胶减震衬垫吸收振动能量，避免刚性接触产生的磨损与异响。两侧的安装耳采用对称式布局，耳孔设计为内六角沉孔结构，这种结构的优势在于安装时可以从正面直接放入内六角螺栓，不需要在支座背面预留扳手空间，对于安装空间狭窄的设备内部场景十分友好，沉孔的深度需要匹配对应螺栓的头部高度，保证螺栓锁紧后头部不高出安装耳表面，避免和周边其他部件产生运动干涉。安装耳和中心环的连接位置做了等半径的圆弧过渡，没有采用直角转接结构，这是因为在螺栓锁紧过程中，转接位置会产生应力集中，如果是直角结构，在长期受振动载荷的情况下，很容易从转接根部产生疲劳裂纹，圆弧过渡可以将应力分散到更大的区域，有效提升结构的抗疲劳强度，根据实际受力测算，R3-R5的过渡圆弧相比直角转接，能将该位置的集中应力降低40%以上。从安装边界尺寸来看，两个安装耳的中心距是这类零件最核心的安装参数，设计时需要匹配现场的安装孔位间距，常规同规格的这类支座，耳孔中心距比中心环外径大20-30mm，保证螺栓安装时有足够的操作空间，

　　中心环的轴向宽度需要根据待夹持部件的重量做调整，轻型管路固定场景下宽度取10-15mm即可满足强度要求，如果是支撑金属导杆这类有一定重量的部件，轴向宽度需要增加到20mm以上，增大和被支撑部件的接触面积，降低接触面的压应力，避免长期使用后出现压痕变形。零件的壁厚设计也需要结合使用场景调整，普通塑料材质做电控柜内部线束固定时，壁厚取2-3mm即可满足强度要求，如果是采用金属材质制作、用于工业设备外部的管路固定，壁厚需要提升到4-5mm，同时在中心环的外侧可增设加强筋结构，进一步提升环体的抗变形能力，避免螺栓锁紧时环体产生形变导致夹持力不足。很多设计人员在做这类零件的三维建模时，容易忽略安装耳底面的平面度要求，

　　实际上安装耳的底面是和安装基准面直接接触的定位面，如果平面度公差超过0.1mm，螺栓锁紧后会产生附加的安装应力，长期使用后容易出现螺栓松动的问题，建模时需要明确标注该面的平面度要求，同时在安装耳和中心环连接的背部位置，要避免出现建模残留的凸起结构，保证整个安装底面可以完全贴合在基准面上。另外在中心环的开口位置（如果是开合式结构）需要预留0.2-0.3mm的合模间隙，避免加工或注塑成型后出现飞边导致环体无法完全闭合，影响夹持精度。这类零件虽然结构简单，但是在整套设备里承担的固定作用十分关键，一旦失效可能导致管路脱落、导杆移位等问题，建模时需要结合实际使用场景的载荷、振动、安装空间等条件调整细节参数，不能直接照搬通用模型的尺寸，否则很容易在实际使用中出现各类问题。
