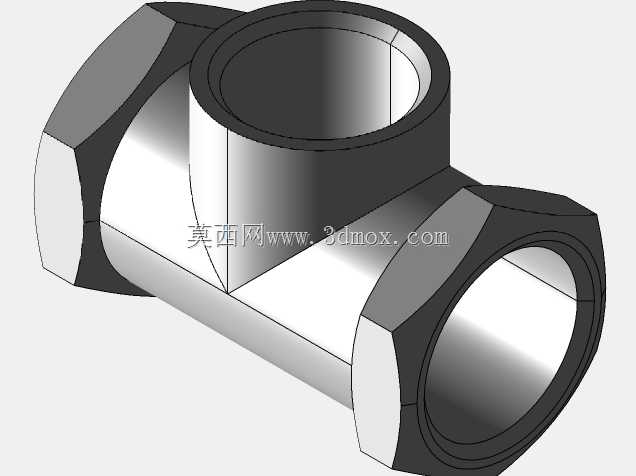

三通式内螺纹连接管路截止阀结构

　　这款三通结构的管路阀件，主要面向中小通径的低压流体输送场景，常见于民用给排水支路、小型液压试验台回路、气动控制支路分流、化工取样管路这类需要在三个管路接口间实现通断切换的工况，相比两通阀可以省去额外的三通接头加独立阀门的组合安装，减少管路泄漏点的同时压缩安装空间。从结构设计来看，三个接口采用等通径内螺纹设计，接口端部加工有标准六角扳拧结构，安装时可以直接用普通活动扳手或开口扳手卡持拧紧，不需要额外的管钳夹持阀体主体，避免安装过程中阀体受力变形影响内部密封副的配合精度。阀体主体采用等壁厚锻压结构设计，三个接口的交汇腔做了圆弧过渡处理，没有直角流道死角，一方面可以降低流体经过阀腔时的局部阻力损失，减少介质在阀腔内的沉积残留，

　　另一方面也能避免直角位置的应力集中，提升阀体承受压力波动的抗疲劳性能，在频繁开关的工况下不容易出现腔壁开裂的问题。从安装边界来看，三个接口的轴线处于同一平面，其中两个接口同轴对向布置，第三个接口垂直于同轴接口的轴线方向，整体外轮廓没有突出的外置操作手柄安装凸台（该模型为阀体核心流道与连接结构部分），安装时预留的操作空间只需要满足扳手扳拧六角部位的转动空间即可，不需要为外置执行机构预留额外的侧向空间，非常适合安装在管路排布密集、操作空间局促的设备内部阀组区域。设计过程中，接口的螺纹深度做了针对性控制，螺纹末端留有足够的密封余量，安装时搭配聚四氟乙烯生料带或者螺纹密封胶，就可以实现1.6MPa压力等级下的静密封要求，

　　不需要额外加装密封垫片。六角扳拧部位的对边尺寸按照标准管螺纹的扳拧尺寸设计，和同通径的管接头、外螺纹堵头的扳拧尺寸保持一致，现场安装不需要准备特殊规格的扳手，降低现场安装的工具适配成本。阀腔内部的密封面采用锥面配合结构，相比平面密封，锥面密封在关闭状态下的密封比压更高，对介质中的微小固体杂质的容忍度更好，即使介质中带有少量细小的金属切屑或者管路锈蚀残渣，也不容易出现密封面划伤导致的内漏问题，适合输送洁净度一般的水、低压气体、低粘度液压油等常见工业介质。从建模的细节处理来看，三个接口的端部都做了微小的倒角处理，一方面是去除加工后的锐边毛刺，避免安装时割伤操作人员的手部或者损坏密封填料，另一方面也方便外螺纹管件的导入对中，

　　降低螺纹错扣的概率，尤其是在现场视线不佳的设备内部安装时，倒角的导向作用可以大幅提升安装效率。阀体的外表面没有多余的装饰性结构，所有外表面都是加工或者锻压后的平整面，不容易积灰积液，在有清洁要求的工况下也方便擦拭维护。这类三通阀在实际选型时，需要注意三个接口的通径一致性，该结构为等通径设计，三个支路的流量系数基本一致，不会出现某一个支路通径缩径导致的流量不足问题，适合需要对三个支路做等流量分配或者通断切换的场景，如果需要做不等比例流量分配，还需要在对应支路的阀口位置做节流槽设计，但该基础结构已经预留了足够的阀腔空间，可以通过更换内部阀芯来实现节流、止回等不同的功能，具备一定的功能拓展性。在管路布局设计时，该阀件可以直接替代原有的三通接头加两通阀的组合，原本需要三个连接点的结构，现在只需要三个螺纹连接点就可以实现分流加通断控制，减少了两个潜在的泄漏点，对于对泄漏率要求较高的气动回路或者低压液压回路来说，这种集成化的结构可以大幅降低后期的维护检漏工作量。建模过程中对壁厚的控制遵循等强度原则，在介质压力作用下，阀腔各部位的环向应力基本保持一致，没有出现局部壁厚过薄导致的强度薄弱点，也没有因为局部壁厚过厚造成的材料浪费，在满足强度要求的前提下尽可能控制了阀体的整体重量，对于需要减重的移动设备内部管路来说，这种轻量化的设计也更有优势。
