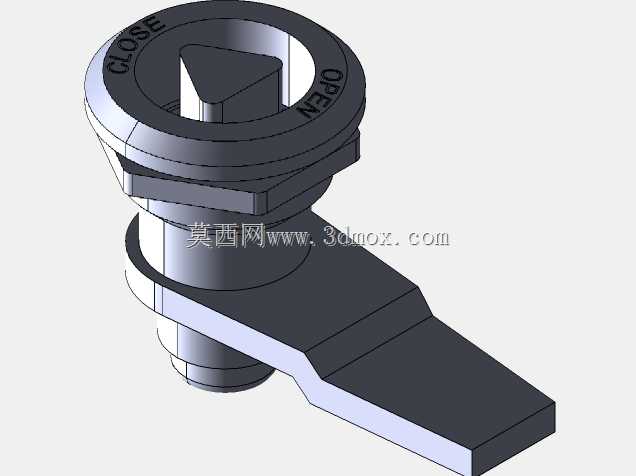

三角钥匙操作回转压紧式柜门锁结构

　　这款回转压紧锁的结构设计，核心针对工业机柜、通讯机箱、户外电控柜这类需要频繁启闭、同时要求闭合后具备压紧密封性能的使用场景，区别于普通转舌锁仅靠回转实现卡紧的结构，这款锁在锁舌回转的终段带有轴向压紧行程，能在锁止状态下将柜门与柜体的密封胶条均匀压实，避免户外使用时雨水、粉尘从门缝渗入，也能抵消柜体运输过程中产生的振动松脱风险。从实际安装适配来看，锁体采用单孔贯穿式安装结构，安装孔适配行业通用的19mm标准面板开孔，锁体自带的限位卡圈可以直接卡在柜体面板外侧，不需要额外的法兰固定结构，安装时仅需要从面板外侧插入锁体，在背部拧紧锁紧螺母即可完成固定，适配1-3mm厚度的冷轧钢、不锈钢或者工程塑料柜体面板，

　　不需要对面板做额外的沉台或者铣削加工，能大幅降低柜体加工的工序成本。锁头部分采用三角钥匙驱动结构，这种驱动结构的优势在于钥匙通用性强，工业现场运维人员不需要携带大量异形钥匙，通用三角钥匙即可完成启闭操作，同时三角驱动结构的抗扭强度高于一字、十字槽结构，能承受更大的操作扭矩，不会因为长期使用出现槽口滑牙的问题，锁头外圈直接模压OPEN与CLOSE标识，操作人员不需要额外培训即可识别启闭方向，顺时针转动90度即可完成锁止，逆时针转动90度即可解锁，操作行程清晰，到位后有明显的触感反馈，不会出现操作不到位导致的假锁问题。锁舌部分采用折弯式悬臂结构，锁舌的压紧面做了斜度处理，在锁止回转的最后15度行程中，

　　锁舌会沿着斜面向柜体方向产生2mm左右的轴向位移，这个位移量刚好能压缩柜体上常用的2-3mm厚度发泡密封胶条，让胶条的压缩量保持在30%-40%的最优区间，既保证密封性能，又不会因为压缩量过大导致胶条过早老化失效。锁舌的伸出长度可以根据柜门与柜体的搭接量做适配调整，常规状态下锁舌有效卡接长度为12mm，能适配大部分标准机柜的门沿搭接尺寸，不需要额外定制锁舌长度。从内部结构的设计逻辑来看，锁芯与锁舌之间采用扁方传动结构，传动间隙控制在0.2mm以内，避免长期使用后出现操作空程，锁体内部的回转限位采用一体式凸台结构，不需要额外加装限位销，减少了装配零件数量，也降低了限位结构失效的概率。锁体的外露部分采用锌合金压铸成型，表面做喷塑处理，

　　能适应户外-30℃到80℃的使用环境，不会因为温度变化出现脆裂或者变形，锁体内部的转动配合部位预留了润滑脂存储槽，出厂时填充低温润滑脂，即使在低温环境下也不会出现操作卡滞的问题。在实际选型使用中，这款锁可以直接替换同安装尺寸的普通转舌锁，不需要改动柜体原有开孔，替换后即可获得更好的压紧密封性能，适合用在户外通讯基站机柜、轨道交通车载电控箱、工业设备控制柜、户外配电箱这类对防护等级有要求的柜体上，锁止状态下能承受不小于500N的轴向拉力，不会因为外力拉扯出现锁舌脱开的问题，同时锁头的三角驱动结构带有防脱出设计，没有钥匙的状态下无法从外部拆卸锁体，具备基础的防破坏能力。在三维建模过程中，这款锁的所有配合尺寸都按照行业通用公差做了预留，安装配合部位的尺寸公差按照IT12级控制，转动配合部位的间隙按照0.1-0.3mm设置，能直接导入柜体装配模型中做干涉检查，不需要额外调整尺寸即可完成虚拟装配，也可以直接用于工程出图，指导零件加工与成品装配。
