DIN导轨安装式工业设备外壳结构设计

项目分类:手枪 发布时间:2022-05-13 ID:634978
  • DIN导轨安装式工业设备外壳结构设计

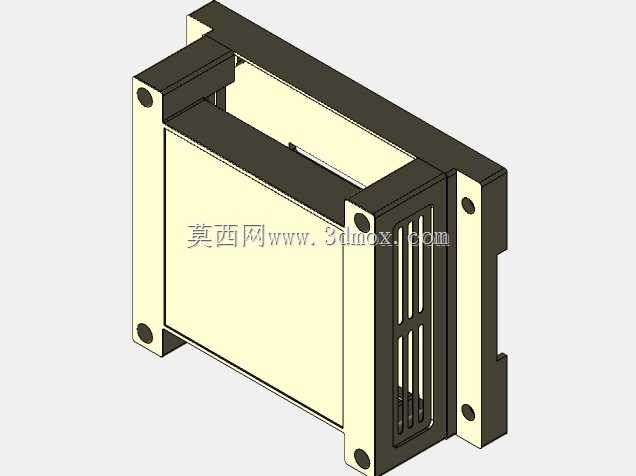

  在工业自动化控制、通讯信号传输、低压配电集成这类场景里,柜内元器件的安装适配性一直是结构设计阶段需要优先考量的核心点,DIN导轨作为全球工控领域通用的安装载体,其配套的设备外壳设计直接决定了元器件装配效率、柜内空间利用率以及长期运行的结构可靠性。这款适配DIN导轨安装的设备外壳,整体外形尺寸控制在115×90×40毫米,换算为英制单位即4.5×3.5×1.6英寸,尺寸边界完全贴合常规小型工控、通讯类功能模块的安装需求,不会占用过多柜内纵深空间,适配市面上绝大多数标准控制柜、壁挂式电气箱的内部安装间距。从结构设计逻辑来看,外壳采用前后分体式拼接框架结构,两侧预留的带孔安装耳并非用于外露螺丝固定,而是和内部PCB板、

  功能模组的安装柱位做了一体化设计,装配时无需额外增加固定压条,直接将内置功能板顺着壳体内部的导向槽推入,再通过两侧耳位的预留孔位拧入固定螺丝即可完成模组锁紧,既减少了装配零件数量,也避免了额外连接件占用内部可用空间。壳体侧面开设的多组平行通风格栅,是针对内置功率器件、通讯模块长期运行的散热需求做的定向设计,格栅的开槽宽度控制在2毫米以内,既保证了空气对流的有效通流面积,也能避免柜内布线时的细导线、金属碎屑掉入壳体内部造成电路短路,格栅的排布方向顺着DIN导轨安装后的垂直走向,热空气上升过程中可直接顺着格栅缝隙排出,形成自然对流散热路径,无需额外加装散热风扇即可满足小功率模块的温升控制要求。针对DIN导轨安装的适配结构,

  壳体背部做了与标准35mmDIN导轨匹配的卡扣式挂装结构,安装时只需将壳体上侧的卡位先挂在导轨上沿,向下按压即可让下侧的弹性卡扣自动卡入导轨下沿,全程无需额外螺丝固定,单人操作即可在数秒内完成设备在导轨上的固定,后期维护拆卸时也只需用一字螺丝刀撬动下侧卡扣的解锁位即可快速取下设备,大幅提升柜内布线、设备调试、故障更换的作业效率。壳体的框架部分采用高强度工程塑料材质,边角位置做了加厚加强筋处理,在柜内布线拉扯、设备运输震动的工况下,不会出现边角开裂、卡扣断裂的问题,面板部分采用浅米黄色哑光材质,既避免了亮面材质在柜内照明下产生反光干扰运维人员查看指示灯,也能在长期使用过程中减少积灰的视觉存在感,保持外观整洁。在安装边界的适配设计上,

  壳体的整体宽度90毫米刚好对应DIN导轨上相邻设备的常规预留间距,多台同规格外壳并排安装时,相邻壳体之间不会出现干涉,侧面的格栅也不会被相邻设备遮挡,保证每台设备的散热通道都能保持通畅,壳体上下两端的预留开口是为接线端子、通讯接口预留的穿线位,开口位置刚好对应导轨安装后设备与柜内走线槽的相对高度,接线时导线可直接顺着走线槽引入设备端子位,无需做大幅度的弯折,减少导线应力对端子连接可靠性的影响。从实际应用场景来看,这款外壳可直接用于小型工业通讯中继模块、信号隔离器、小型IO采集模块、低压配电辅助控制模块的外壳封装,其尺寸规格既可以容纳单块双层PCB板的布局,也能在内部预留出小型接线端子、状态指示灯的安装位置,不需要针对常规小型功能模块做额外的结构修改,可直接作为通用壳体投入使用。设计过程中针对DIN导轨安装的受力情况做了结构优化,壳体背部与导轨接触的位置做了整面的贴合平面,避免了局部受力导致的壳体变形,卡扣位置的弹性臂做了圆弧过渡处理,反复拆装数百次也不会出现弹性疲劳导致的卡扣松动,保证设备长期安装在导轨上不会因为柜内震动、温度变化出现滑落移位的问题。壳体表面没有多余的装饰结构,所有的结构特征都服务于装配、散热、安装、接线的实际功能需求,没有冗余的设计元素,既降低了壳体注塑生产的模具复杂度,也减少了生产过程中的材料损耗,兼顾了结构实用性和生产经济性。
