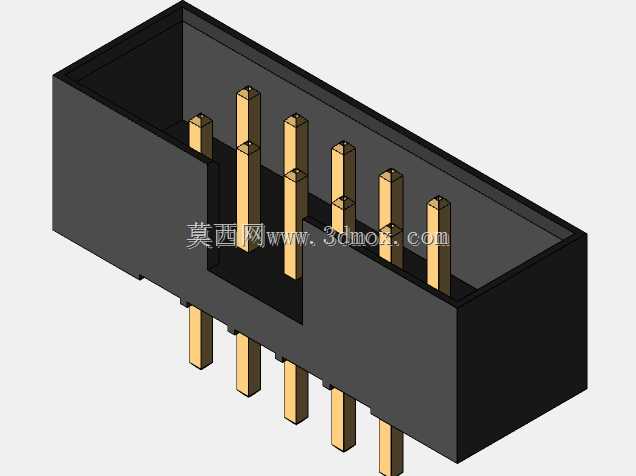

IDC-10MS直插式板端通讯连接器结构

　　在工业控制板卡、通讯终端设备、嵌入式硬件的板间连接场景里，这类IDC插座是实现多芯信号并行传输的核心互联部件，日常选型时经常会碰到安装空间、引脚对位、焊盘匹配的各类细节问题，建模时需要把实际装配的所有干涉边界都考虑到位，不能只做外观的示意结构。这款10芯的IDC板端插座采用直插式设计，绝缘基座采用耐高温的工程塑料材质，黑色的基座本体做了单侧的防呆凸台结构，对接时可以避免公头插反导致的引脚短路、信号错接问题，基座内部的引脚定位槽做了分段式的限位设计，每根导电插针都有独立的定位腔，插针压入基座后不会出现歪斜、窜动的情况，能保证对接时每根引脚的同轴度偏差控制在0.1mm以内，满足高速信号传输的对位精度要求。从安装边界来看，

　　这款插座采用直插过波峰焊的安装方式，底部伸出的插针长度适配1.6mm厚度的标准PCB板，焊盘伸出长度预留了1.2mm的焊接吃锡空间，不会出现焊锡爬升至基座内部导致相邻引脚短路的问题；基座的整体外形做了侧壁加厚设计，在频繁插拔的使用场景下，侧壁不会因为受力出现开裂、形变，基座内部的插针采用黄铜镀金材质，接触电阻低，耐插拔次数可以满足工业场景下至少500次的插拔寿命要求，插针的排布采用2.54mm的标准间距，和通用IDC排线插头的引脚间距完全匹配，不需要额外做定制化的转接设计。设计建模的时候，首先要确认插针的排布顺序，从防呆凸台的一侧开始计数引脚，奇数排和偶数排的引脚位置要和PCB封装的焊盘位置一一对应，不能出现引脚序号错位的问题；

　　其次要预留对接时的插入导向空间，基座的插口边缘做了0.3mm的倒角导向，公头插入时可以自动导正，不会出现插针顶弯的情况；另外要考虑基座和周边元器件的安全距离，插座安装后，基座本体距离周边最高元器件的间隙要预留至少2mm，避免插排线束接入后和周边元件产生挤压干涉。在实际的设备应用里，这类连接器多用于工控主板的IO信号扩展、通讯模块的板间互联、测试治具的信号转接场景，相比焊接式的引线连接，IDC插座的装配效率更高，后期维护更换也更方便，不需要逐个焊接引线，只需要将对应排线的插头卡入插座即可完成连接。建模过程中还要注意插针的粗细尺寸，插针的方形截面尺寸为0.5mm*0.5mm，和PCB板上的过孔尺寸0.8mm形成合理的配合间隙，

　　过孔太大容易出现焊接时虚焊、漏焊的问题，过孔太小则会导致插件时插针无法顺利穿过PCB，影响生产装配的效率；基座的内部空腔尺寸要和公头的外形尺寸保留0.2mm的配合间隙，既不会因为间隙太大导致对接后晃动接触不良，也不会因为间隙太小导致公头无法顺利插入。另外，基座背面的插针根部做了凸台限位，插件时凸台会贴紧PCB板面，控制插针穿过PCB的长度一致，保证波峰焊时所有引脚的吃锡深度均匀，不会出现个别引脚焊接高度不足的问题。在一些有振动的工业应用场景里，这类插座的基座两侧还可以额外加装固定焊脚，不过这款10芯的型号因为芯数不多，插拔力相对较小，依靠插针本身的焊接强度就可以满足固定要求，不需要额外的固定结构，也能节省PCB板的占用空间。
