双排直插式17位电气连接器三维结构

　　该模型呈现的是一款双排直插式矩形电气连接器，属于板间信号与低压功率互连场景中十分常见的基础接插元件。从整机装配角度看，这类元件大量出现在工业控制板卡、通讯接口模块、测量仪器、电源分配单元以及实验装置内部，用于在印制电路板与线束、子板或外部端子之间建立可拆式连接。与单排排针相比，双排结构在相同占用长度下能够提供两倍触点数量，适合引脚密度较高、面板空间受限的布线场合。

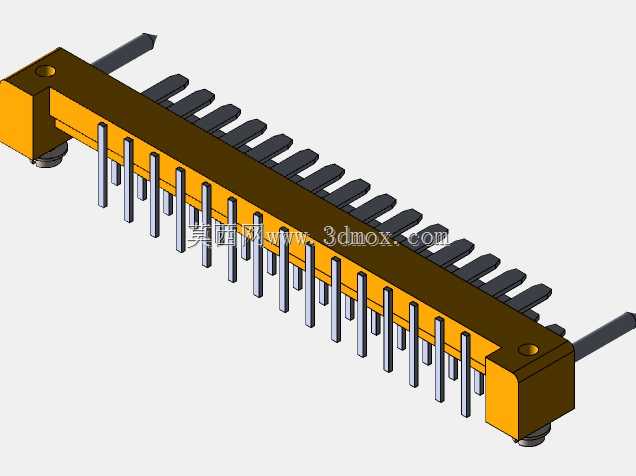

　　模型中可以清晰看到长条形绝缘基座、两端橙色定位端块、双排金属插针以及顶部对应排列的接触片。绝缘主体承担触点间距保持、插针防扭、焊接定位和相邻极间绝缘隔离作用；两端端块则用于强化端部结构，并在对插过程中提供导向与边界约束。金属插针沿基座两侧交错伸出，针体平直、间距均匀，适合穿过PCB焊盘后进行波峰焊或手工焊接；顶部接触部位用于与配对插座形成弹性压接，保证信号连续性。

　　从电气功能上看，该类连接器面向直流、交流以及脉冲电流回路，工作电压边界通常按低压控制电路选取，适合频率不高的数字信号、继电器驱动信号、传感器输入信号以及小功率电源传输。设计时需要重点关注触点载流能力、接触电阻、绝缘耐压、相邻针间爬电距离以及插拔后的保持力。针数越多，越要控制基座平面度和插针共面度，否则在贴板焊接时容易出现个别引脚虚焊、偏移或顶起板件的问题。

　　建模思路上，首先应确定触点中心距、排距、针数和针体伸出长度，再建立绝缘基座的长条实体。基座顶部需按接触片排布开出等距槽位，槽宽与接触片厚度形成装配约束；底部则对应布置插针穿孔，孔位与针体采用小间隙配合，便于表达真实压装关系。两端端块可单独建模后与主体组合，端部圆角、台阶和安装缺口应保留，因为这些特征在实际装配中会影响吸盘取件、视觉识别和插件机导向。金属件部分要区分插针圆柱段、肩部和顶部接触片，插针末端可做轻微倒角，以体现穿板导向；接触片则应表现出统一高度和整齐排列，避免阵列后出现间距累积误差。

　　外形尺寸与安装边界方面，长条方向由针数和节距共同决定，双排针在宽度方向占用PCB面积较大，布局时不能只看本体轮廓，还需预留配对插头插拔空间、线束弯曲半径以及手工焊接操作间隙。插针伸出板面的长度决定焊接后背面余量，过长会增加短路风险，过短则影响焊锡爬升。端块附近若设有定位柱或固定孔，应在PCB上同步建立对应安装特征；若没有固定孔，则依靠焊盘自身固定，设计板框时要避免在连接器两端布置过高元件，防止对插时产生干涉。

　　在结构评审中，还需要结合使用环境检查插拔方向。直插式连接器通常垂直于板面安装，配对线束从上方接入，若设备内部存在振动，应评估焊点受力，必要时在附近增加加固点或选择带锁扣的配对件。对于通讯类设备，信号针排列还要兼顾地线回流路径，高频或快速脉冲信号不宜简单按顺序满排，应在关键信号之间安排地针，降低串扰。模型将绝缘本体、金属触点和端部结构完整表达，能够直接用于板卡堆叠检查、机柜布线干涉确认以及接插件选型校核。
