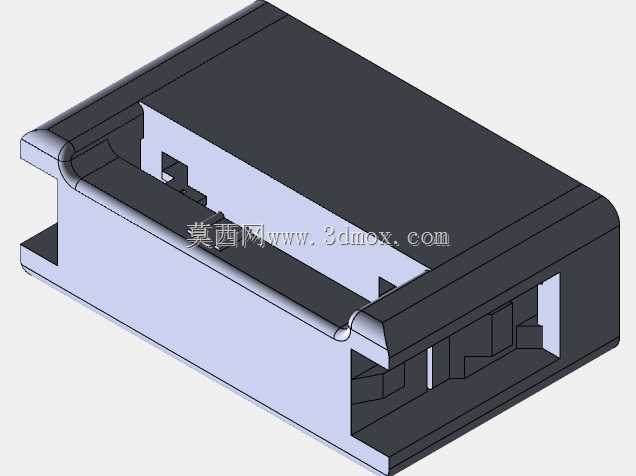

IDC-10F排线连接器结构设计

　　这款IDC-10F连接器属于绝缘刺破型板端接插件，主要应用在工业控制板卡、通讯设备内部的扁平排线连接场景，用来实现多芯信号排线与PCB板之间的快速免焊连接，省去传统焊接工序的同时，能保证10路信号的稳定导通，在交换机内部信号转接、工控IO模块排线扩展、小型通讯终端内部布线场景中十分常见。从结构设计来看，整体采用高低差的绝缘基座结构，主体为耐温阻燃的工程塑料注塑成型，基座外侧设计有带圆弧过渡的导向卡扣结构，在排线压接过程中可以顺着导向面滑入定位，避免硬插导致的塑料基座开裂，同时卡扣在压接完成后会卡在排线的定位凸台上，防止排线受外力拉扯时出现松脱退针的问题。基座内部设计有10个等间距的端子安装槽，槽位之间设置有隔断筋，

　　既可以避免相邻端子之间出现信号串扰，也能在端子压入时起到定位导向作用，保证每个刺破端子的刃口位置精准对齐排线的线芯位置，压接时可以直接刺破排线的绝缘层与内部铜导体形成可靠接触，不需要提前剥除排线外皮，大幅提升产线装配效率。从安装边界来看，这款连接器采用直插板端安装设计，底部的定位柱与PCB板上的定位孔过盈配合，安装时可以先通过定位柱将连接器预固定在PCB上，再过波峰焊完成引脚焊接，基座底部与PCB板面贴合的位置设计有0.2mm的凸台，避免焊接时焊锡顺着缝隙爬到基座内部造成端子短路。基座的两侧设计有内凹的插拔受力位，在后期设备维护需要拆卸连接器时，受力点集中在基座本体上，不会直接拉扯内部端子导致引脚变形。

　　考虑到实际使用中可能存在的误插问题，基座的接口端设计有非对称的防呆结构，只有排线方向对应时才能顺利插入，完全避免反插导致的线序接反问题。在壁厚设计上，基座的主体壁厚控制在1.2mm，既保证了整体结构强度，在压接和插拔过程中不会出现碎裂变形，也尽可能压缩了整体占用空间，满足通讯设备内部紧凑的布线要求。端子槽的深度设计经过反复验证，既保证端子压入后不会出现窜动，也让刺破刃口露出的高度刚好匹配常用的1.27mm间距扁平排线的线芯位置，压接后每个触点的接触压力保持在合理区间，既能保证接触电阻满足信号传输要求，也不会因为压力过大刺破线芯导致断线。基座外侧的导向结构圆角半径设计为R0.8，在排线插入时不会划伤排线的外层绝缘皮，

　　避免长期使用后绝缘皮破损造成的短路隐患。从实际使用场景出发，这款连接器可以适配10芯的1.27mm间距扁平排线，单次压接即可完成全部10路信号的连接，相比传统的逐线焊接方式，装配效率提升数倍，同时连接一致性更好，不会出现人工焊接带来的虚焊、连焊问题，在批量生产的通讯类设备中可以有效降低装配不良率。在结构建模过程中，需要重点关注端子槽的位置度公差，每个槽位相对于安装定位柱的位置偏差需要控制在0.05mm以内，否则会导致端子压入后位置偏移，压接排线时出现刺破偏位导致接触不良的问题；基座上的卡扣结构需要做拔模斜度处理，保证注塑生产时可以顺利脱模，同时卡扣的卡合量控制在0.3mm，既保证卡合牢固不会松脱，也不会因为卡合量过大导致排线插入时阻力过大。另外，基座内部的隔断筋顶部做了倒角处理，排线插入时可以顺着倒角滑入对应的槽位，不会被筋位顶住导致排线弯折。
