双排直插十六针矩形电连接器结构

　　这套三维结构对应一款双排直插式矩形电连接器，常见于工业控制板卡、测试治具、老炼夹具、通信设备背板以及小功率交直流配电单元中。它承担板间或线束到印制板的可拆卸电气连接任务，适合在频繁检修、模块替换、试验接线等场景下使用。与单排排针相比，双排布置在有限板宽内提供更多触点，能够同时覆盖电源、接地、信号和控制回路；与线缆焊接式端子相比，插接方式减少了现场焊线工作量，也便于整机装配时按模块分步合拢。

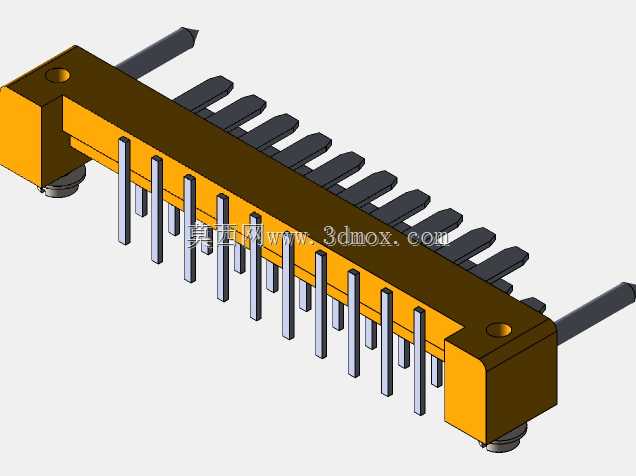

　　从模型可见，主体由绝缘基座、两排接触插针、端部定位结构以及上方配合侧的接触件组成。绝缘基座采用长条矩形轮廓，两端设置带孔凸台，用于装配时对准、限位或通过紧固件固定，避免连接器在多次插拔后发生横向窜动。基座中部形成连续的触点承载区，插针按等间距排列，针体伸出方向垂直于安装板面，适合穿过印制板金属化孔后进行波峰焊或选择性焊接。端部下方还保留了支撑与定位特征，使连接器落板后能够保持稳定高度，减少焊接过程中因浮动造成的偏斜。

　　接触系统的设计重点在于接触可靠性与插拔寿命。模型中上排可见与配对插头配合的弹性接触部位，下排为贯穿绝缘本体的直插引脚。弹性接触件沿长度方向依次排布，配对插头插入时，各接触点独立产生法向压紧力，即使相邻触点存在微小制造公差，也能保持各自的接触压力。直插引脚截面规整，伸出长度兼顾板厚、焊环爬升和焊接热容量；引脚间距在布局时需要与PCB孔位、阻焊桥和走线宽度同步校核，防止相邻焊点桥连。对于电源回路，可将多针并联使用以降低单针电流密度；对于信号回路，则应结合针位定义安排相邻接地针，降低串扰。

　　该类连接器的额定工作边界围绕低压控制与信号连接展开，可用于直流、工频交流以及频率不高的脉冲回路，脉冲和交流应用上限通常按数兆赫兹量级考虑，工作电压可覆盖数百伏等级。实际选型时不能只看总针数，还要按触点间距、导线规格、镀层材料、环境温度和振动条件校核载流能力。大电流回路应降低单针电流裕度，高速信号则需关注接触件电感、分布电容以及回路回流路径，而不是把它当作高频同轴接口使用。在工业柜内，连接器附近若存在接触器、继电器或电机驱动等强干扰源，应将低压信号针与动力针分区布置，并在插座端保留足够的爬电距离。

　　建模时需要把配合关系拆成三层处理：第一层是绝缘壳体，包括长条形基座、端部安装凸台、触点分隔槽和底部支撑面；第二层是装配件，包括弹性接触件和直插尾针，二者在材料、表面处理和受力方式上不同，结构树中应独立表达；第三层是PCB安装边界，需要建立推荐板厚、开孔孔径、禁布区和端部固定空间。插针阵列适合用参数化方式驱动，针数、间距、引脚长度和端部凸台位置调整后，绝缘基座的分隔槽与装配孔应同步更新，避免出现触点与塑料干涉。

　　外形尺寸方面，长向尺寸由十六个接触位的节距累积决定，两端凸台再向外延伸出安装与导向余量；宽度方向需要容纳双排触点及其绝缘隔筋，因此比单排器件更宽；高度方向由配对侧插入深度、绝缘本体厚度和板下引脚伸出量共同构成。设备结构设计时，不能只预留连接器本体投影区域，还要在插头上方保留手指或工具操作空间，在板下保留焊峰穿过和检测探针接触空间。端部固定孔附近应避免布置高大元件，靠近外侧的针位也要考虑线束插头壳体的圆角和拔插方向。

　　在装配工艺上，这类连接器通常随板进行焊接，因此塑料本体的耐温特性、引脚共面度和定位柱间隙都会影响良率。若用于振动较大的设备，仅依靠焊点承受插拔力并不稳妥，应利用端部孔位、支架或面板压板承担机械载荷。维护场景中，插头与插座应带有防错方向或不对称定位特征，防止反插；针位定义文件中还需标明空位、接地针和电源针，使线束加工、PCB设计和三维布线保持一致。整体来看，该模型不仅是一个接插件外观，更体现了触点排布、绝缘隔离、板级焊接、面板固定和维修插拔之间的综合结构约束。
