三缸内燃机缸体活塞曲柄连杆总成

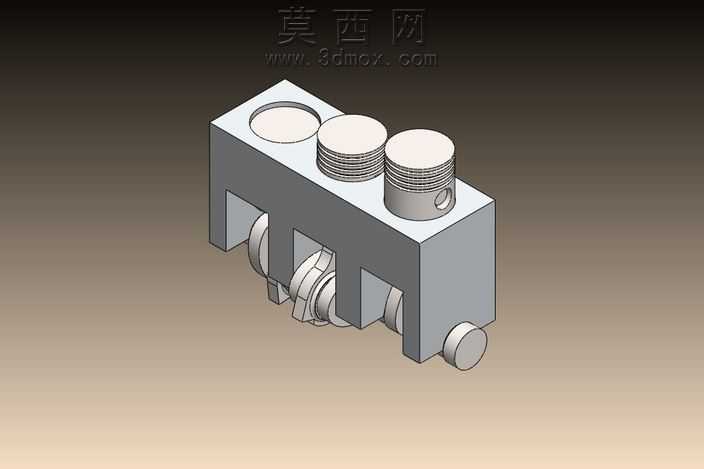

本作品为直列三缸内燃机核心运动总成三维建模成果，建模过程严格遵循内燃机动力传递逻辑与机械配合公差要求，以参数化建模方式完成所有零部件的特征构建。首先从缸体结构入手，依据三缸发动机的缸心距标准参数，拉伸生成缸体基体，依次切削出三个同轴度精准的气缸安装腔、曲轴箱容纳腔，同时预留出活塞运动导向的缸壁工作面，对缸体外部的加强筋、安装定位凸台做了简化但符合工程逻辑的特征处理，保证结构辨识度的同时兼顾建模效率。活塞部件采用分体式特征构建，顶部的燃烧室凹坑、环槽区域通过旋转切除生成，活塞销座孔做了同轴度约束，裙部的型线做了符合实际工况的微缩处理，还原活塞在缸内往复运动的结构基础。连杆部件建模时严格控制大小头孔的中心距，杆身采用工字形截面特征，通过扫描拉伸生成，大小头的过渡圆角做了平滑处理，还原连杆传递动力的结构形态。曲轴部件依据三缸发动机的点火间隔角设置曲柄销相位，三个曲柄销互成120度夹角，主轴颈与曲柄销之间的曲柄臂做了配重特征构建，平衡块的外形通过放样生成，保证曲轴旋转时的动平衡结构逻辑。所有零部件完成建模后，在装配环境下添加同轴、重合、距离等配合约束，还原活塞与缸壁的滑动配合、活塞销与连杆小头的铰接配合、连杆大头与曲柄销的铰接配合、曲轴主轴颈与缸体轴承座的旋转配合，完整复现内燃机曲柄连杆机构的运动传递关系。渲染阶段采用哑光金属材质赋予缸体，高反光金属材质赋予活塞、连杆、曲轴等运动部件，搭配渐变背景突出总成结构层次，通过等轴测视角展示，清晰呈现各部件的装配位置与连接关系，整体建模逻辑严谨，结构还原度高，可作为内燃机结构教学、原理演示的数字化参考模型。
