带安装底座风冷式工业驱动电机结构

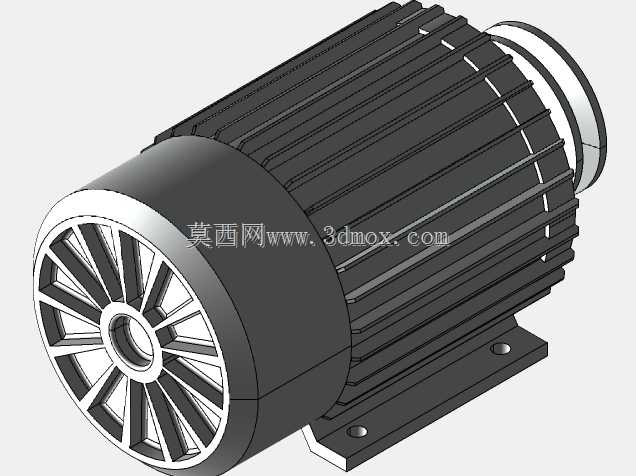

　　这款带卧式安装底座的风冷驱动部件，常被配套在中小型输送设备、小型机床进给单元、包装线辅助传动机构上，作为整套设备的动力输出核心，承担着将电能转化为旋转机械能、带动负载端完成指定转速扭矩输出的作用。从结构设计逻辑来看，整机采用卧式底脚安装的布局，底部一体铸造成型的安装座预留了两个对称的螺栓固定孔，安装时可直接通过螺栓将整机固定在设备的安装平台上，固定孔的间距经过适配常规工业安装场景的通用尺寸设计，能匹配多数现有小型设备的安装位，不需要额外做转接板加工，降低现场安装的改造成本。

　　散热结构的设计上，壳体外部采用了周向均匀分布的轴向散热筋结构，这种平行于电机轴线的散热筋，一方面可以增大壳体和空气的接触面积，提升电机运行时内部绕组产生热量的散发效率，另一方面轴向排布的筋条不会阻挡电机尾部风叶带动的气流走向，冷却空气可以顺着筋条之间的沟槽从尾部流向输出端，带走壳体表面的热量，保证电机在额定负载下长期运行时，绕组温度不会超过绝缘等级允许的上限。尾部的端盖集成了辐条式的进风栅格，栅格的辐条采用倾斜角度设计，既可以保证足够的进风面积，又能阻挡较大体积的杂物进入电机内部碰伤风叶，同时栅格的辐条和端盖为一体结构，不需要额外加装防护网，减少了零部件数量，也降低了后期维护时的拆装工作量。

　　输出端采用了凸缘端盖结构，端盖的止口尺寸做了标准化设计，既可以直接通过止口定位和负载设备的安装面对接，保证输出轴和负载输入端的同轴度，减少轴系运行时的径向跳动，也可以根据使用需求加装法兰盘转换为法兰安装形式，适配不同的安装场景。输出轴的轴伸端采用了标准的圆柱轴带键槽结构，能和常规的联轴器、带轮、齿轮等传动件直接配合，不需要对轴端做二次加工，键槽的位置和尺寸符合通用传动件的配合公差要求，装配时可以保证传动件的轴向定位准确，避免运行时出现传动件窜动的问题。

　　从安装边界来看，整机的径向最大尺寸为散热筋外圆对应的直径，轴向总长度从尾部风罩端面到输出轴轴伸端面的尺寸经过紧凑化设计，在保证内部绕组、轴承有足够安装空间的前提下，尽可能压缩了轴向占用空间，适合安装在设备内部空间比较局促的场景。底部安装座的底面为精加工平面，安装时可以和设备安装平台的平面紧密贴合，保证整机安装后的水平度，减少运行时的振动传递。接线盒的位置设置在壳体的侧面，接线口的朝向可以根据安装场景做90度旋转调整，方便现场布线时走线，不需要额外弯折电缆，降低电缆损伤的风险。

　　内部结构的设计上，前后两端的轴承采用了深沟球轴承的配置，能够同时承受径向负载和少量的轴向负载，适配多数带轮、直联传动的负载场景，轴承室的尺寸公差经过严格控制，保证轴承外圈和端盖轴承室、内圈和转轴的配合紧密度符合运行要求，避免长期运行后出现轴承跑圈的问题。定子和转子的气隙均匀度在设计时做了优化，通过两端端盖的止口定位保证定转子的同轴度，降低电机运行时的电磁噪声和振动。风叶采用了工程塑料材质，重量轻、动平衡性能好，运行时不会因为风叶自身的不平衡量带来额外的振动，同时工程塑料材质的风叶耐锈蚀性好，在湿度稍高的车间环境下长期使用也不会出现锈蚀问题，延长了部件的使用寿命。

　　在实际选型配套时，这款结构的电机可以适配不同功率等级的内芯，在保持外部安装尺寸不变的前提下，通过调整绕组线径、铁芯叠厚来匹配不同的功率和转速需求，覆盖从小功率辅助传动到中等功率主传动的多种使用场景，不需要因为功率调整而改变设备端的安装结构，方便设备厂家做系列化产品的拓展。整机的外表面采用了喷塑处理，壳体的散热筋表面涂层均匀，既可以提升壳体的防锈耐腐蚀能力，也不会因为涂层过厚影响散热效果，适合在普通工业车间的环境下长期使用，应对日常的粉尘、少量潮气等工况都能保持稳定的性能。
