BD139型NPN功率晶体管结构三维建模

　　在小功率电子控制回路的硬件开发环节，BD139这类NPN型功率晶体管是极为常见的半导体功率器件，常被用于音频功率放大、中低速开关控制、低压线性稳压调整等场景，不管是消费类通讯终端的电源管理支路，还是工业控制板卡的信号驱动回路，都能见到这类直插封装三极管的应用。做这类器件的三维建模，核心目的是给PCB布局、结构干涉检查、整机装配仿真提供精准的实体参考，很多刚入行的结构工程师容易忽略直插元器件的实体建模精度，等到样机打样阶段才发现器件高度和外壳干涉、引脚折弯长度不够无法穿过焊盘、塑封本体和周边电解电容预留间隙不足等问题，反而拖慢整个项目的迭代进度。

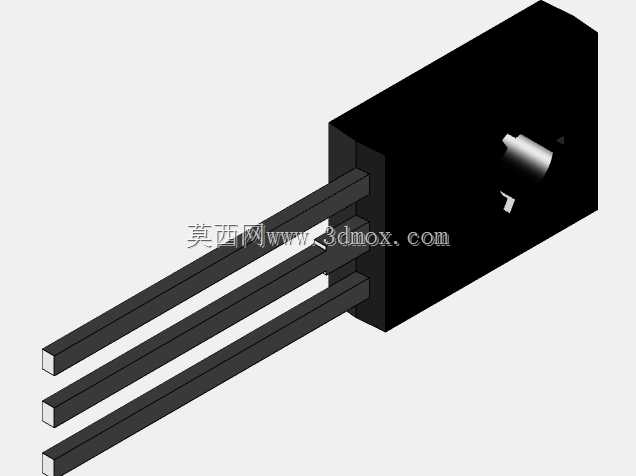

　　从实际建模的细节来看，这款BD139采用的是经典的SOT-32直插塑封结构，建模时首先要还原的是黑色环氧塑封本体的轮廓，本体的棱角做了微小的脱模倒角处理，这部分细节不能省略，否则在做装配干涉检查时，会出现实际装配有间隙但模型判定干涉的误报，本体正面预留的散热金属面是建模的重点，这个平面是后续加装小型散热片的基准面，平面度、相对引脚的位置公差都要和实物参数匹配，很多工程师建模时随意放置这个金属面的位置，会导致后续散热片装配时出现贴合缝隙，影响热仿真的结果准确性。

　　引脚部分的建模是整个模型的核心，三个平行直插引脚采用矩形截面设计，引脚之间的中心距严格匹配TO-126封装的标准焊盘间距，引脚伸出塑封本体的长度要兼顾波峰焊的工艺要求，不能过长也不能过短：过长会导致剪脚工序残留应力拉扯焊盘，过短则会导致焊锡浸润不足影响焊接可靠性。建模时引脚根部和塑封本体结合的位置做了微小的圆弧过渡，还原实际器件封装时的包胶结构，避免模型出现直角锐边，和实际生产的器件形态保持一致。

　　从安装边界的维度考量，这款器件在PCB上安装时，塑封本体底部距离PCB板面的预留高度要控制在合理范围，既不能贴死板面导致焊接时助焊剂残留无法挥发，也不能抬升过高导致引脚受力弯折。如果是需要加装散热片的应用场景，建模时还要预留出散热片的安装空间，散热片和塑封本体侧面的间隙、散热片固定引脚的穿板位置都要在整体装配模型中提前校核，避免和周边的接插件、电容、电阻等元器件出现位置冲突。

　　在实际的电路应用中，BD139作为NPN型晶体管，具备中等功率承载能力，常和互补的PNP型晶体管配对组成推挽输出结构，用于小功率音频放大回路，或者作为低压直流回路的电子开关，控制继电器、小型指示灯、蜂鸣器等负载的通断。建模时还原器件的真实外形，能够帮助硬件工程师在PCB布局阶段直观评估器件的排布合理性，也能让结构工程师在做整机壳体设计时，精准预留元器件的容纳空间，尤其是在紧凑型通讯终端设备的内部结构设计中，每一个元器件的外形尺寸偏差都可能导致整机装配失败，这类精准的元器件三维模型，能够大幅减少样机试装阶段的问题排查工作量，提升硬件开发的效率。

　　很多工程师在建立这类通用元器件模型时，习惯直接调用软件自带的简化模型，这类简化模型往往省略了塑封本体的倒角、引脚的过渡圆弧、散热面的凸台等细节，虽然建模速度快，但在做高精度的装配仿真、热分布仿真时，模型和实物的偏差会直接导致仿真结果失真。比如省略了塑封本体的脱模倒角，会让模型的本体宽度比实际器件大0.2mm左右，在高密度排布的PCB板上，这0.2mm的偏差就可能导致两个相邻器件出现装配干涉；如果引脚的截面尺寸建模不准，在做引脚折弯仿真时，得到的折弯应力数据就会和实际情况存在偏差，无法指导生产端的引脚成型工艺。

　　从设计思路上来说，建立这款晶体管的三维模型，完全是从工程应用的实际需求出发，没有做多余的外观美化，所有的结构特征都对应实物的实际功能：塑封本体的轮廓对应环氧封装的实体边界，三个引脚的尺寸对应PCB焊盘的匹配要求，正面的金属面对应散热安装的基准，每一个特征的尺寸都参考了器件手册的标称参数，同时结合实际量产器件的实物公差做了微调，保证模型既符合标准封装的尺寸规范，又能还原量产器件的真实形态。不管是用于通讯设备的控制板布局设计，还是用于学生的电子结构设计练习，这款模型都能提供精准的实体参考，帮助设计者提前规避装配环节可能出现的各类问题，减少不必要的设计迭代。
