俄式住宅弧形门牌号标识牌三维结构

　　做民用建筑标识配套的结构设计时，这类弧形地址牌的落地性往往比常规平面门牌更考验细节把控，很多刚接触标识建模的工程师容易只关注外观曲面的流畅度，忽略实际安装场景里的各类边界约束。先从应用场景说起，这类带放射状装饰的弧形门牌，主要适配俄式多层住宅的单元入口侧墙、独栋民居的院门立柱安装，区别于国内常见的平面冲压门牌，弧形结构能适配圆柱类安装基面，同时在不同角度的自然光下都能保持较好的可视性，避免平面牌在侧方视角出现反光看不清编号的问题。

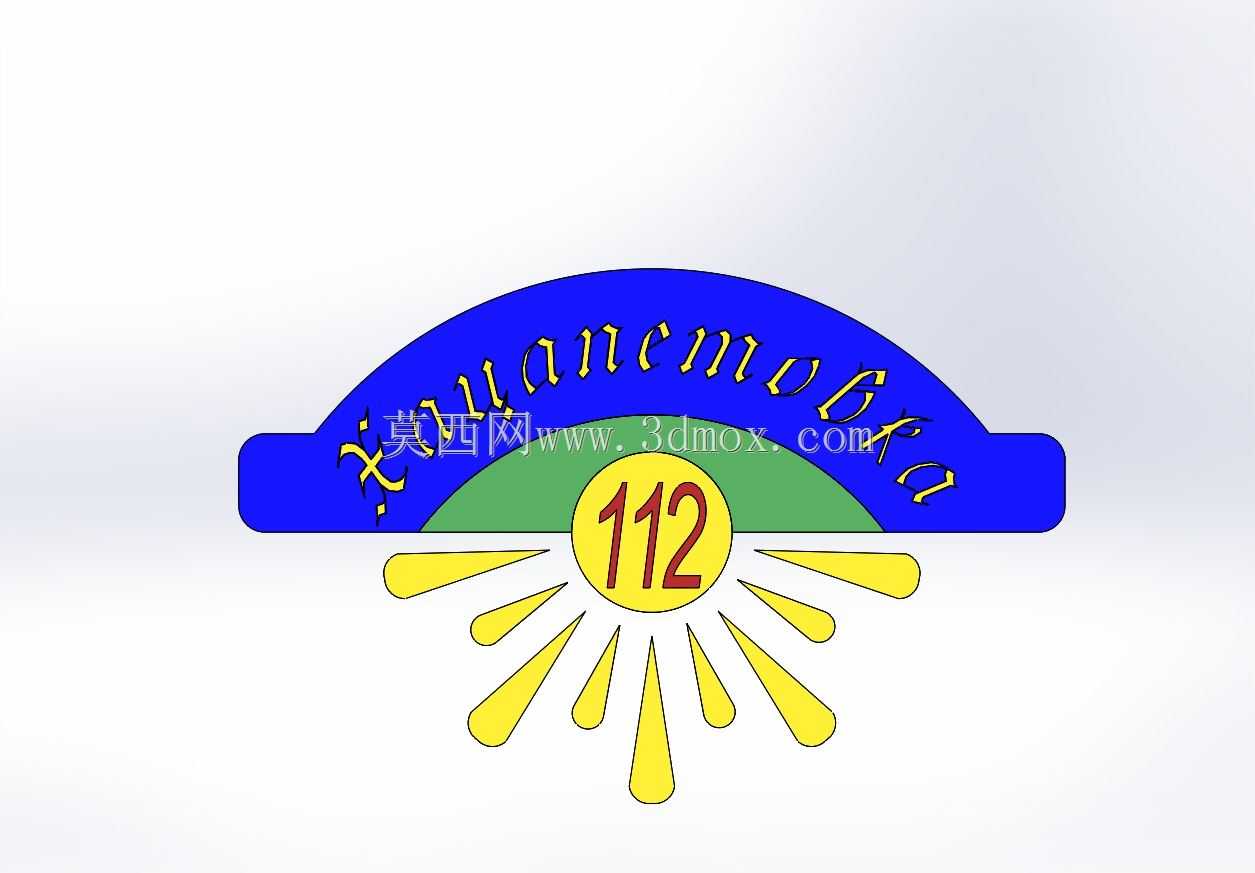

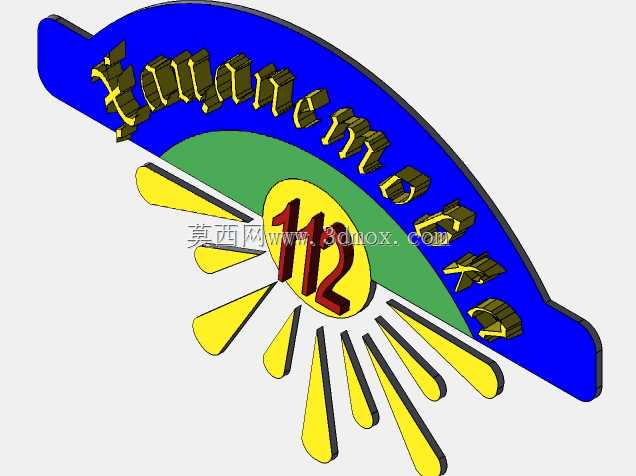

　　从功能特性上拆解，整个标识牌分为三个功能区：上部弧形文字区承担地址信息展示功能，中部半圆绿底区域做视觉缓冲，避免大字号编号和上部弧形文字出现视觉拥挤，下部放射状黄色装饰条一方面强化视觉引导，让行人视线自然聚焦到中间的数字编号上，另一方面弧形外伸的结构能在雨天引导雨水顺着装饰条边缘滴落，减少牌面水渍残留，降低长期户外使用的清洁维护频率。中间的数字编号采用凸起式结构设计，相比印刷或蚀刻工艺，凸起字符的耐磨性能更好，即便长期受风沙冲刷、紫外线老化，字符轮廓也能保持清晰，不会出现印刷层脱落导致编号无法识别的问题。

　　设计思路上，首先要确定安装基面的适配曲率，常规住宅入口圆柱的直径多在120mm到200mm之间，因此牌面的弧形内凹曲率要匹配这个区间的通用安装面，避免安装时出现牌面和基面贴合不严、需要额外打胶填充缝隙的问题。上部弧形文字的排版要严格遵循圆弧曲率做字符变形，不能直接把平面文字沿路径弯曲就完事，要保证每个字符的重心都垂直于安装基面，这样行人在正常站立视角下看到的文字不会出现倾斜变形，字符的字间距要随圆弧半径做渐变调整，靠近圆弧两端的字符间距适当放大，避免视觉上出现两端字符拥挤的观感。

　　尺寸与安装边界方面，整个牌面的横向总宽度控制在280mm到320mm之间，竖向总高度控制在180mm到220mm之间，这个尺寸区间既能保证10米外的行人清晰识别编号，又不会因为尺寸过大遮挡墙面其他管线或标识。安装孔位设置在牌面左右两端的蓝色平直段，孔位中心距离牌面边缘20mm，采用沉头孔设计，安装后螺丝头不会突出牌面，避免刮蹭过往行人，同时沉头结构能减少螺丝部位的积水，降低螺丝锈蚀的概率。牌面的整体厚度控制在3mm，采用ABS工程塑料注塑成型的话，这个厚度既能保证结构刚度，不会因为户外温差变化出现翘曲变形，又能控制整体重量，降低安装时对基面承重的要求，即便是空心砖墙面也能采用膨胀螺丝可靠固定。

　　细节结构上，数字编号的凸起高度控制在1.5mm，过高的凸起容易在运输过程中磕碰掉角，过低则无法形成足够的光影差，影响识别效率。下部放射状装饰条的末端做R2的圆角处理，避免尖锐边角造成安全隐患，同时圆角结构能减少应力集中，降低低温环境下装饰条受撞击出现断裂的风险。牌面的背面做网格状加强筋设计，筋高2mm，筋宽1.5mm，间距20mm，在不增加整体壁厚的前提下提升牌面的抗变形能力，避免夏季高温暴晒下牌面出现中间拱起的变形问题。颜色分区的边界做0.5mm的凸起挡边，方便后期喷涂上色时不同颜色区域不会出现混色问题，提升批量生产时的良品率。
