1/2寸黄铜内螺纹闸阀三维设计

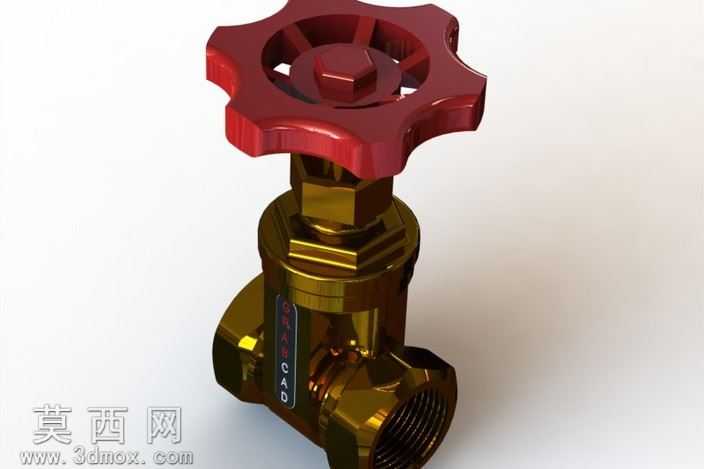

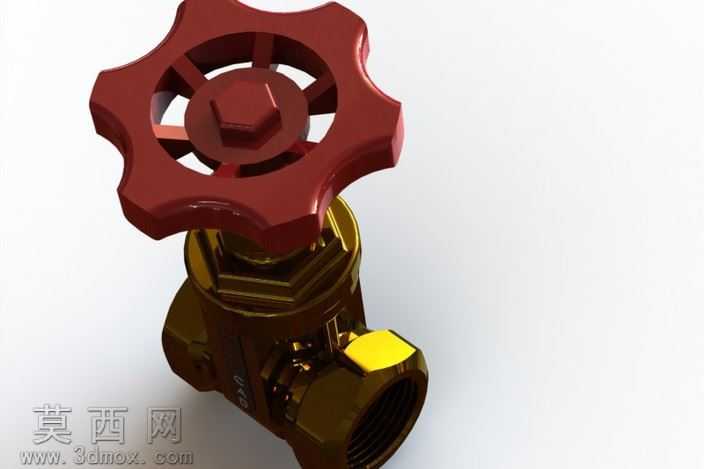

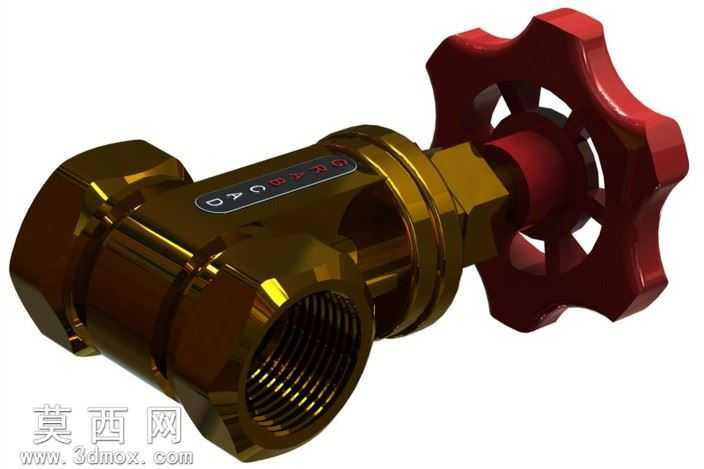

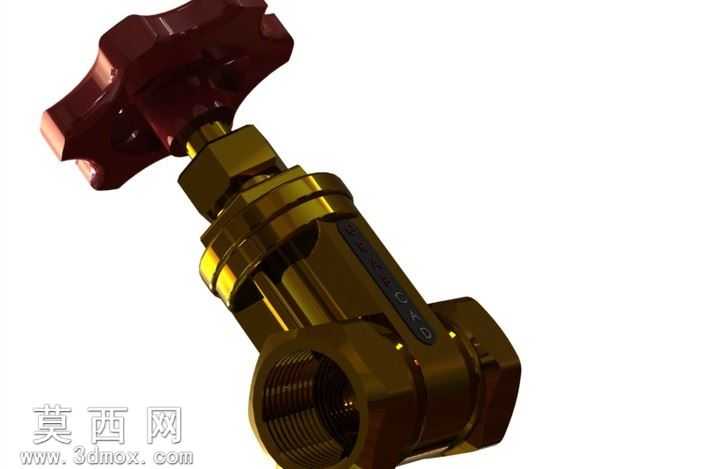

本作品为1/2英寸规格手动闸阀的三维设计成果，建模过程严格遵循民用管路闸阀的实际生产尺寸规范，完整还原了该类阀门的全部结构细节。建模阶段采用参数化设计思路，先通过旋转特征构建阀体的主体流道腔体，精准加工出两端的内螺纹连接结构，螺纹牙型符合管螺纹标准参数，保证虚拟装配时可与同规格管路接头实现无干涉配合。阀体中部的闸板腔采用拉伸切除特征成型，预留出闸板升降的活动空间，同时设计了对应的密封面安装位，还原真实阀门的密封结构逻辑。手轮部分采用多筋条轮辐式结构，通过圆周阵列特征快速生成均匀分布的轮辐，边缘做圆角过渡处理，既符合实际操作的握持手感要求，也避免了模型出现尖锐棱角的渲染瑕疵。阀杆部分采用梯形螺纹传动结构设计，建模时还原了螺纹的导程、牙型角参数，可直观展示手轮转动带动阀杆升降、从而控制闸板启闭的运动逻辑。材质与渲染阶段，阀体部分赋予抛光黄铜材质，调整金属反射率、粗糙度参数，还原黄铜五金件特有的暖金色金属光泽，表面添加细微的磨砂质感避免塑料感；手轮部分赋予酚醛塑料材质，设置为酒红色哑光质感，与黄铜阀体形成鲜明的视觉区分；阀体表面的标识牌采用凹凸贴图实现，还原产品的品牌标识细节。整体装配过程严格按照实际阀门的装配顺序完成，添加了同轴、重合等标准配合关系，各活动部件保留合理的运动间隙，既保证模型外观的完整性，也可用于后续的运动仿真演示。该模型完整还原了小口径家用闸阀的外观与结构特征，可用于管路系统装配演示、五金产品展示、相关课程教学案例等场景，建模过程中对细节的精细化处理，让模型在不同角度的渲染下都能呈现出接近真实产品的视觉效果。
