DN150PN10法兰式暗杆闸阀三维设计

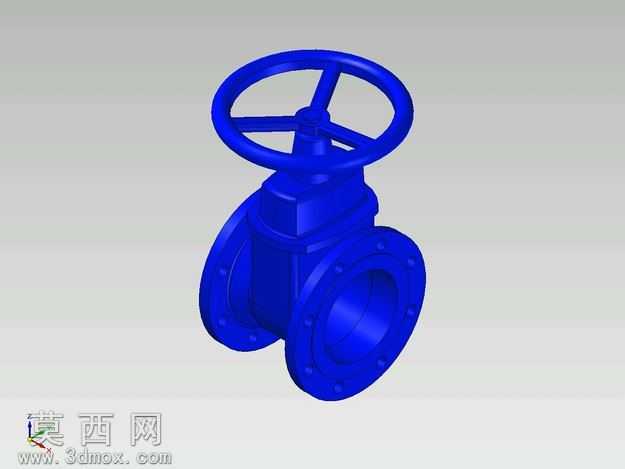

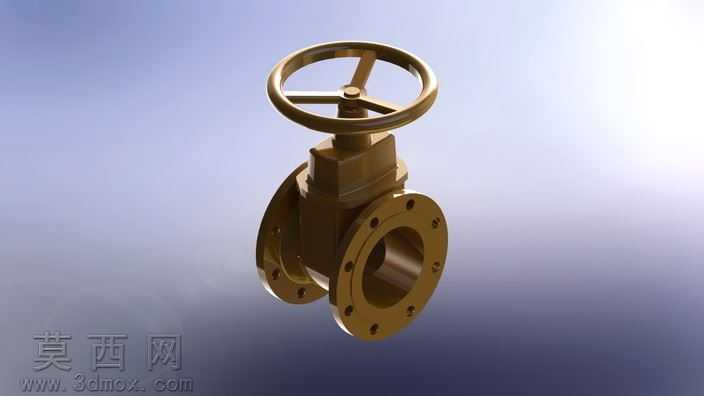

本作品为DN150PN10规格法兰连接闸阀的三维参数化建模成果，建模过程严格遵循DIN3352闸阀产品标准、DIN3202 F4系列施工长度规范开展，完整还原了该型号暗杆软密封闸阀的全尺寸结构特征。建模阶段以公称通径150mm、公称压力1.0MPa的核心参数为基准，首先搭建整体装配骨架，依次完成手轮、阀杆、阀盖、阀体、密封闸板、法兰连接端等核心部件的独立建模：顶部手轮采用轮辐式结构，通过参数化阵列实现三根轮辐与外圈轮缘的顺滑过渡，边缘做圆角处理还原实际铸件的工艺特征；阀杆部分匹配暗杆闸阀的结构特性，预留与手轮、闸板的装配配合位，公差配合符合管路阀门的通用装配要求；阀体采用流线型流道设计，内部流道做等径顺滑处理，降低介质输送过程中的流阻损失，两侧法兰端严格匹配PN10压力等级的法兰尺寸标准，均布螺栓孔的位置度、孔径参数完全符合对应法兰规范，法兰密封面的凸台结构、密封槽细节均做精准还原；闸板部分采用软密封适配结构，包覆密封层的外形与阀座密封位完全贴合，保证截断状态下的密封性能。材质与渲染阶段，整体闸阀采用工业铸件常用的蓝色防护漆质感，调整材质参数还原铸铁阀体经喷涂后的哑光漆面效果，金属部件的边缘做细微的反光处理，既区分不同部件的材质差异，也还原工业阀门成品的真实视觉效果；渲染过程采用柔和的工业产品布光方案，多角度展示阀门的外部轮廓、法兰连接结构、手轮操作位的形态，通过光影层次凸显阀体的铸造圆角、法兰螺栓孔、阀盖与阀体的连接凸台等细节特征。设计过程中充分考虑该型号闸阀的实际应用场景，所有结构尺寸均匹配市政给排水、工业低压流体输送管路的安装要求，模型装配关系完整，各部件无干涉错位，既可以用于产品展示、安装模拟，也可作为管路系统集成设计的配套三维元件，为相关工程设计、产品教学提供精准的三维数字模型支撑。
