明杆楔式单闸板闸阀三维结构设计

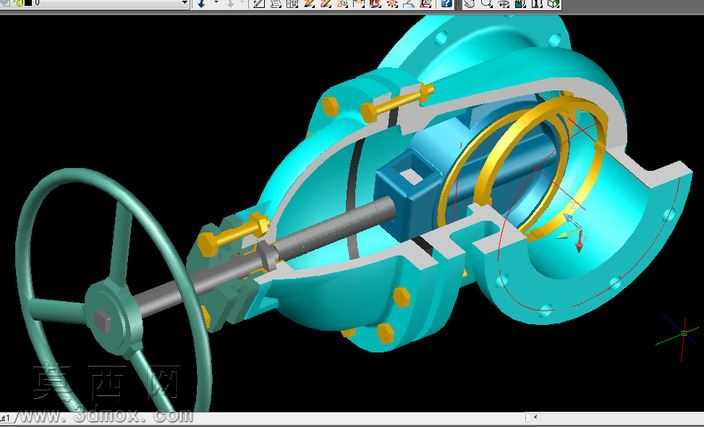

本闸阀三维模型采用全参数化建模思路完成，建模过程中严格遵循通用闸阀的设计规范与管路连接尺寸标准，完整还原了明杆楔式闸阀的全部内部构造与外部装配特征。模型采用剖视展示形式，将阀体内腔、闸板密封副、阀杆传动结构、手轮操作机构、阀体连接螺栓等核心部件的装配关系清晰呈现，便于直观理解闸阀的工作原理与内部构造。建模阶段对各零件的配合公差做了合理预留，阀体采用铸钢件的典型壁厚设计，两端法兰连接面的螺栓孔位、密封面尺寸均符合行业通用标准，可直接适配对应通径的工业管路安装需求。材质渲染上，阀体与阀盖部分采用青蓝色铸钢漆面效果，阀杆、连接螺栓、密封环等金属零件采用黄铜与不锈钢金属质感区分，手轮采用铸铁哑光材质，不同材质的视觉区分度高，既提升了模型的展示效果，也清晰划分了不同功能的零件区域。结构设计上，该闸阀采用明杆结构，阀杆随手轮转动做升降运动，可直观判断阀门的启闭状态；楔式单闸板的密封结构设计，保证了阀门关闭时的密封性能，阀杆与阀盖之间的填料密封区域也做了完整建模，还原了实际产品的密封防漏结构；阀体与阀盖采用法兰螺栓连接，连接螺栓沿阀盖周向均匀布置，符合中低压管路阀门的连接设计规范。整个模型的装配逻辑完全贴合实际生产装配流程，各零件之间无干涉错位，可用于阀门原理教学、产品结构展示、管路系统装配模拟等场景，也可作为闸阀产品改型设计的基础参考模型，帮助设计人员快速理解闸阀的核心结构逻辑，缩短产品开发前期的结构梳理周期。
