饲料输送管路止回阀结构展示模型

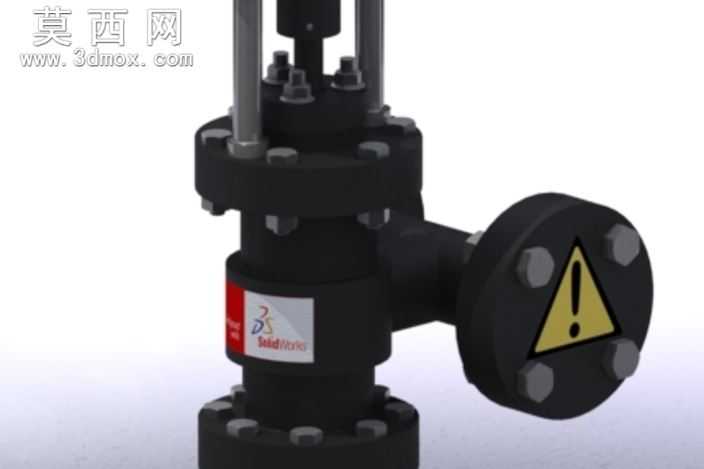

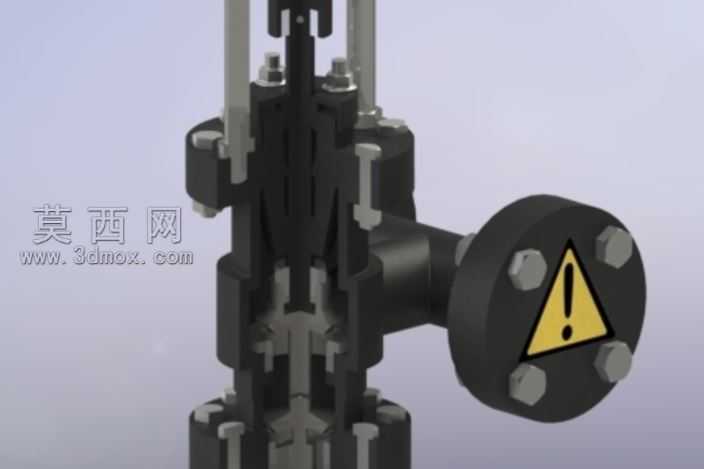

本模型为饲料输送管路专用止回阀的三维结构展示模型，建模阶段采用自底向上的装配设计思路，首先对止回阀内部的启闭件、阀杆、密封组件等核心零件进行单独参数化建模，严格参照饲料输送工况的尺寸规范设定各零件的配合公差，确保后续装配环节无干涉问题。零件建模过程中，对阀体的铸造圆角、法兰盘的螺栓孔位、阀杆的导向槽等细节特征进行了精细化还原，未省略任何影响结构认知的细小结构。装配阶段按照实际产品的组装顺序依次完成阀座安装、启闭件定位、阀杆装配、上盖紧固、侧法兰对接等步骤，所有螺栓、螺母等标准件均按照实际规格调用，完整还原了产品的真实装配关系。材质渲染环节，针对阀体的铸铁材质设置了哑光深灰金属质感，对螺栓等标准件赋予镀锌亮面金属材质，密封件部分采用黑色橡胶材质表现，警示标识区域使用黄底黑边的警示配色，通过不同材质的区分让各部件的功能和位置一目了然。模型专门设置了半剖视角的展示模式，能够清晰呈现内部介质的流向通道、启闭件的活动行程、密封面的贴合位置，直观展示止回阀在饲料输送过程中防止介质倒流的工作机制，可用于饲料加工设备的管路设计演示、阀门产品的结构教学、工况适配性验证等场景，帮助使用者快速理解该类止回阀的工作原理与结构特点，无需拆解实体产品即可掌握内部构造细节。
