工业流体控制用手动球阀三维设计

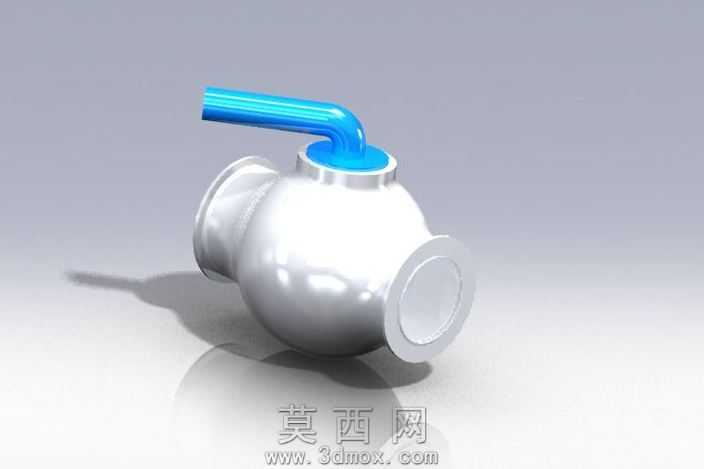

本作品为工业管路系统常用的手动球阀三维设计模型，采用主流三维建模软件完成全参数化构建，整体建模过程严格遵循机械设计规范，先通过草图绘制勾勒阀体的球形腔体轮廓、两端法兰连接结构的基准截面，再利用旋转、拉伸、布尔运算等特征命令生成阀体主体结构，保证球形流道的同轴度与内壁光滑度，降低流体输送过程中的阻力损耗。模型的手柄驱动部分采用弯管式蓝色操作手柄设计，建模时单独构建手柄的弯曲流线形态，与阀杆顶部的连接位做了精准的配合约束，还原真实球阀的90度旋转启闭操作逻辑，阀杆与阀体的密封配合位也做了细节结构还原，符合实际产品的装配关系。材质渲染阶段，阀体主体赋予抛光金属材质，调整金属粗糙度、反射参数模拟不锈钢铸造后的亮面金属质感，清晰呈现阀体曲面的光影过渡与结构轮廓；操作手柄赋予亮蓝色工程塑料材质，通过调整漫反射、高光参数区分与金属阀体的材质差异，让整体模型的视觉层次分明，结构辨识度高。设计过程中充分考虑球阀的实际应用场景，两端法兰结构按照通用管路连接标准做了尺寸匹配，可直接适配对应通径的工业管路，球形阀芯的启闭行程做了限位结构设计，保证手柄旋转到开关位时的定位准确，整体模型无冗余特征，结构逻辑清晰，既可以作为工业设计教学的演示案例，也能为实际球阀产品的结构优化、改型设计提供三维参考，还原了手动球阀结构紧凑、启闭迅速、流体阻力小的典型产品特性。
