带安装耳壁挂式塑料电子接线防护壳体

　　这类带侧装固定耳的分体式塑料壳体，是小型电子模块、通讯采集单元、传感变送电路最常用的防护封装结构，日常在工业现场的分布式IO模块、小型信号中继器、门禁控制单元、环境监测传感节点里都能看到同结构产品的应用，核心作用是为内置的PCB电路板、接线端子提供物理防护，隔绝现场的粉尘、溅水，同时避免电路直接暴露被外力磕碰损坏，也能防止无关人员误触内部带电部件。从结构设计来看，壳体采用上下扣合的分体结构，上下壳的配合止口做了错位搭接设计，不需要额外打胶就能实现基础的防溅防尘效果，装配时可以通过卡扣预定位，再用螺丝从壳体内部或者底部的固定柱锁紧，装配后外观没有外露的螺丝头，整体整洁度更好，也能避免外部螺丝长期使用出现锈蚀的问题。

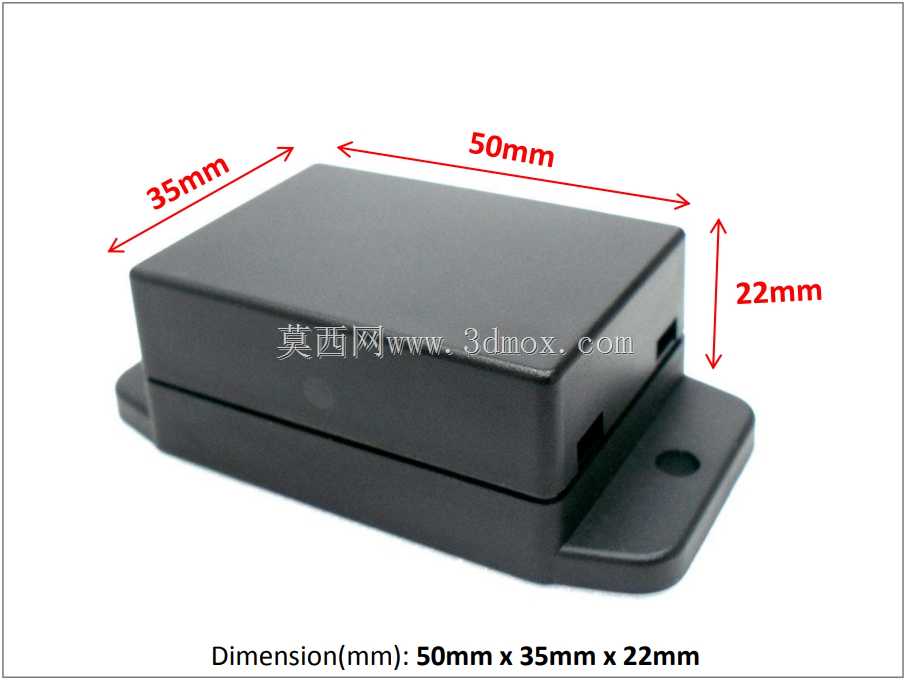

　　两侧延伸出的带孔安装耳是这个壳体最具实用性的设计，安装耳和下壳为一体注塑成型，不需要额外加装固定支架，安装时直接通过M3或者M4的螺丝穿过耳片上的安装孔，就能把整个壳体固定在设备机柜内壁、墙面安装板、设备机架的型材面上，不需要在壳体主体上开孔，不会破坏壳体本身的防护性能，安装耳的位置做了局部加厚处理，拧紧固定螺丝的时候不会出现耳片开裂的问题，长期使用也不会因为设备振动出现固定位松脱。尺寸参数上，壳体主体的长宽高分别为50mm、35mm、22mm，这个尺寸刚好适配常规的小型PCB板，内部的安装柱高度经过匹配，上下壳合紧后刚好可以把PCB板卡在中间的定位柱上，不需要额外打胶固定，PCB板上可以布置的电路规模足够容纳一路到两路的信号采集、

　　通讯转换电路，比如RS485中继模块、温湿度变送电路、小型开关量采集单元都能轻松容纳，内部的净空高度也足够放置接线端子，侧面预留的槽位可以根据使用需求自行开孔，走通讯线或者电源线，不会影响上下壳的扣合精度。设计的时候需要重点关注几个边界细节：首先是安装耳的开孔中心到壳体侧壁的距离，要预留足够的螺丝扳手操作空间，实际安装的时候不用额外挪动周边的其他器件就能完成螺丝锁紧；其次是上下壳的配合间隙要控制在0.1mm以内，既保证装配的时候可以顺畅扣合，又不会出现缝隙过大导致粉尘容易进入的问题；壳体的边角都做了R2左右的圆角过渡，没有尖锐的棱角，注塑生产的时候不容易出现缺胶、飞边的问题，日常安装维护的时候也不会划伤操作人员的手部；

　　壳体材质一般选用ABS或者阻燃PC材质，表面做哑光磨砂处理，不容易残留指纹和污渍，在工业现场使用的时候耐油污性能更好，长期光照下也不容易出现老化变脆的问题。这类壳体的通用性极强，不需要开模定制就能满足大部分小型电子模块的封装需求，结构设计的时候已经提前考虑了PCB安装、接线走线、现场固定的全流程需求，做小型电子设备开发的时候直接选用这类标准壳体，可以大幅缩短产品的开发周期，不需要额外投入壳体开模的成本，也能保证设备外观的规整度和防护性能。在做三维建模的时候，要重点还原上下壳的止口配合结构、内部的PCB固定柱位置、安装耳的开孔尺寸和位置精度，这些尺寸直接决定了后续实物装配的适配性，如果固定柱的位置偏差超过0.2mm，就会出现PCB板装不进去或者上下壳合不拢的问题，安装耳的开孔位置如果偏差过大，现场安装的时候就会和预设的安装孔位对不上，需要重新打孔，影响施工效率。另外壳体的壁厚设计均匀控制在2mm左右，既保证足够的结构强度，又不会因为壁厚不均导致注塑的时候出现缩痕、变形的问题，安装耳和壳体主体的连接位置做了渐变加厚的过渡，避免应力集中导致耳片断裂，这些细节都是这类通用防护壳体在长期实际使用中沉淀下来的成熟设计，建模的时候还原这些细节才能保证模型具备实际的生产参考价值。
