3.2寸240x320分辨率TFT液晶显示模组

项目分类:显示屏 发布时间:2022-05-13 ID:635051
  • 3.2寸240x320分辨率TFT液晶显示模组
  • 3.2寸240x320分辨率TFT液晶显示模组

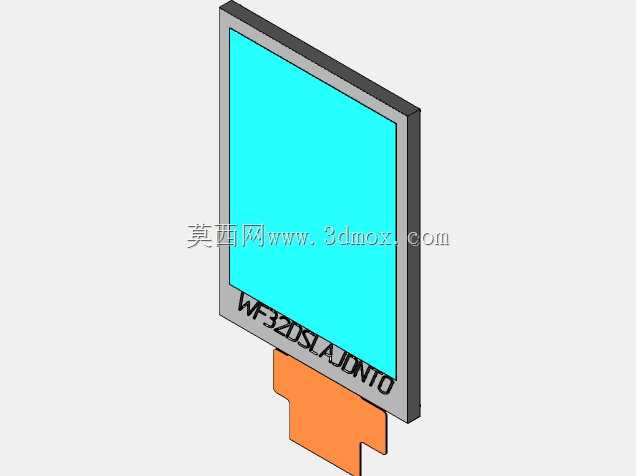

  在工业手持检测设备、小型温控仪表、嵌入式人机交互终端的开发过程中,显示模组的选型与结构适配始终是结构工程师需要重点考量的环节,本次建模的这款3.2英寸TFT显示模组,正是针对小尺寸嵌入式显示场景完成的全参数还原建模,可直接用于设备前期结构干涉校验、安装位匹配验证工作。从实际应用场景来看,这类小尺寸彩屏模组常被部署在便携式测温仪、小型工业控制盒、桌面式检测仪表、手持数据采集终端上,承担参数数值显示、状态图标反馈、简易交互界面输出的功能,相比同尺寸段的单色段码屏、字符屏,TFT彩屏可支持多色彩的界面元素渲染,能够同时展示数值、进度环、状态标识等多类信息,大幅提升小型终端的信息传递效率。从功能特性层面看,该模组分辨率为240*320,

  属于QVGA规格的经典小尺寸彩屏,采用IPS广视角显示面板,在设备倾斜摆放、操作人员从不同角度观测屏幕时,不会出现明显的色彩偏移、内容发虚问题,适配工业场景下多人观测、非正视角查看的使用需求;屏幕表面覆盖硬化防护层,可抵御日常使用中的轻微剐蹭,避免普通装配、运维过程中硬物接触造成的屏幕划伤。模组背部采用FPC软板加补强钢片的结构设计,软板上集成了驱动IC、背光供电电路、接口焊盘,既可以通过FPC弯折实现设备内部的走线避让,也能通过补强钢片保证装配时的结构强度,避免插接、焊接过程中软板受力损坏。在设计思路的还原上,建模过程严格对照实物的装配边界做参数还原:屏幕可视区对角线尺寸为3.2英寸,整体模组的外框尺寸严格匹配实物公差,

  屏幕四周的黑边宽度、FPC软板的伸出长度、弯折区域的预留空间、背部金手指的引脚间距都做了1:1的参数复刻,能够直接导入设备总装文件中做干涉检查。安装边界方面,该模组采用前装压合的装配方式,屏幕正面的边框预留0.3mm的压合台阶,设备面壳的开窗尺寸需要匹配屏幕可视区尺寸,同时预留0.2mm的装配间隙避免压合过程中挤压到液晶层造成显示异常;背部FPC软板的最小弯折半径不小于3mm,结构设计时需要在屏幕背部预留足够的走线空间,避免软板过度弯折造成线路断裂;接口部分采用通用的SPI/8080并行接口兼容设计,焊盘位置与通用3.2寸TFT屏的引脚定义完全匹配,可兼容市面上主流的显示驱动方案,不需要额外做转接板设计。从实际选型适配的角度看,

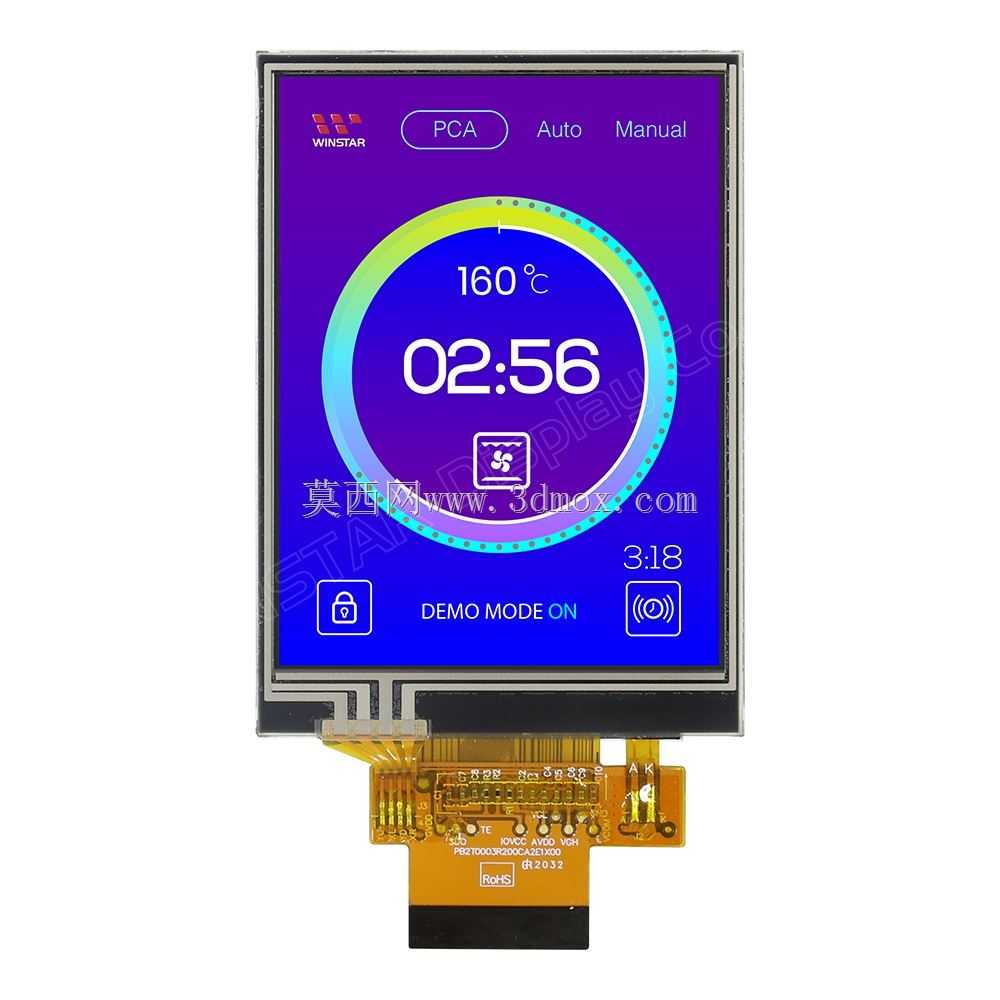

  这类小尺寸TFT模组的厚度控制在4.2mm以内,加上背光层的总厚度不会超过5mm,对于内部空间紧凑的手持设备、小型仪表来说,不会占用过多的内部堆叠空间,背光采用侧入式LED背光,亮度可通过PWM信号调节,能够适配强光户外、暗光室内等不同光照环境下的显示需求,屏幕表面的防眩光处理也能避免强光下的反光问题,保证户外作业时屏幕内容清晰可读。建模过程中还还原了屏幕显示区域的演示界面效果,包含环形进度条、数值显示区、状态图标位,能够在做设备外观评审时直观呈现屏幕点亮后的视觉效果,方便结构、UI、硬件团队同步评估界面布局与外壳开窗的匹配度,减少后期开模后的调整成本。对于需要做小型嵌入式终端开发的结构工程师来说,该模型可直接用于前期的堆叠设计,不需要反复对照实物样品测量尺寸,能够大幅缩短前期方案设计的周期,同时模型中预留的装配定位柱位置、双面胶粘贴区域也完全匹配实际生产中的装配工艺,可直接导出工程图用于外壳模具的开窗、定位结构设计。
