2.8寸TFT带SD卡槽触控显示屏模组

　　在嵌入式控制终端、小型人机交互面板以及桌面级开发验证项目里，显示模组的选型往往直接决定整机面板的开孔尺寸、主板布局走线以及后期交互调试的工作量。这款2.8英寸TFT LCD触控模组，正是面向这类紧凑安装场景完成的结构还原，建模过程中优先把板边排针、屏幕视区、背部支撑脚以及侧边存储卡槽的相对位置逐一核对，避免装配阶段出现干涉。

　　从实际用途来看，这类模组常被嵌入到小型实验台控制盒、简易参数采集终端、教学演示装置以及轻量化工业操作面板中，承担状态数值显示、触控菜单选择、波形简易绘制以及交互指令输入的功能。模组自带电阻触控层，配合板载SD与MicroSD卡座，可以在不依赖主板大容量存储的情况下，直接读取字库、图片资源或者缓存运行日志，这一点在做脱机演示界面时尤为实用。

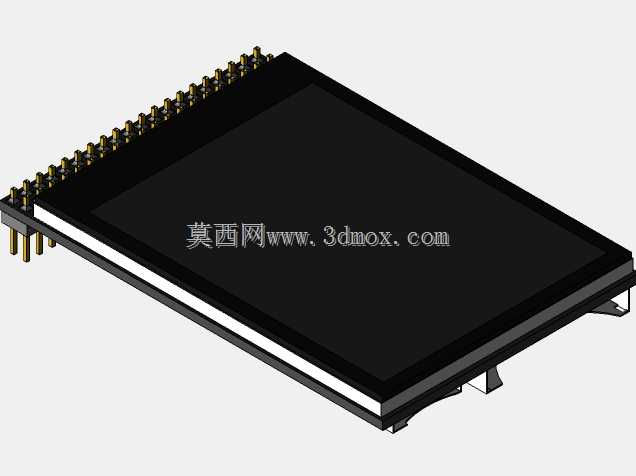

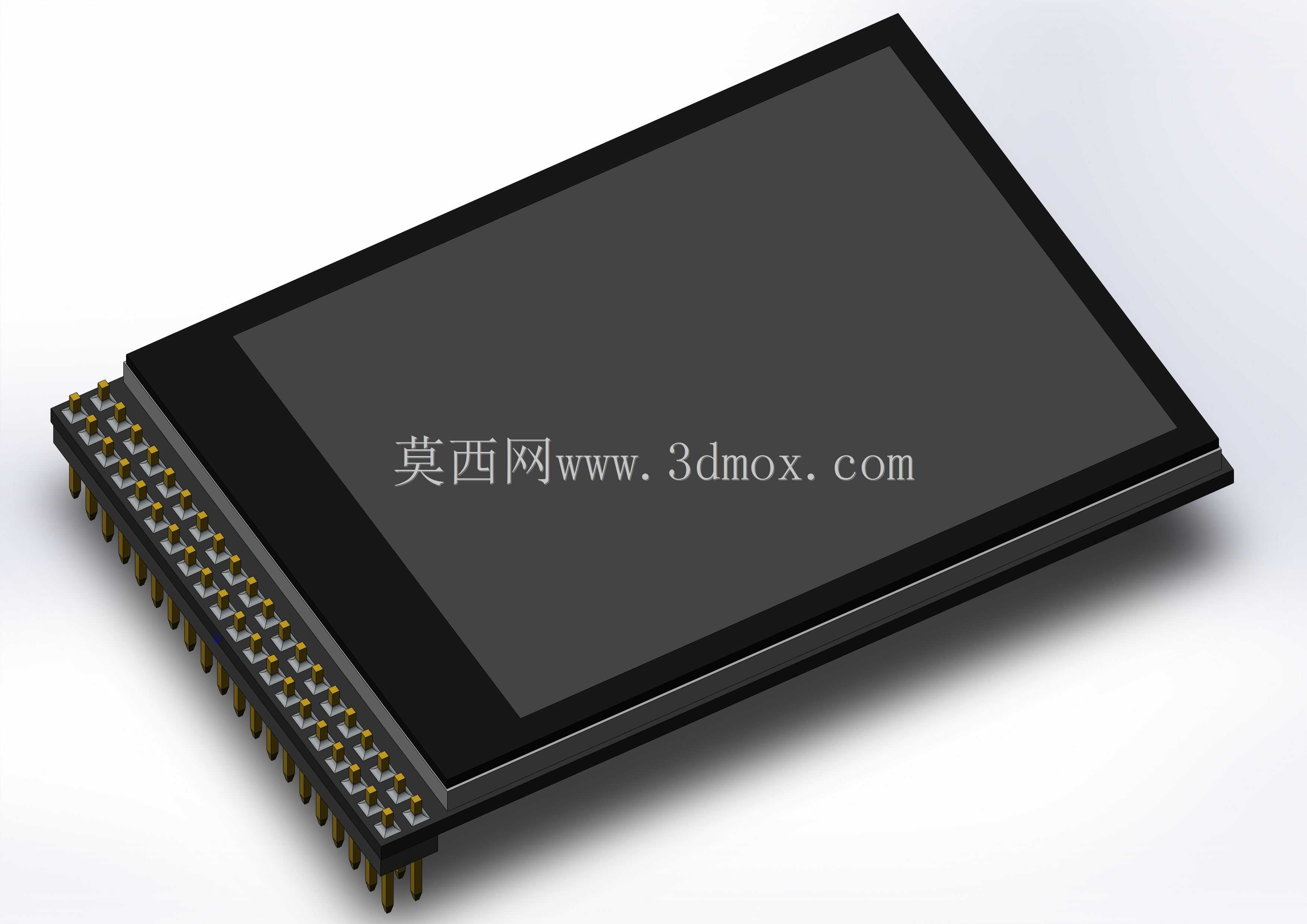

　　结构设计上，屏幕有效显示区域占据模组正面绝大部分面积，黑色封边围绕液晶面板形成规整的矩形视区，四周留出的边框宽度兼顾了前面板粘贴密封泡棉与卡扣固定的需求。模组一侧沿长边布置双排排针，针脚间距统一，针体高度与板厚保持一致，建模时将每一根针脚的位置、端部金属色泽以及排针塑料基座都做了还原，方便工程师在主板堆叠时准确预留插座高度，防止排针与外壳内壁发生顶碰。

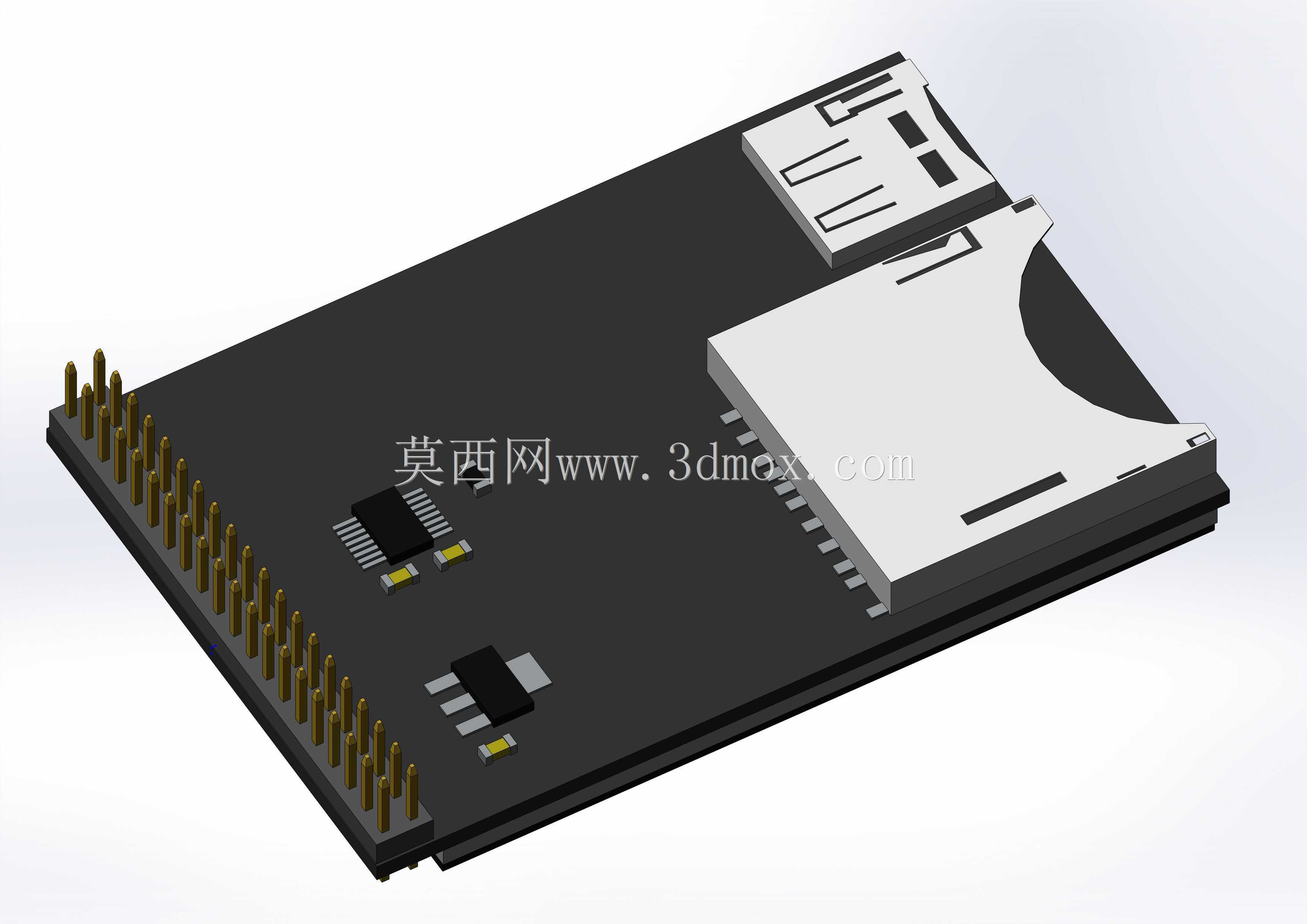

　　背部结构同样值得关注，模组下方伸出数个小型支撑固定脚，这些支脚在整机装配时可以卡在面板定位槽内，或者配合螺丝柱实现限位，减少屏幕受力后出现的翘曲。存储卡槽布置在板边易插拔的位置，实际装机时需要在外壳对应侧面预留插拔开口，开口高度既要保证卡体顺利进出，又要避免开口过大影响面板防护等级。

　　安装边界方面，整模组呈薄型长方体形态，厚度方向由液晶层、触控层、PCB板与背部元件叠加构成，在外壳内部预留空间时，不能只按屏幕可视区厚度计算，必须把背部排针焊接高度、卡座凸起以及支撑脚高度一并纳入。前面板开孔建议围绕可视区略作退让，开孔边缘与黑边之间保留均匀压接宽度，这样既能遮挡屏幕边缘漏光，也能让触控面与面板表面保持平齐。

　　散热与装配间隙同样需要在结构阶段考虑。TFT模组工作时背部驱动芯片会产生一定热量，密闭盒体内若紧贴电池或稳压模块，应在板背与相邻器件之间留出空气层，必要时在外壳对应位置开设散热孔。排针连接方式适合频繁调试的开发场景，若产品面向长期固定安装，也可在结构验证后改用锁紧插座，进一步提升抗振动能力。

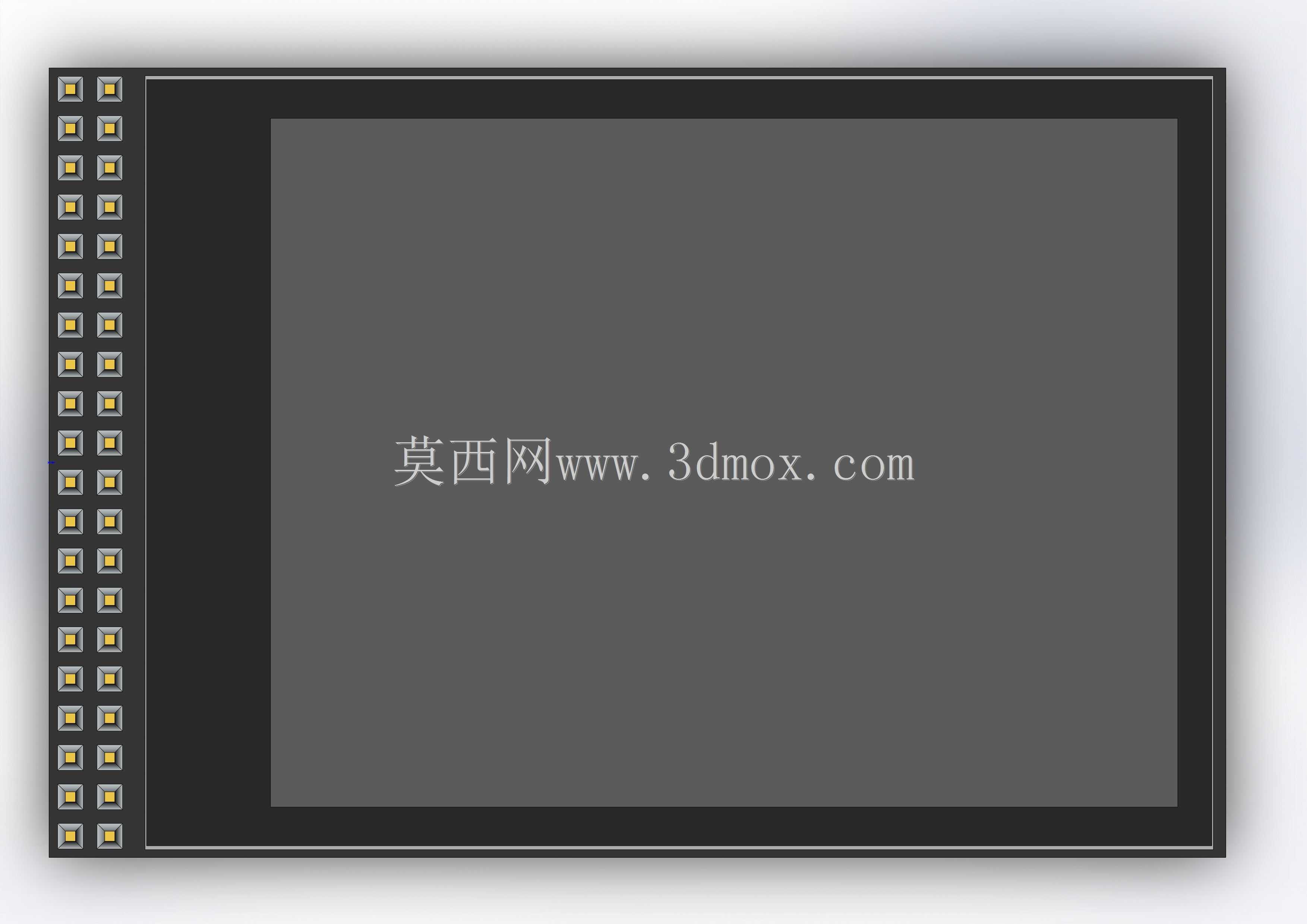

　　建模呈现时，屏幕表面以纯黑熄屏状态表达，能够清晰反映玻璃面板的平整边界与反光关系；板体边缘的金属固定孔、排针阵列以及背部细小元件的高低落差，都为干涉检查提供了直观参照。对结构工程师而言，把这类显示模组提前放入整机三维布局中，可以同步完成面板开孔、主板定位、接线空间校核与人机操作角度评估，减少样机阶段反复修改外壳模具的风险。

　　在通讯工具类与数码电子产品开发中，显示模组往往是用户接触最直接的部件，其安装角度、表面高度与周边按键的相对关系，都会影响操作体验。通过完整的三维结构数据，设计人员可以在虚拟装配环境中模拟手指触控范围，检查屏幕边缘是否被外壳边框遮挡，同时评估排线弯折半径与卡槽操作空间，让硬件选型、结构设计与交互布局在同一模型基础上协同推进。
