高精度接触式测温仪PCB板结构设计

　　这款测温设备的PCB板设计，完全围绕手持接触式测温的实际使用场景展开，从结构布局到元件排布都贴合日常测温操作的使用逻辑。日常使用中，这类测温设备多用于人体体温快速筛查、物体表面温度点测，需要兼顾手持握持的舒适度、读数的直观性，以及测温模块的信号稳定性，PCB作为整支测温仪的核心承载部件，所有设计细节都服务于这些实际使用需求。

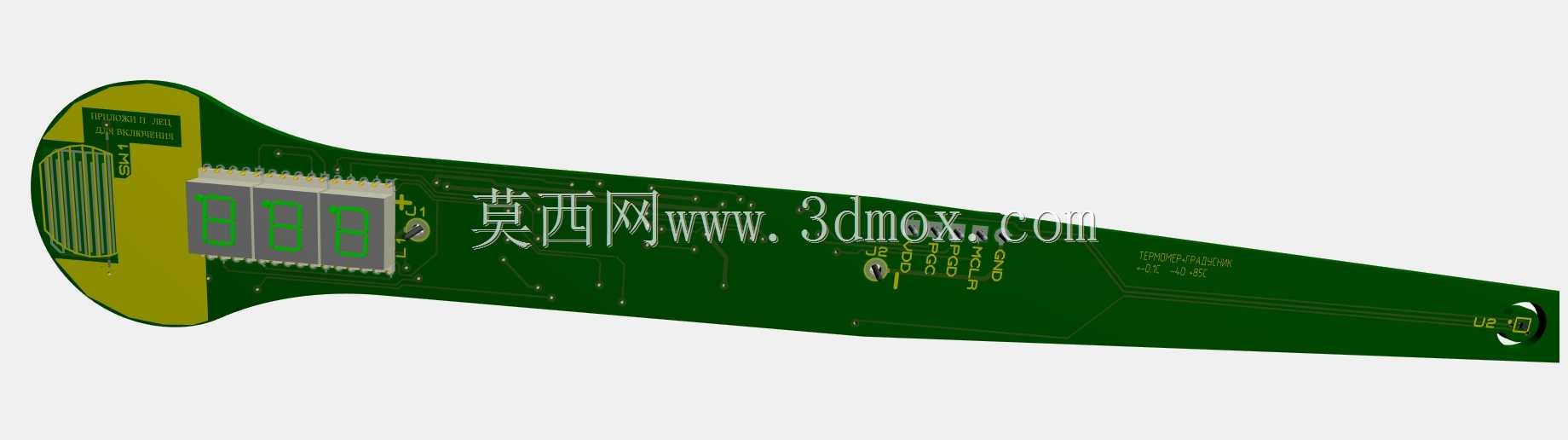

　　从功能特性来看，板载集成了三位数码显示模块、测温传感信号处理电路、按键触发电路以及电源管理单元，数码管直接焊接在PCB前端靠近探测端的位置，使用者握持设备时视线自然落在显示区域，无需刻意调整角度就能快速读取温度数值，三位数码的显示精度可以达到0.1摄氏度，完全满足日常体温监测、工业小件表面测温的精度要求。测温传感单元的走线做了等长处理，尽可能减少信号传输过程中的损耗和干扰，避免出现数值跳变、测温偏差过大的问题，电源回路做了独立的铺地隔离，防止电源纹波影响测温传感的采样精度。

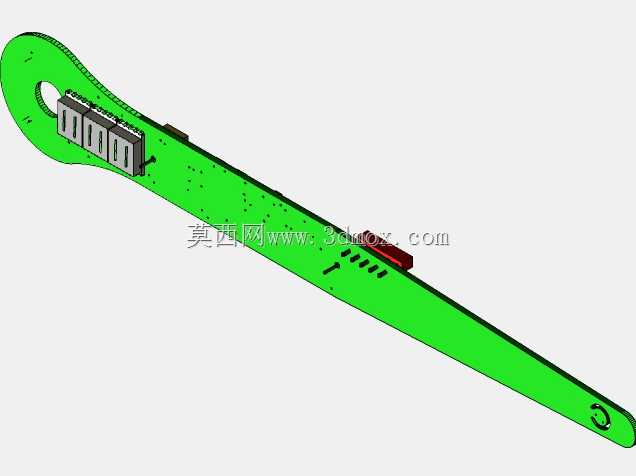

　　设计思路上没有采用常规的矩形PCB结构，而是根据手持测温仪的外壳轮廓做了异形裁切，板身从前端显示区域向后逐渐收窄，刚好适配手持部位的外壳弧度，不需要额外增加支撑结构就能直接卡入外壳的定位槽内，减少了组装时的固定零件数量，也能避免PCB在外壳内出现晃动移位。板边预留了三个定位孔，分别对应外壳内部的定位柱，组装时直接对准孔位压入即可，不需要打胶或者额外锁附螺丝，大幅提升组装效率。元件排布上把重量较大的电容、接口元件布置在板身靠近握持重心的位置，避免整支设备出现头重脚轻的问题，长时间握持也不容易产生疲累感。

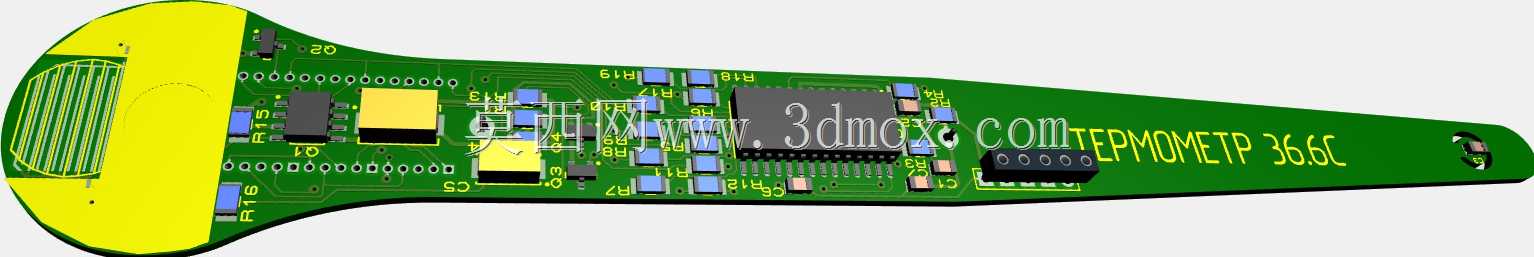

　　外形尺寸与安装边界方面，板身总长度匹配常规手持测温笔的外壳长度，前端显示区域的宽度刚好适配三位数码管的安装尺寸，两侧预留的间隙不超过1毫米，刚好可以嵌入外壳前端的显示窗口边框，不需要额外增加遮光罩就能避免数码管光线从侧边漏出，影响显示清晰度。板身最窄处的宽度刚好贴合手持部位的外壳内径，两侧预留的0.2毫米间隙是为了适配外壳注塑时的尺寸公差，避免出现PCB装不进去或者装入后旷量过大的问题。板尾预留了USB充电接口的焊盘位置，接口边缘和板尾端面的距离严格匹配外壳充电口的开孔位置，组装后接口端面和外壳外表面基本齐平，不会出现接口内凹或者外凸过多影响插拔的问题。

　　布线层面，所有大电流的电源走线都做了加宽处理，满足充电时的载流要求，避免长时间充电出现走线过热的问题，信号走线全部避开了板上的安装孔和结构裁切位置，防止组装时螺丝或者外壳筋位压伤走线造成短路。数码管下方的区域做了整面铺地，既可以屏蔽外界信号对显示电路的干扰，也能提升板身前端的结构强度，避免设备不慎掉落时PCB前端出现弯折断裂的问题。按键焊盘的位置刚好对应外壳侧面的按键开孔，按键触发的行程和外壳按键的凸起高度做了匹配，按压时不需要太大的力度就能触发测温，同时也不会出现误触的问题。
