重载辊筒输送台1200x1560结构设计

项目分类:输送机 发布时间:2022-05-13 ID:635140
  • 重载辊筒输送台1200x1560结构设计
  • 重载辊筒输送台1200x1560结构设计

  这套辊道输送装置在车间布局里承担的是托盘、工装板或成件箱体的直线转运任务,常见于装配线末端、包装工位衔接段、仓储分拣区以及机加工工序之间的工件暂存过渡。它不像皮带机那样适合散料或软包装,辊筒承载面更适合底面刚性较好、重量偏大的载荷,托盘带着工件压上去后,多根辊筒共同分担接触压力,单点受力被分散到整排辊轴和两侧机架上,重载工况下机架变形更容易控制。

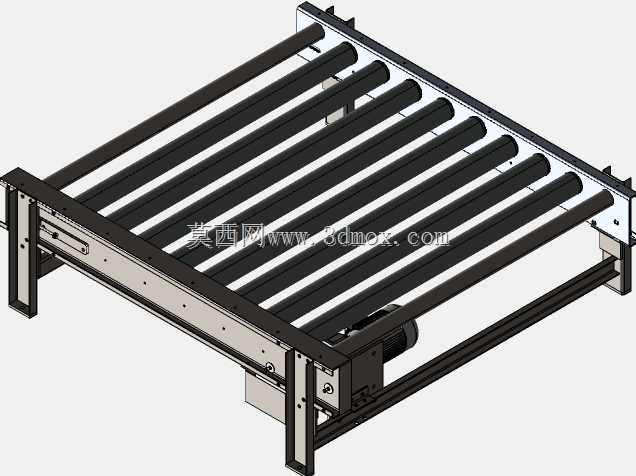

  从结构上看,设备主体由平行布置的多根输送辊筒、两侧纵向支撑梁、端部及中部支腿、底部驱动单元和安装底座组成。辊筒沿输送方向等距排列,间距需要结合被输送物最小底面尺寸确定,避免小件在两根辊筒之间卡滞;对于托盘类载荷,通常保证托盘行进方向任意位置至少有三根辊筒同时接触,运行才会平稳。两侧纵梁既是辊筒轴端的安装基准,也是主要承力构件,辊筒轴端通过轴承座或开孔定位固定在梁体上,装配时要控制各辊筒轴线的平行度,否则载荷走行时会出现跑偏、偏磨甚至卡料。

  驱动部分布置在机架下部一侧,通过电机减速后带动辊筒转动,动力传递可采用链传动、同步带或电动辊筒方案。下部安装的方式既节省输送面两侧空间,也方便在产线侧边布置护栏、扫码器、阻挡气缸等附属机构;维护时人员可从机架侧面接近张紧部位和驱动连接件,不需要拆解输送面。支腿采用型钢焊接或螺栓拼装结构,腿底带有安装底板,可通过膨胀螺栓固定在地面预埋板上,也可在底板下加减振垫调节水平;多组支腿沿长度方向分布,跨距根据纵梁挠度校核设定,避免满载时中段下挠过大影响辊筒啮合与输送高度。

  外形边界上,输送台面宽度对应1200毫米级载荷通道,长度方向覆盖1560毫米左右,属于短节距标准输送段,既可以单独作为一个工位过渡台使用,也可以多段首尾拼接成长距离输送线。拼接时需要对齐相邻两段的输送面高度和辊筒中心线,段间留缝不能过大,防止托盘边缘磕碰;高度方向支腿留出了下部驱动和清扫空间,输送面离地高度可按照人机操作高度或前后设备接口高度调整,常见对接装配线时取700至900毫米区间,对接仓储立体库入口时则跟随库台接驳高度。

  建模过程中,机架部分要先建立纵梁与支腿的焊接骨架基准,再在纵梁上按阵列特征生成辊筒安装位,每根辊筒作为子装配包含筒体、轴芯、轴承和端盖,轴端与梁体的配合关系要体现定位约束。驱动单元单独做成装配体安装在电机座上,链条或带传动路径要包络正确,避免运动仿真时与支腿、横撑发生干涉。输送面上方要预留工件通过空间,两侧留出护板和传感器安装位置,底部则考虑电控线缆走线和接油盘空间。

  实际选型时,单根辊筒的直径、壁厚和轴径要依据单件最大载荷、辊筒间距以及动载冲击系数计算;机架型钢规格随跨度和载荷升级,输送速度则由产线节拍决定,重型托盘输送一般取低速平稳区间,启停时配合减速电机缓启缓停,防止载荷惯性移位。安装边界还要注意地面平整度、驱动侧检修通道宽度,以及与前后翻转机、顶升移栽机、旋转台等设备的接口坐标,保证整线联动时工件过渡顺畅,不出现高差卡阻。
