模块带式转弯输送机结构设计

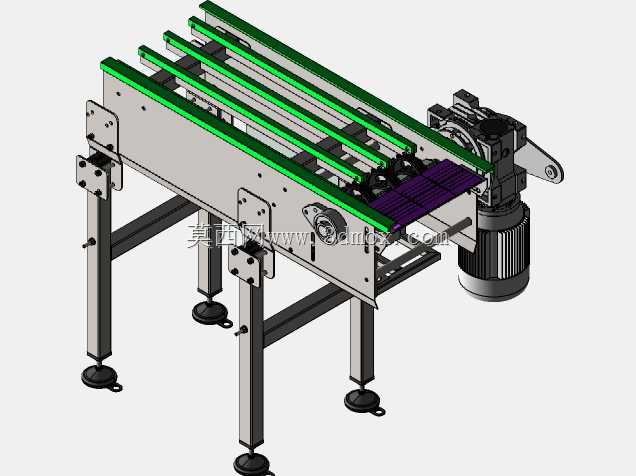

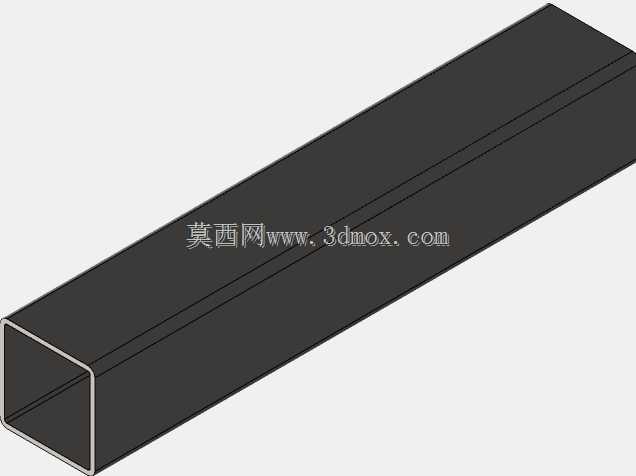

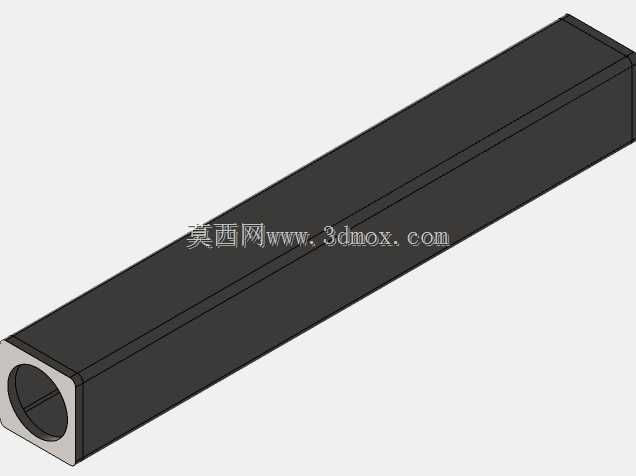

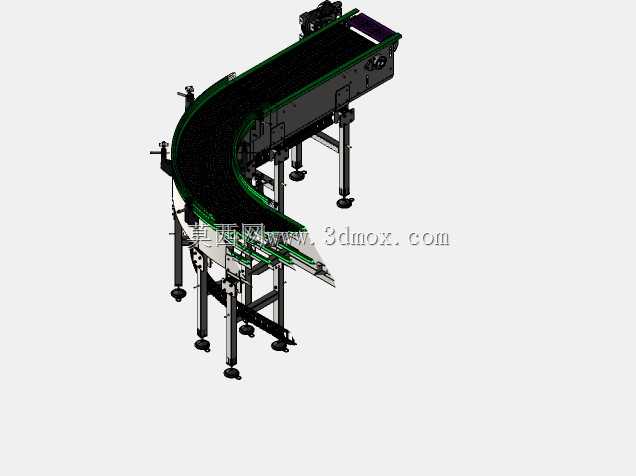

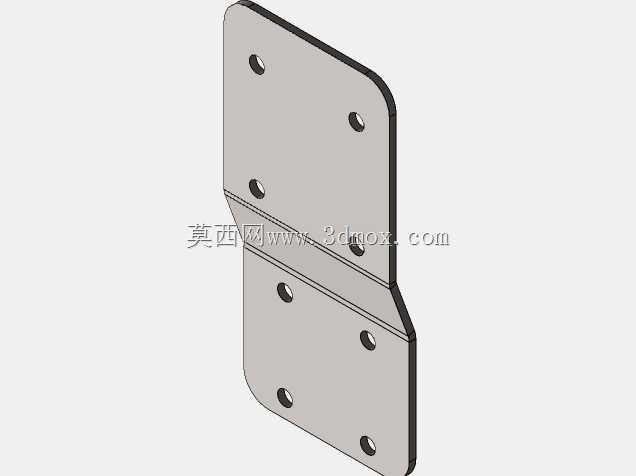

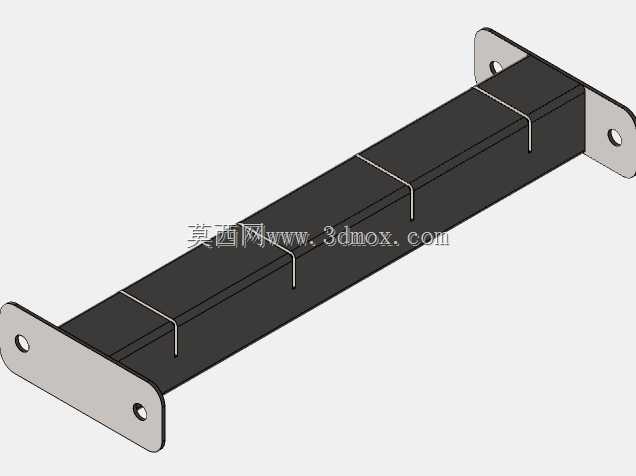

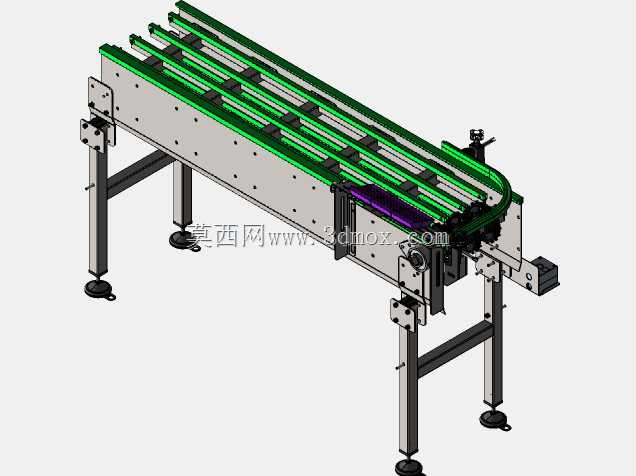

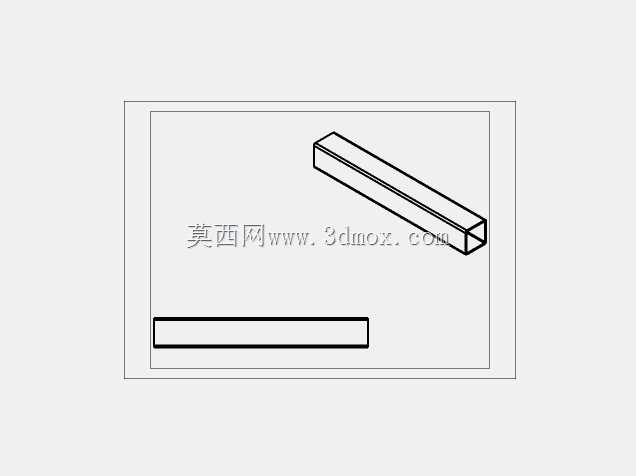

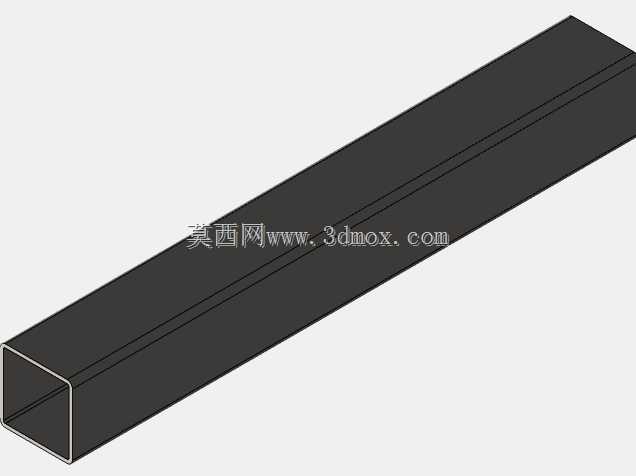

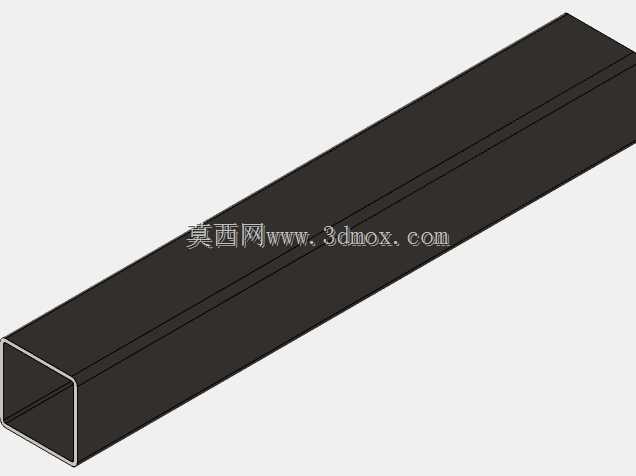

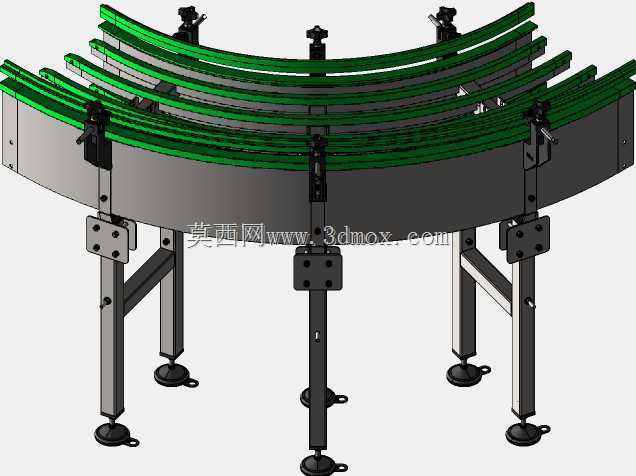

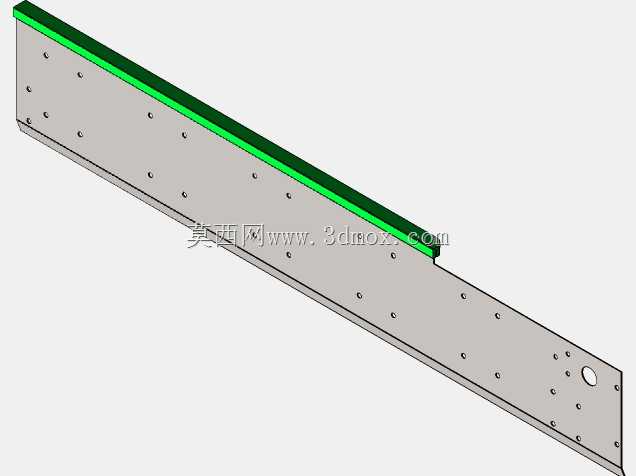

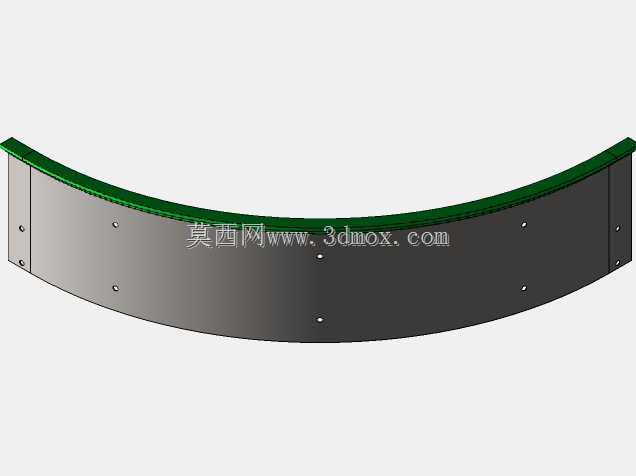

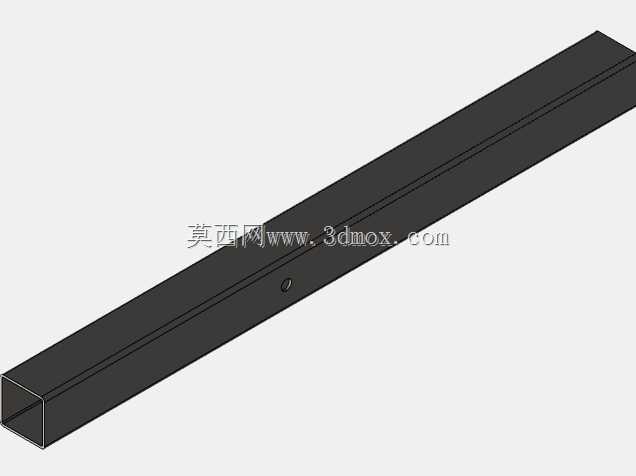

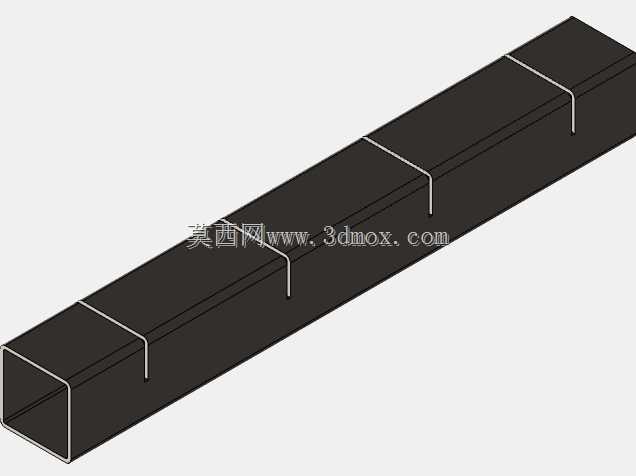

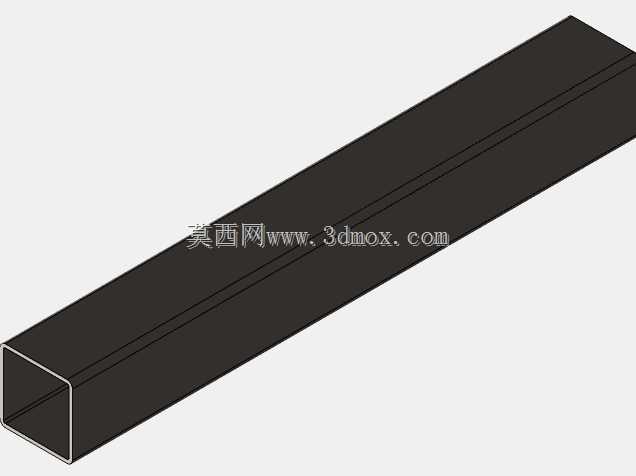

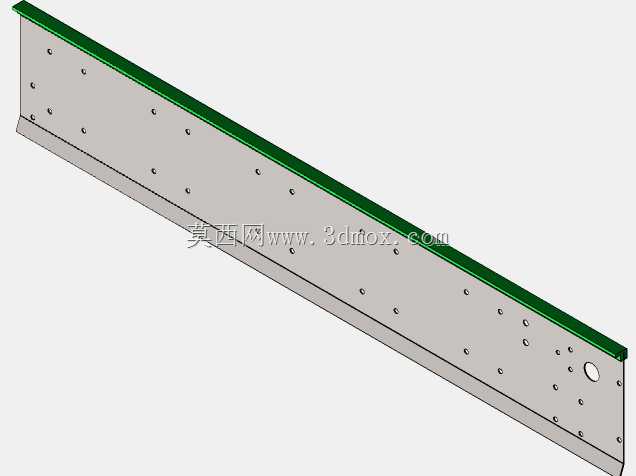

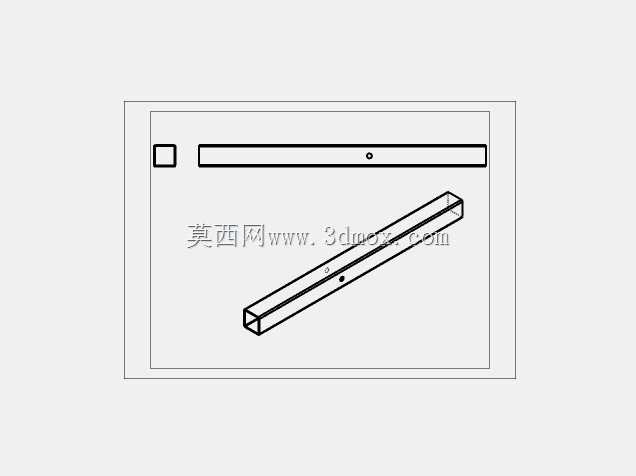

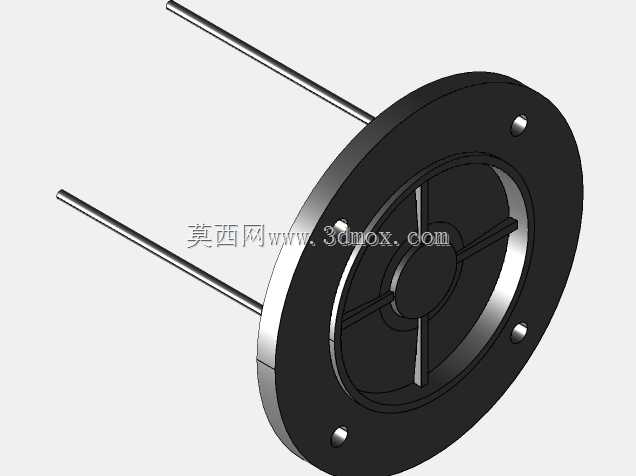

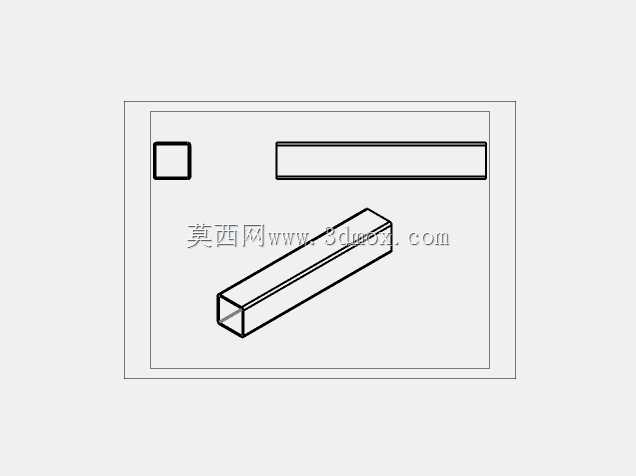

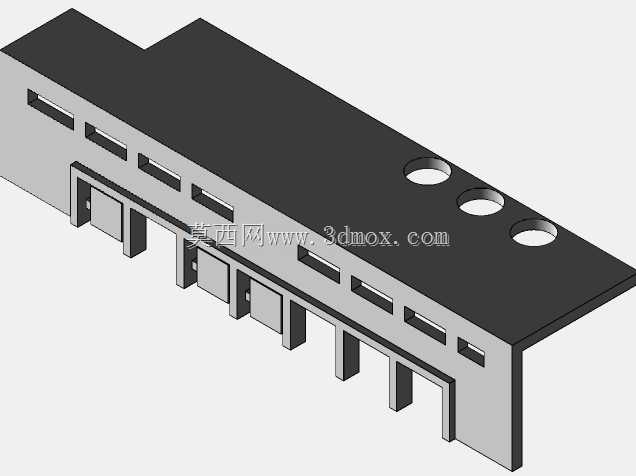

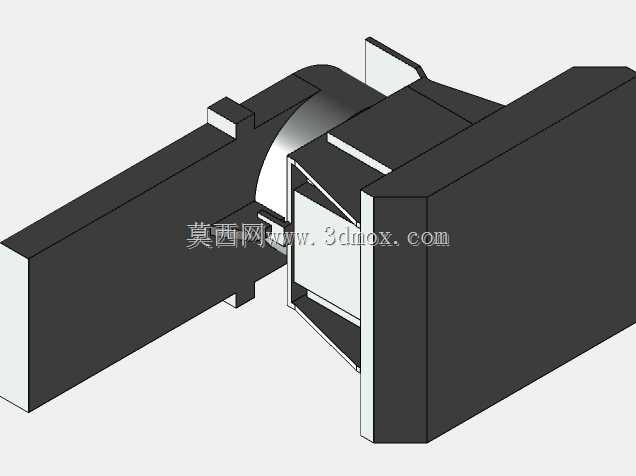

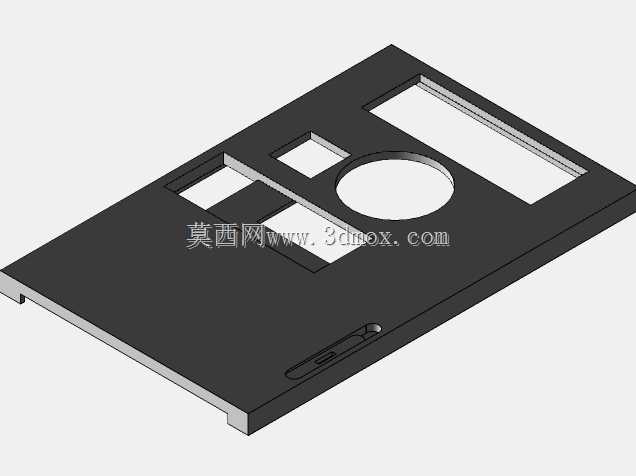

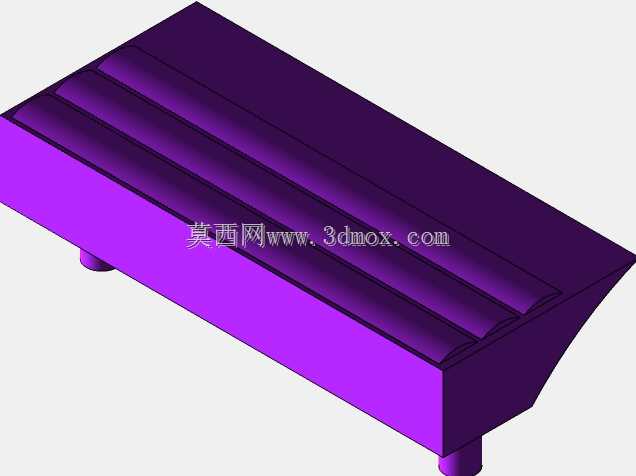

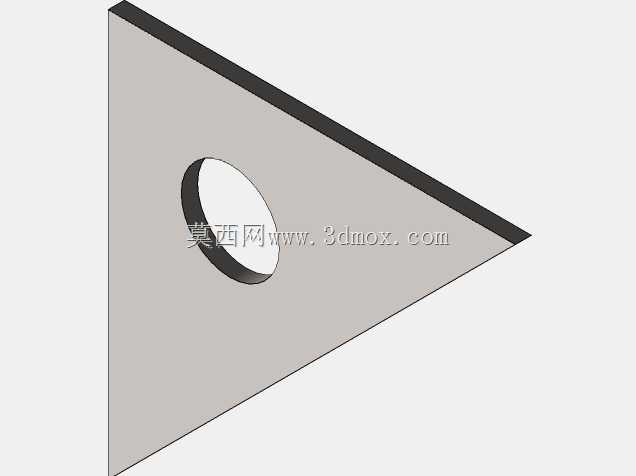

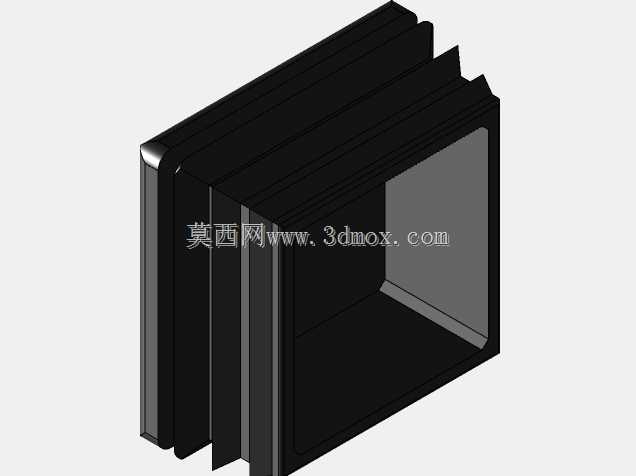

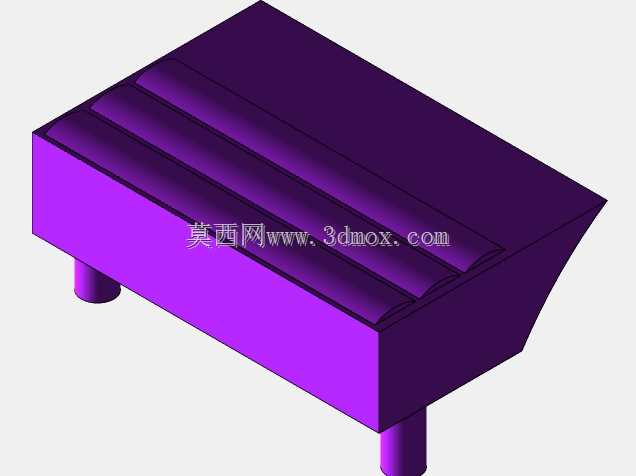

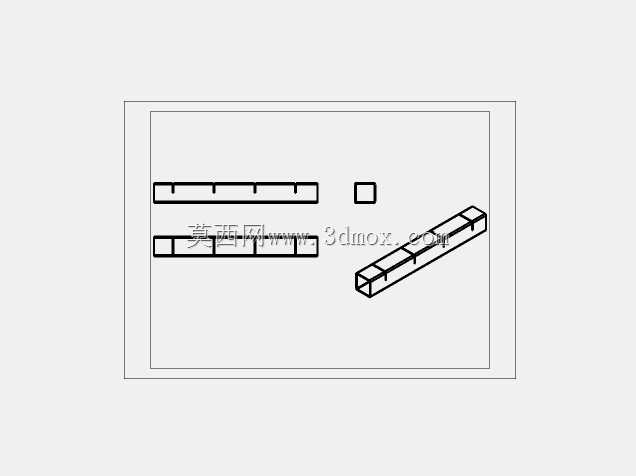

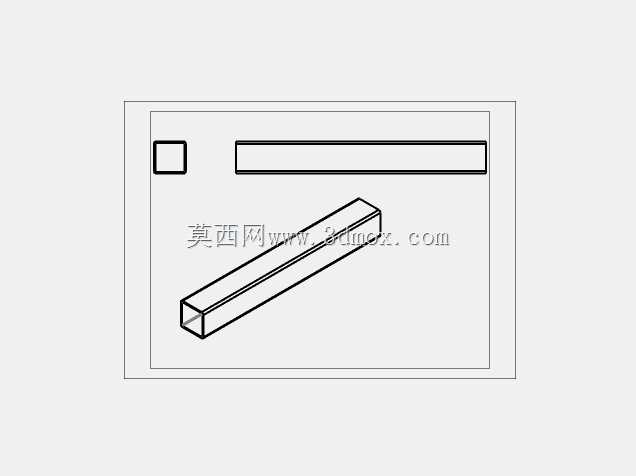

　　在包装车间、食品分拣线、电商仓储输送以及日化产品组装工位中，直线输送往往无法完全贴合厂房动线，当产线需要在有限空间内完成90度或180度转向时，模块带式转弯输送机构就成为衔接前后工序的关键单元。这套三维结构围绕模块化塑料网带的回转输送需求展开，主体承载框架采用折弯钣金与型材组合的思路，外侧护边与内侧弧形导轨共同约束网带运行轨迹，避免带面在转弯段因离心趋势出现跑偏、卡滞或局部翘起。

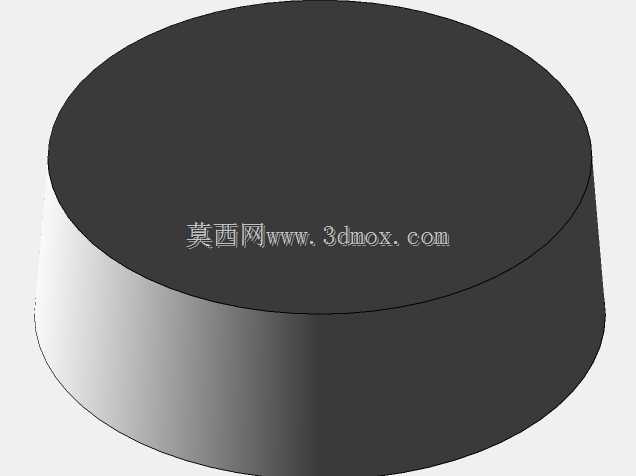

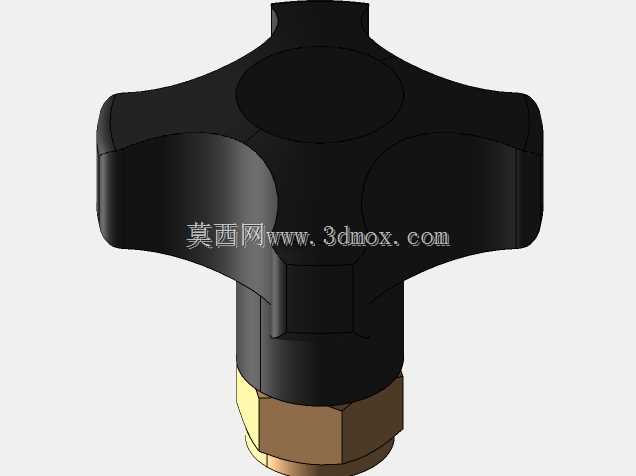

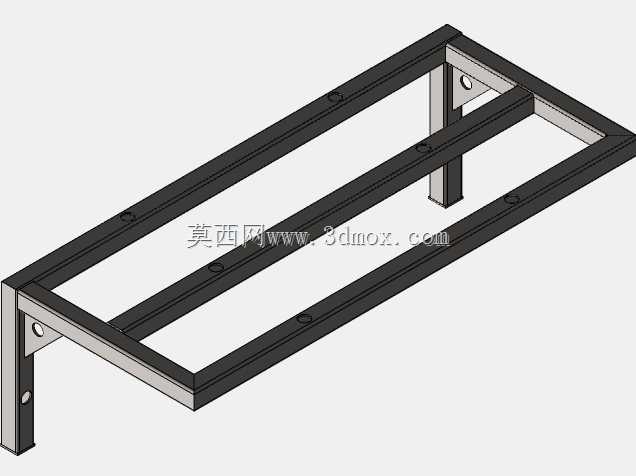

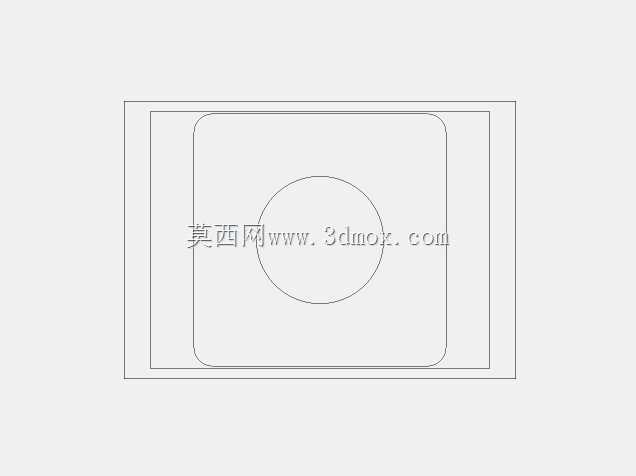

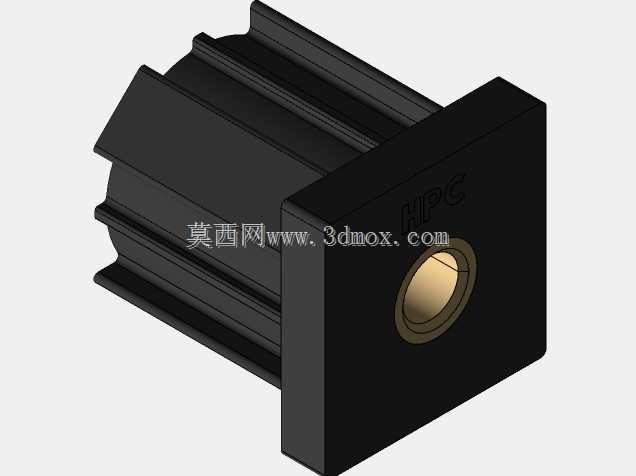

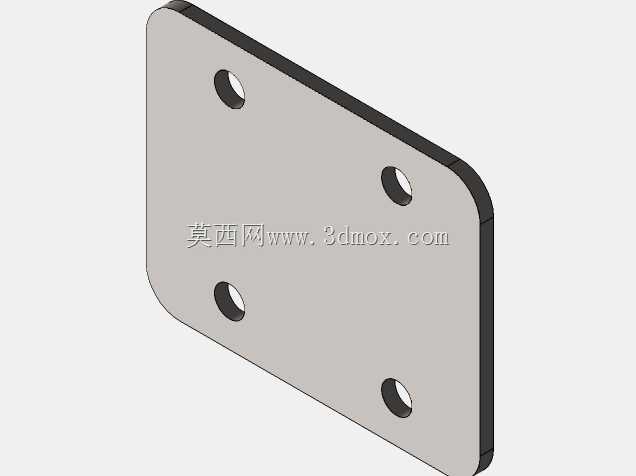

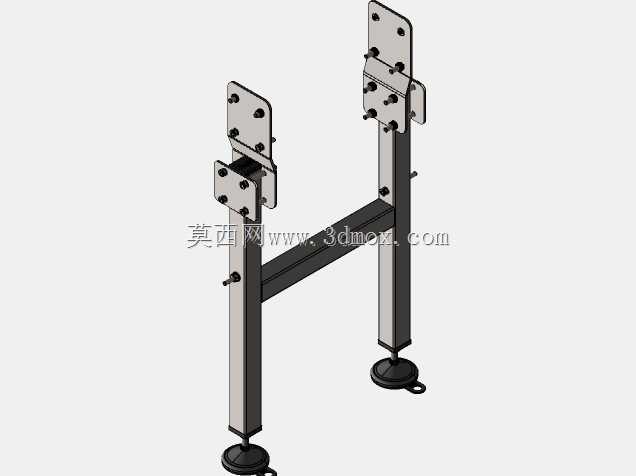

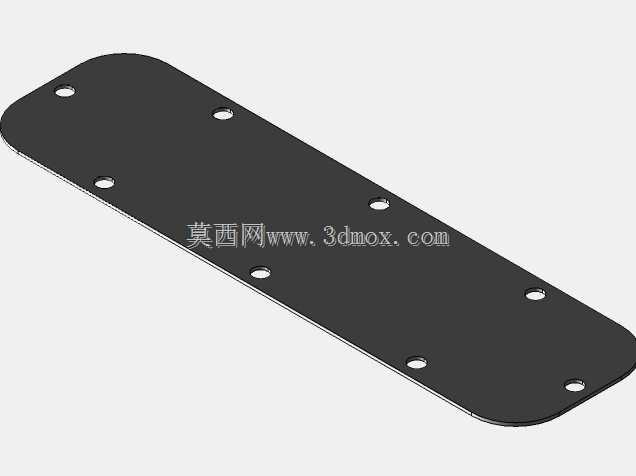

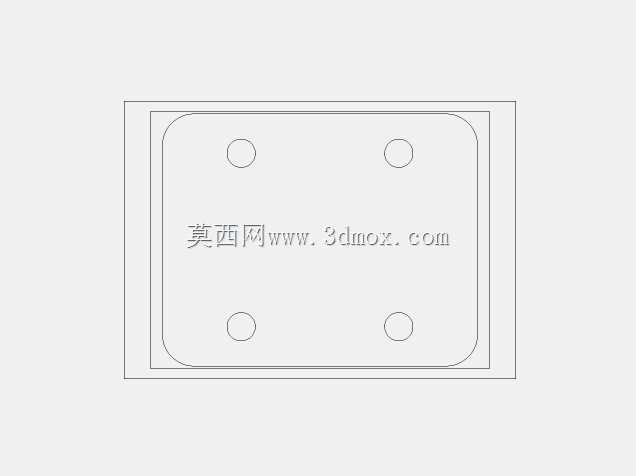

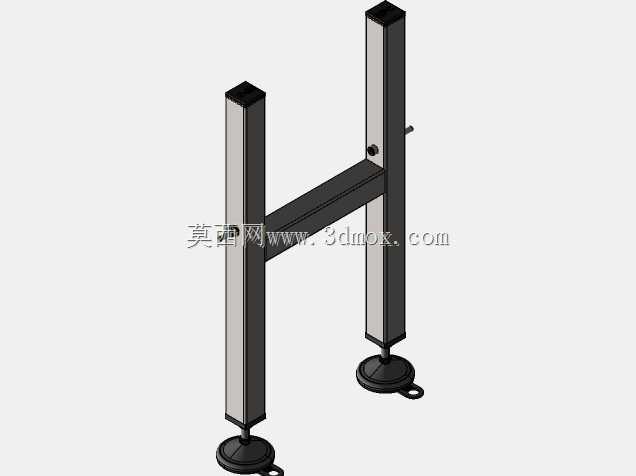

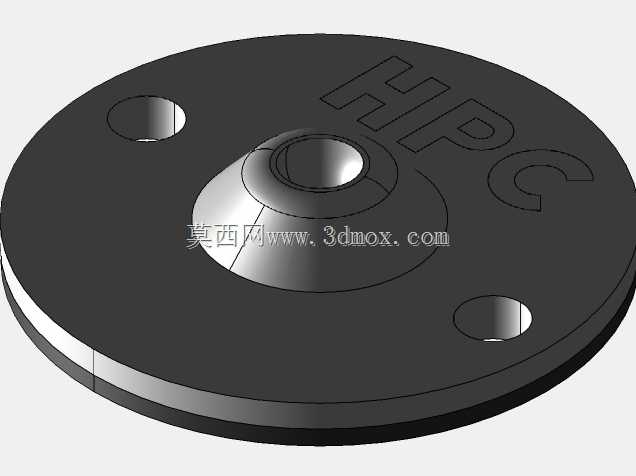

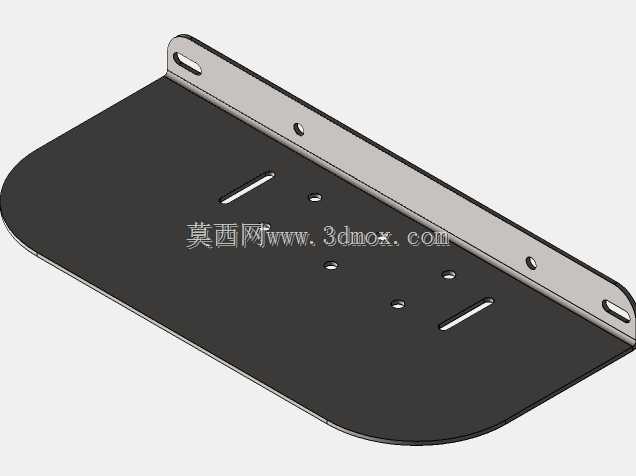

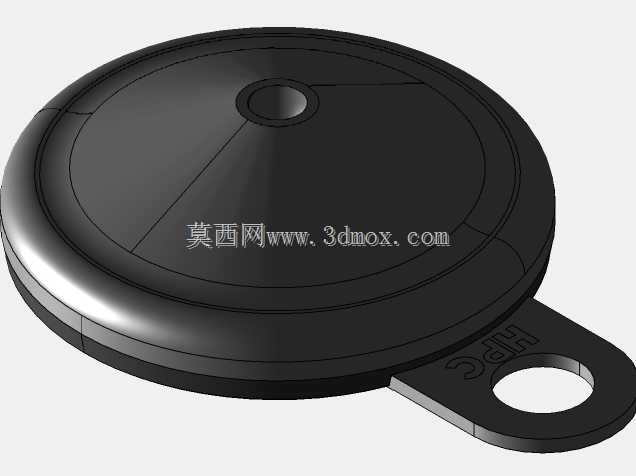

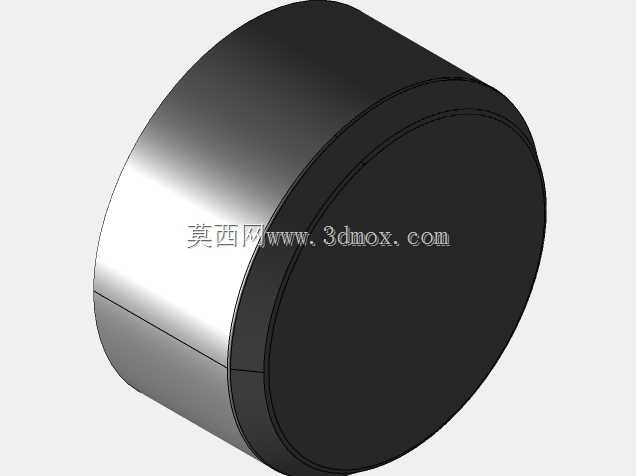

　　从实际布置角度看，转弯段的外圆弧半径决定了工件通过时的最小占位宽度，设计时需要先结合被输送箱体的最大外形尺寸确定内半径，再按网带宽度叠加得到外边界；若半径过小，大尺寸工件在转角处容易与护栏发生刮擦，网带自身的链节弯折角度也会超出许用范围。模型中机架底部预留了可调支脚的安装位置，现场就位后可通过支脚螺纹调节整机水平度，抵消地面不平带来的带面倾斜，支脚底板的开孔尺寸也兼顾了膨胀螺栓固定需求，在高速输送或负载偏重的工况下可直接与地面锚固。

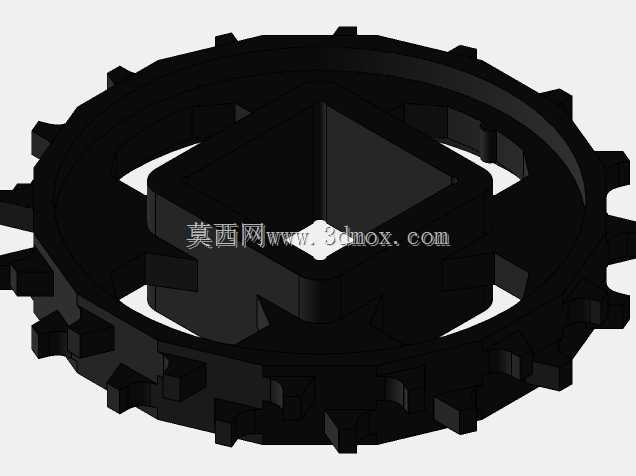

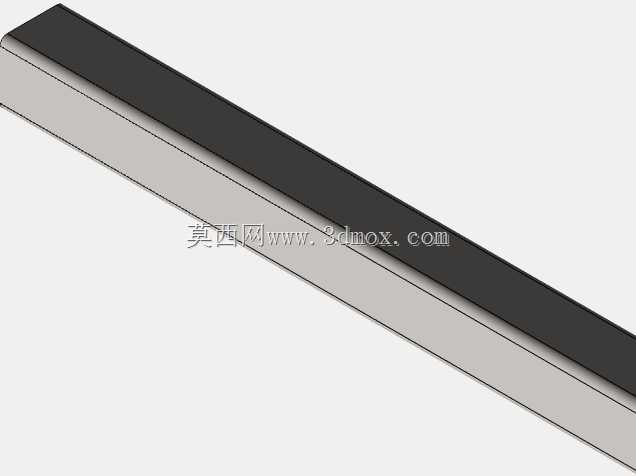

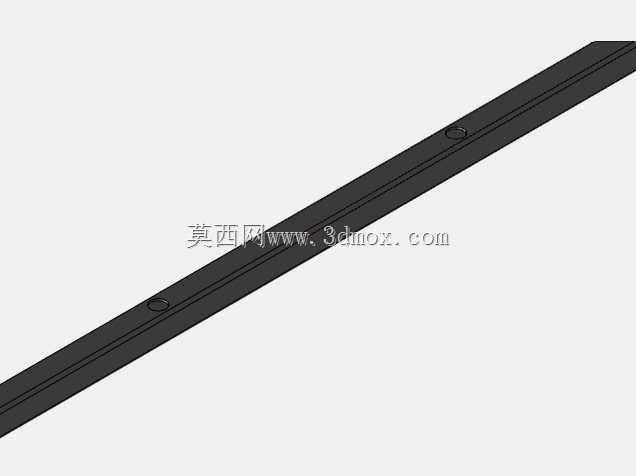

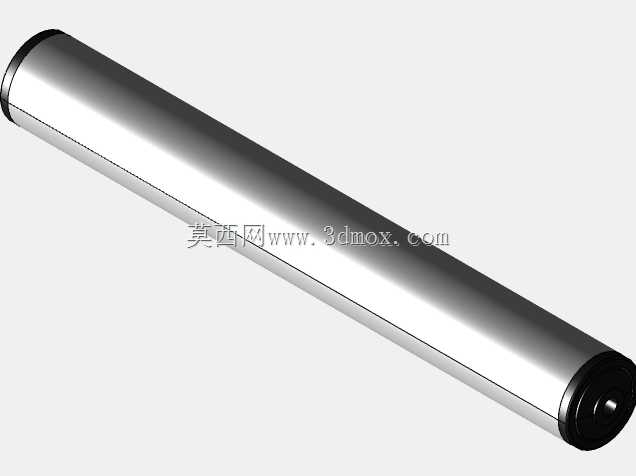

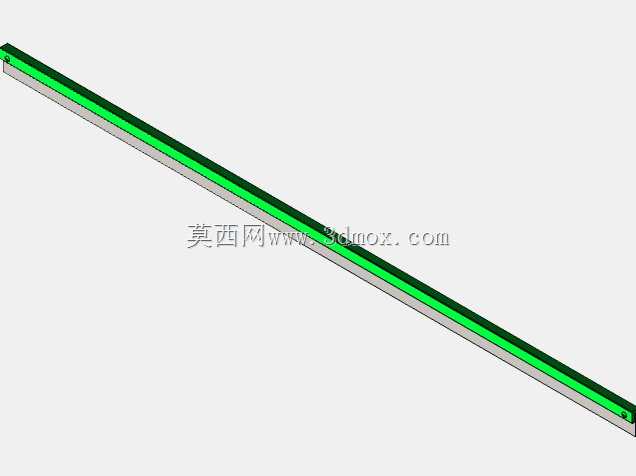

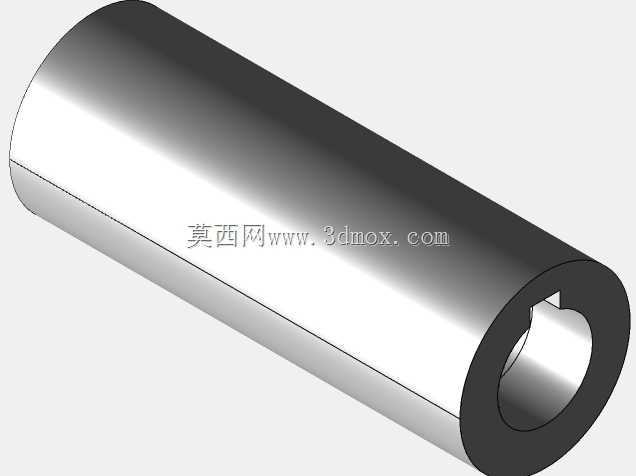

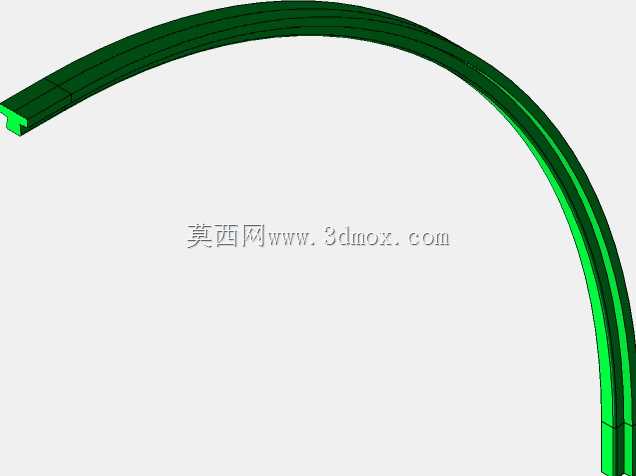

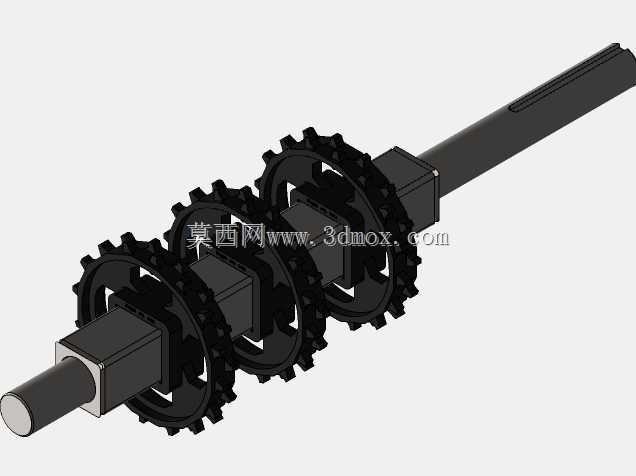

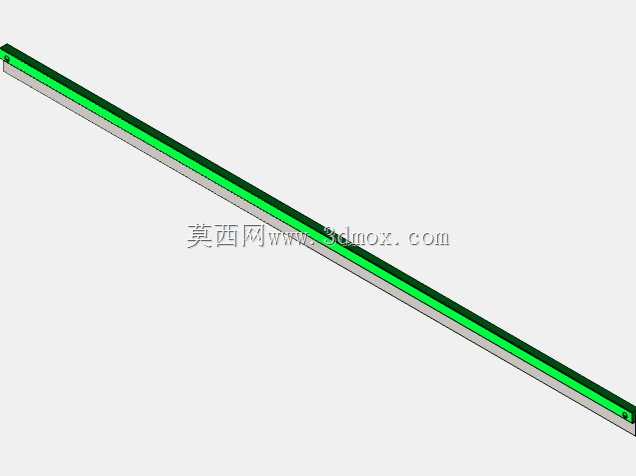

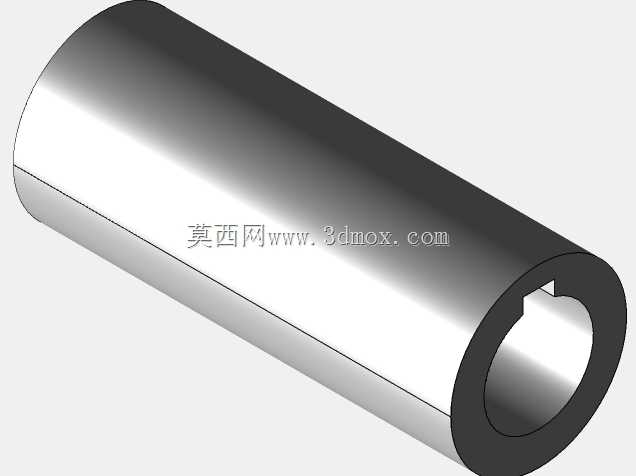

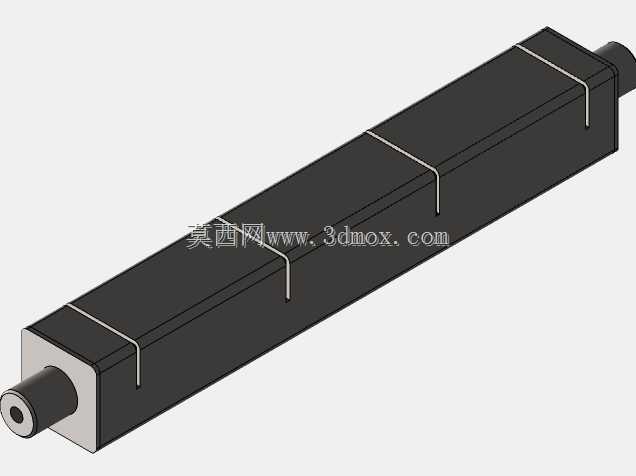

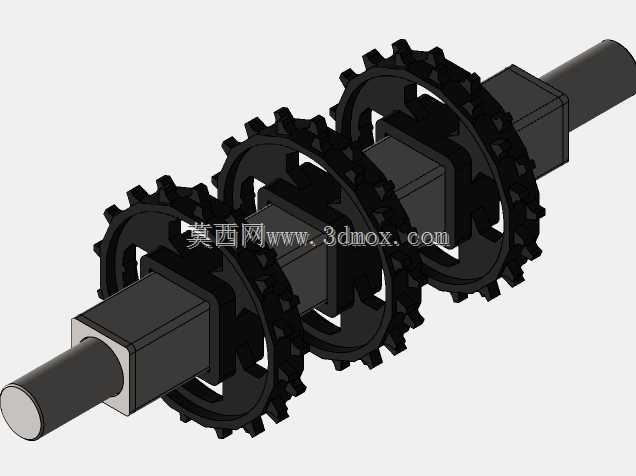

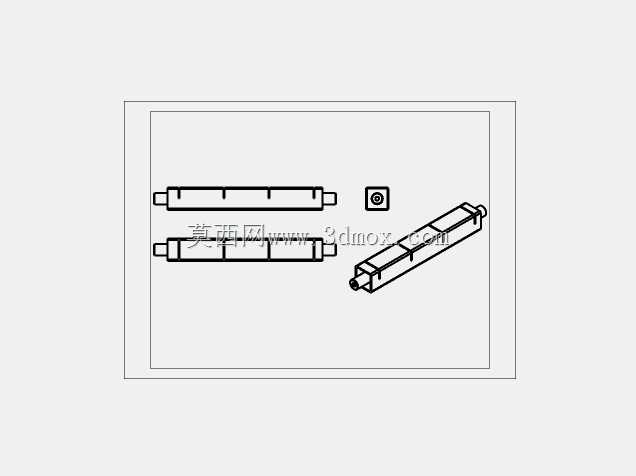

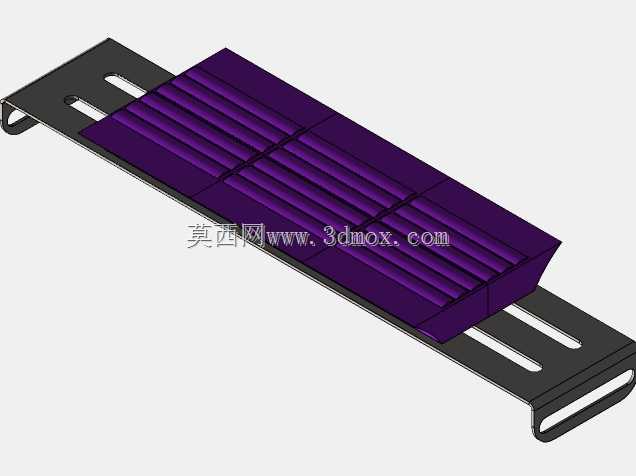

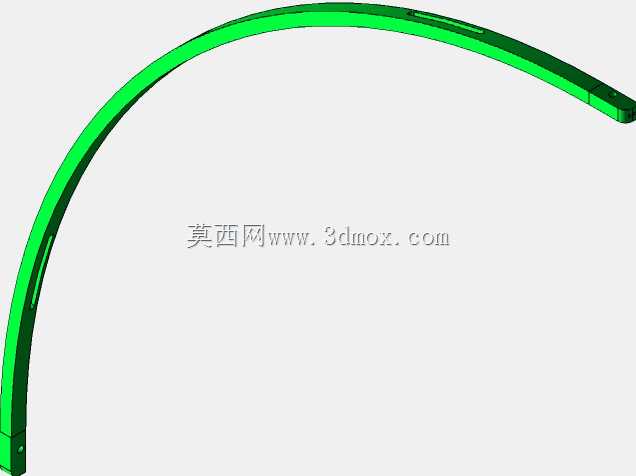

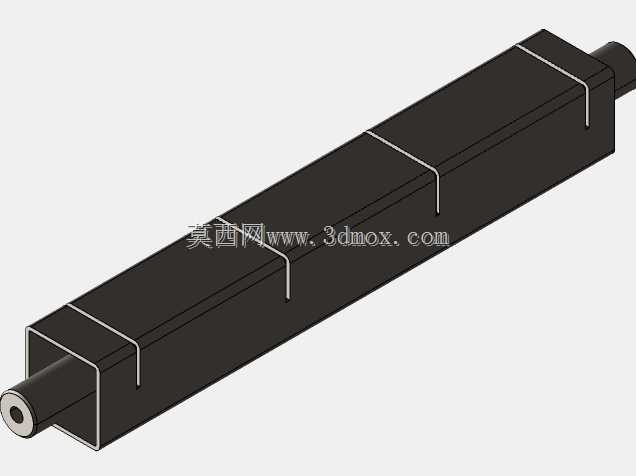

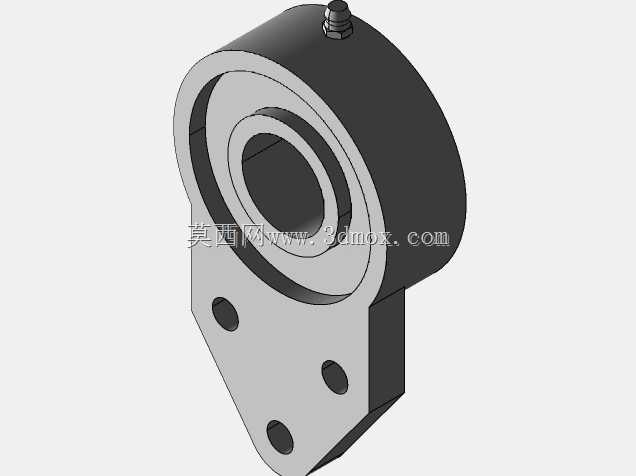

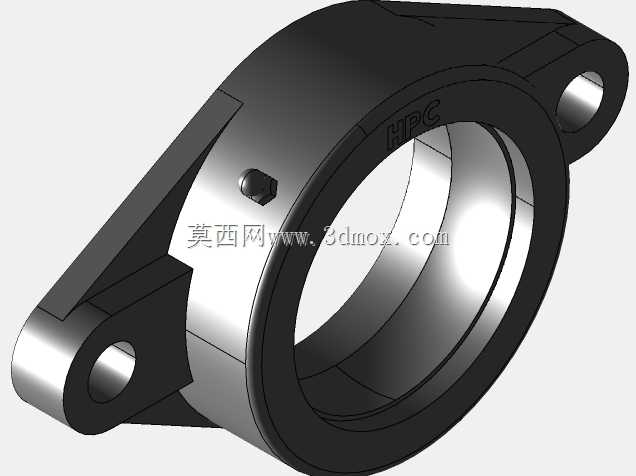

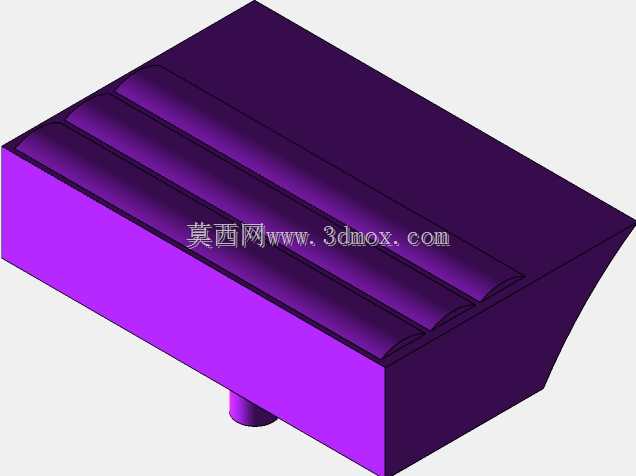

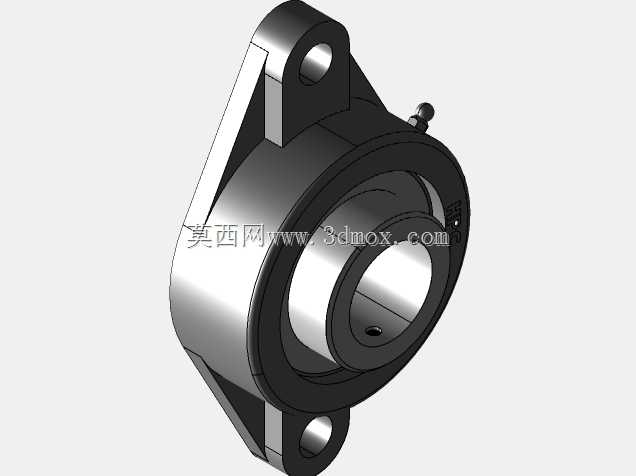

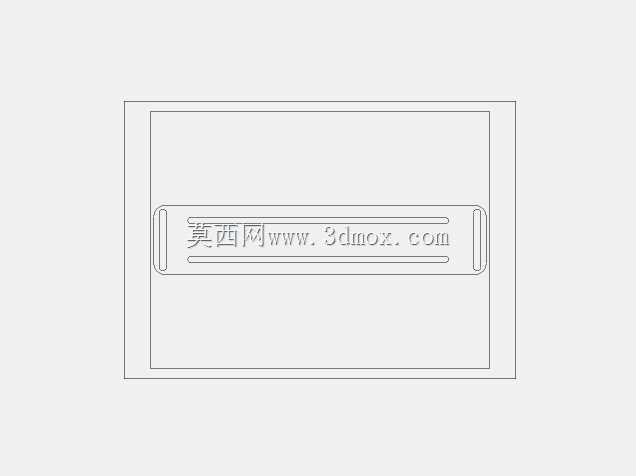

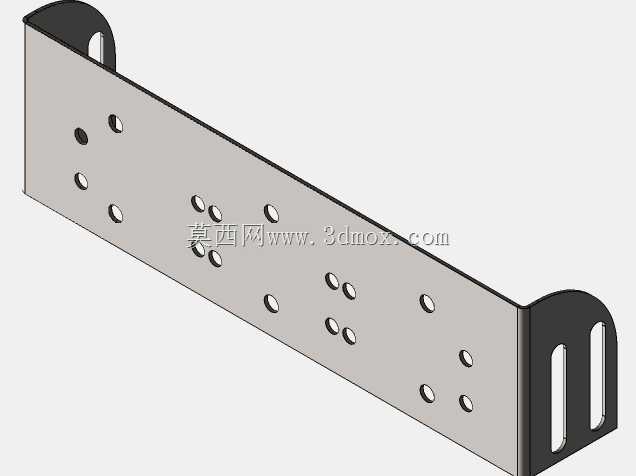

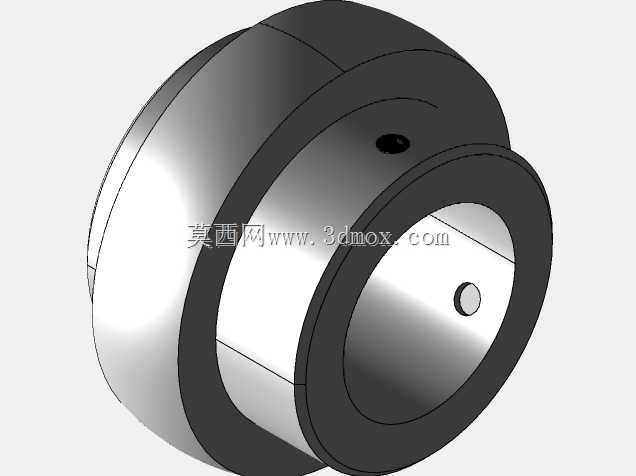

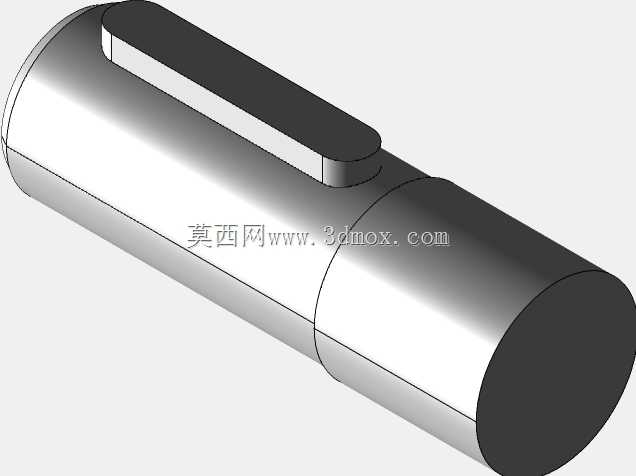

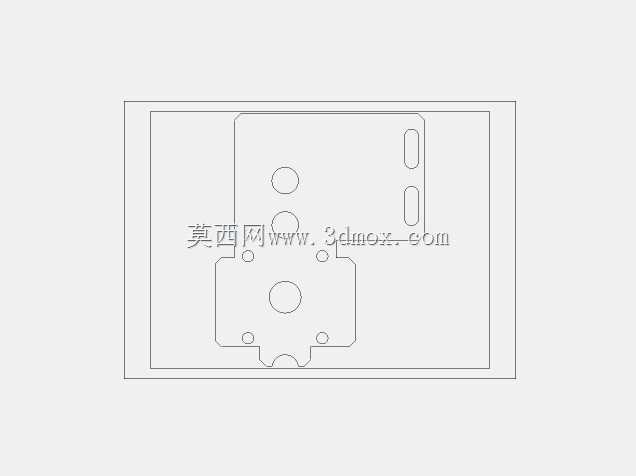

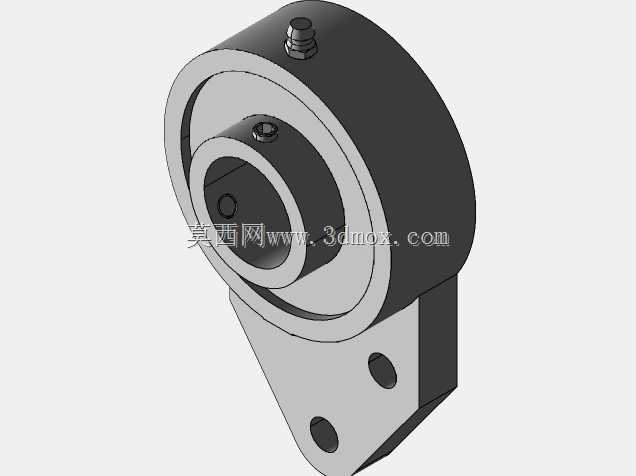

　　驱动端布置在转弯段的出料侧，这种排布方式能让网带在承载段始终处于受拉状态，减少松边下垂带来的啮合跳齿风险。驱动辊筒表面与模块网带的驱动齿相配合，张紧机构采用腰形孔调节结构，维护时松开安装螺栓即可推移辊筒调整张紧量，补偿网带长期运行后的磨损伸长。从动端的回转辊筒随内圆弧走向布置，导轨托条沿弧线分段安装，托条材质通常选用低摩擦的工程塑料，既降低网带滑动阻力，也能在高速运转时减小噪声与磨屑产生。

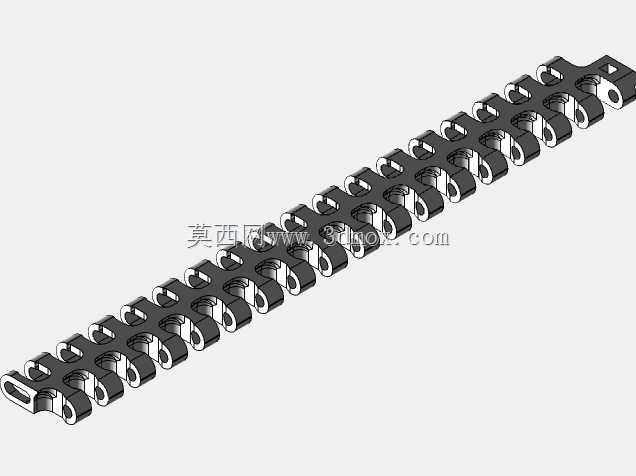

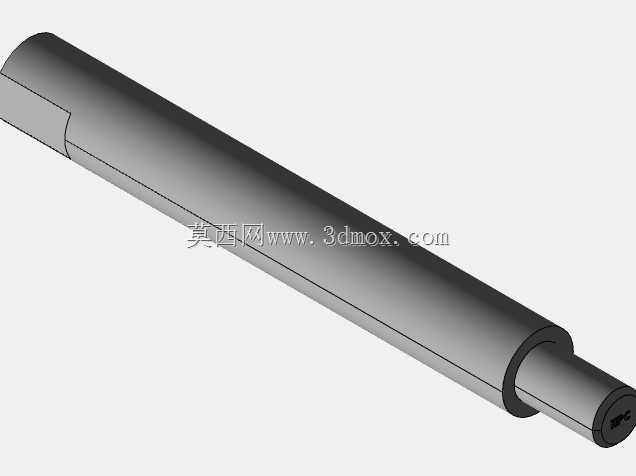

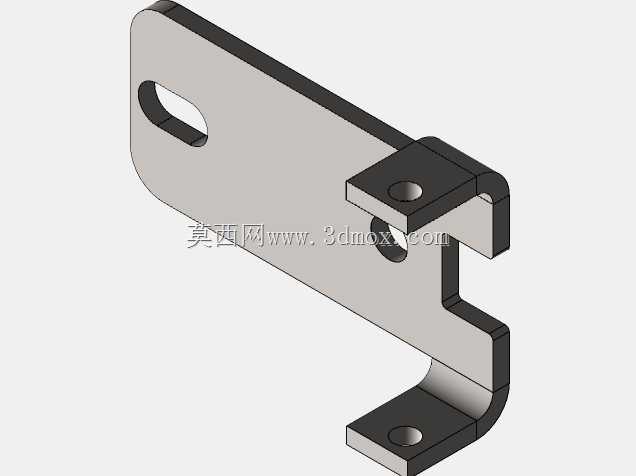

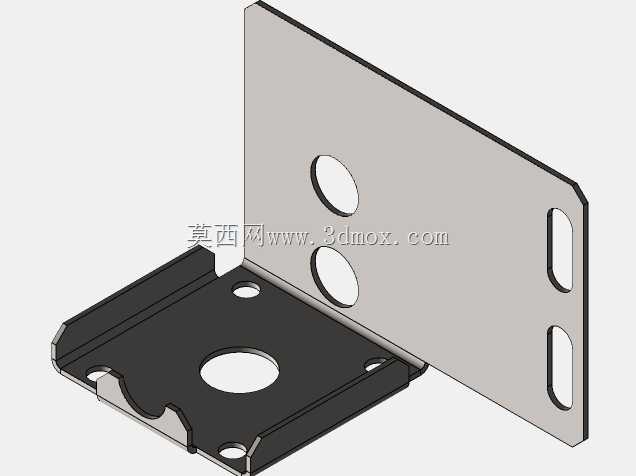

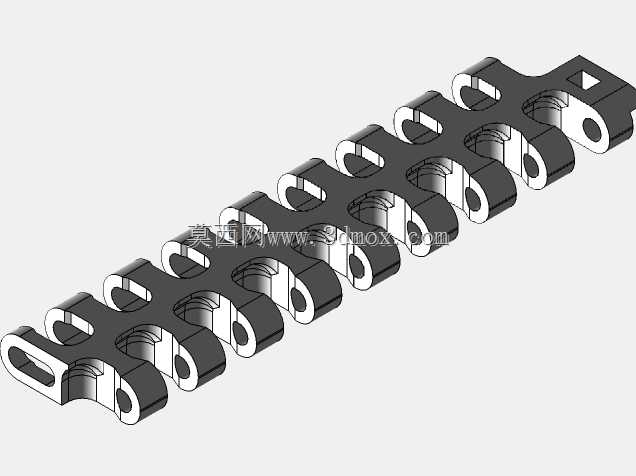

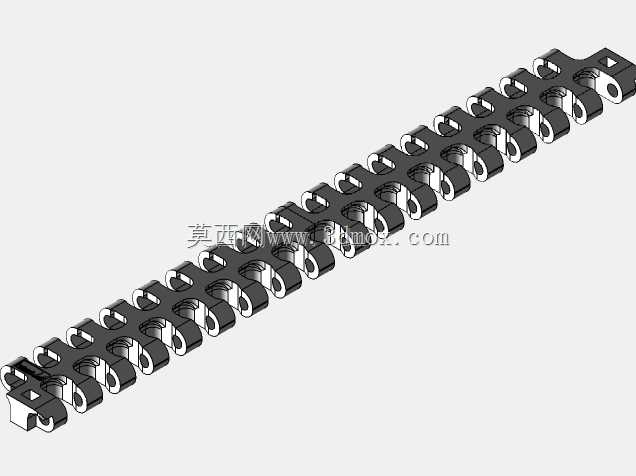

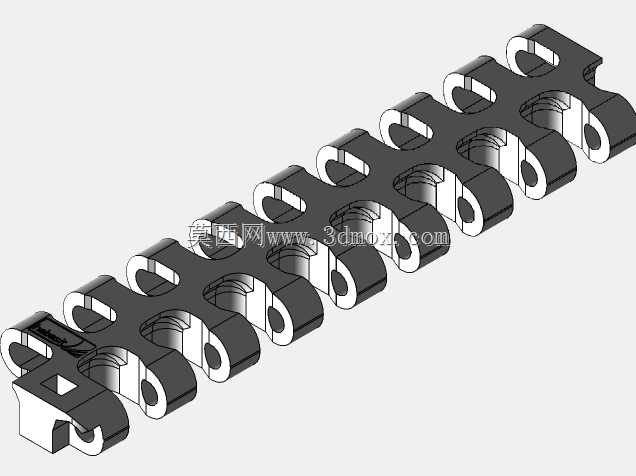

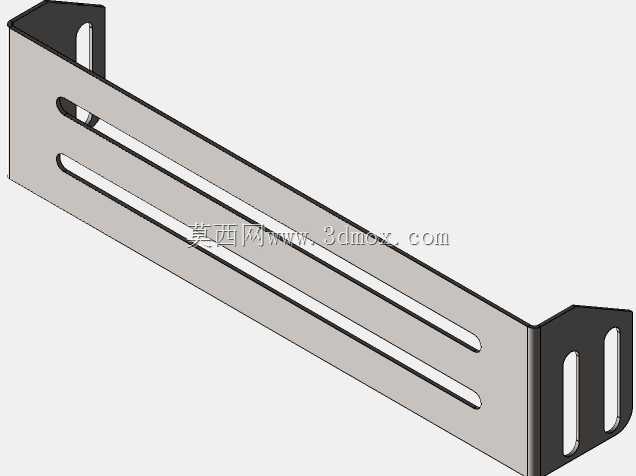

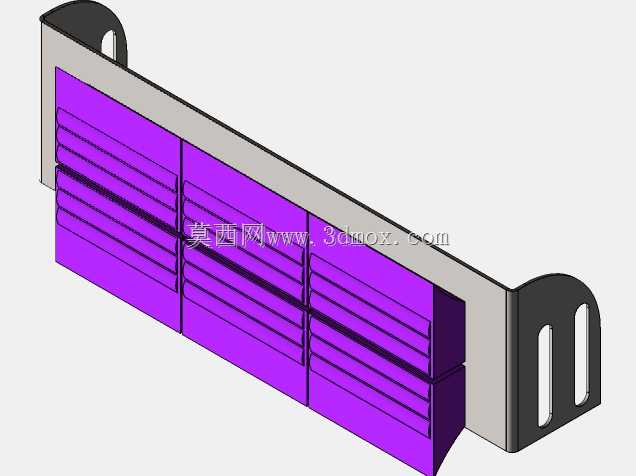

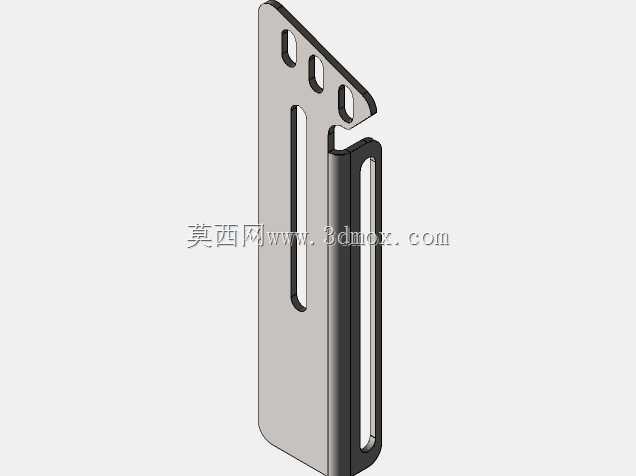

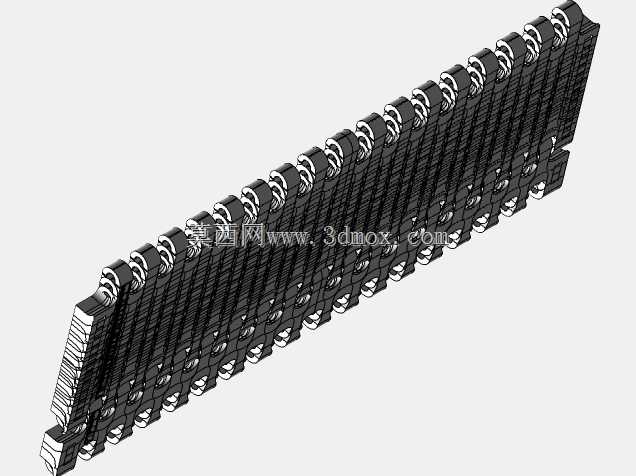

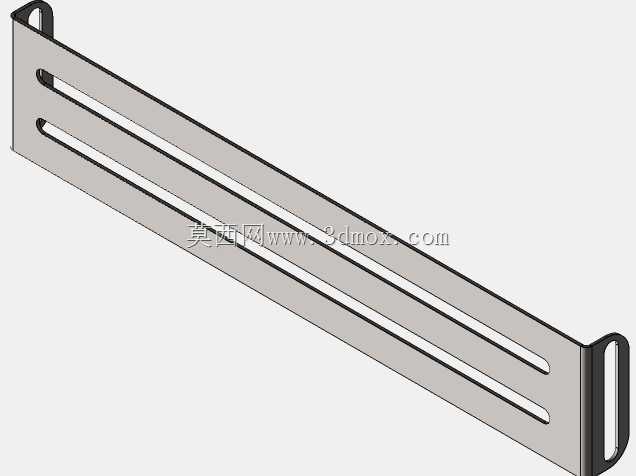

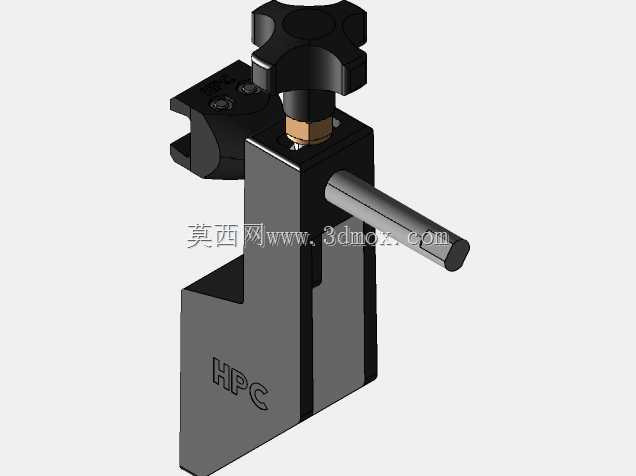

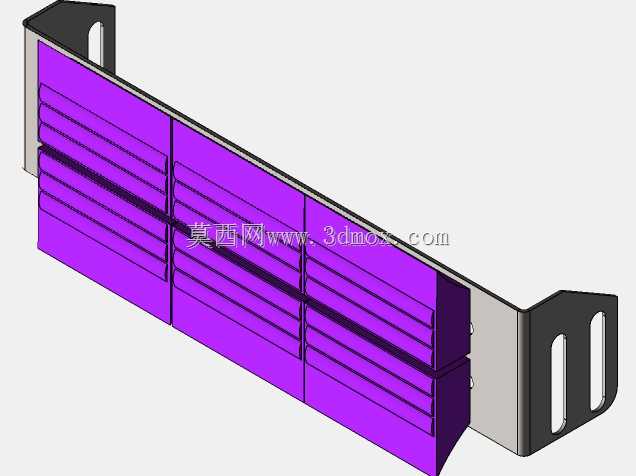

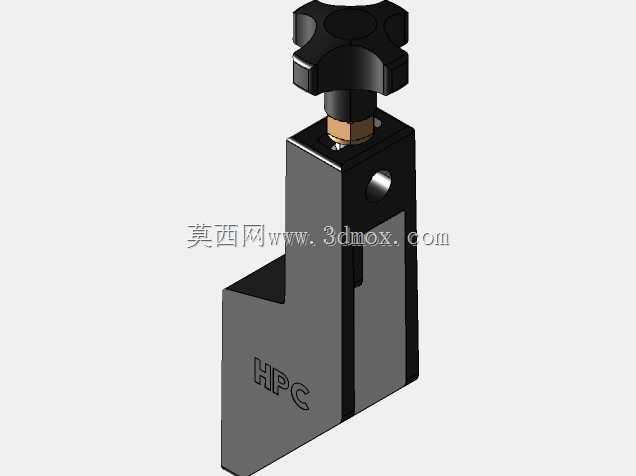

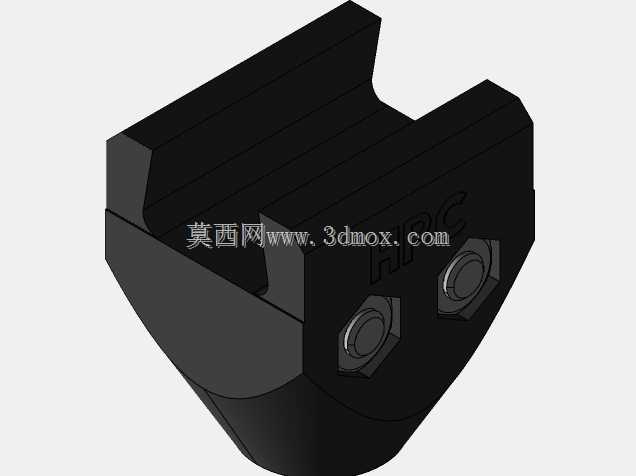

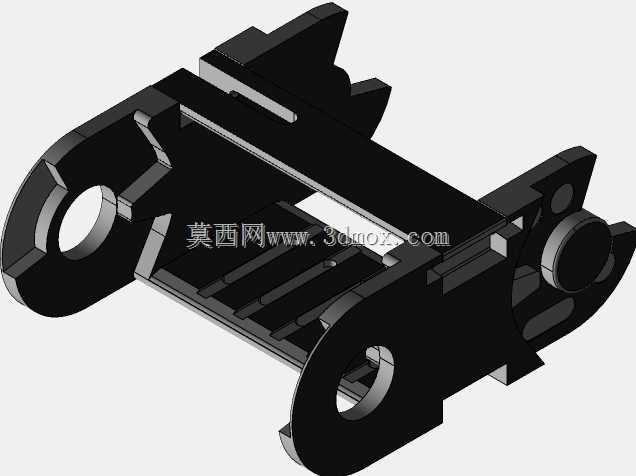

　　网带本身采用标准模块拼接形式，单节链块通过销轴串联，转弯段依靠链块之间的间隙差实现内外侧差速，无需额外配置差速机构，这也是模块带相比普通平皮带更适合转弯输送的核心原因。带面的镂空形式可根据输送物件选择，镂空网带便于沥水、通风，常用于食品冷却、清洗工序；封闭平面网带则适合输送小件、软包装产品，防止物件卡入缝隙。两侧护栏的弧形段与直线段护栏采用对接安装，护栏高度随工件高度调整，模型中护栏支架开设了长槽孔，松开紧固件即可上下移动护栏位置，适配不同规格的箱件、托盘。

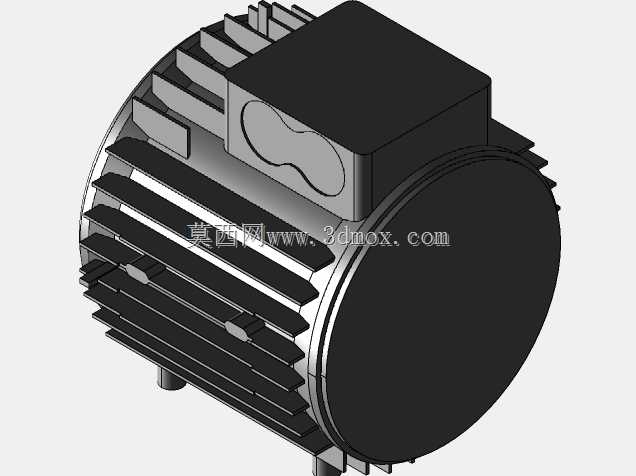

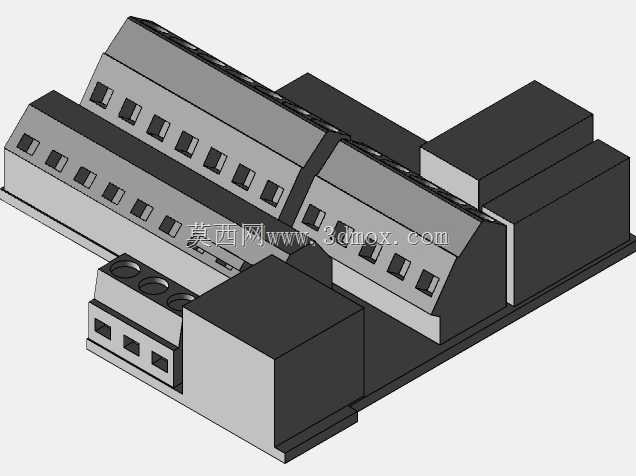

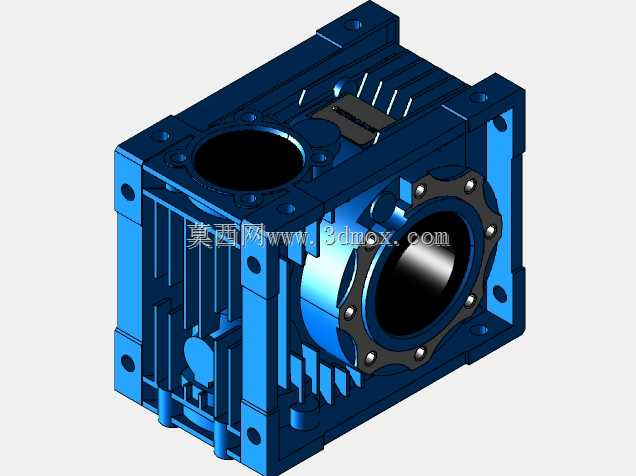

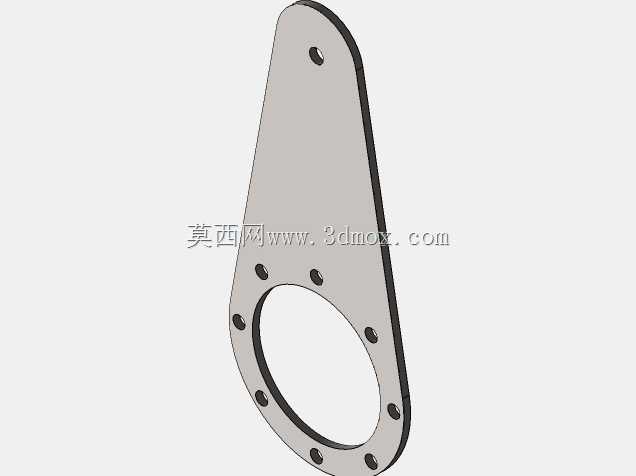

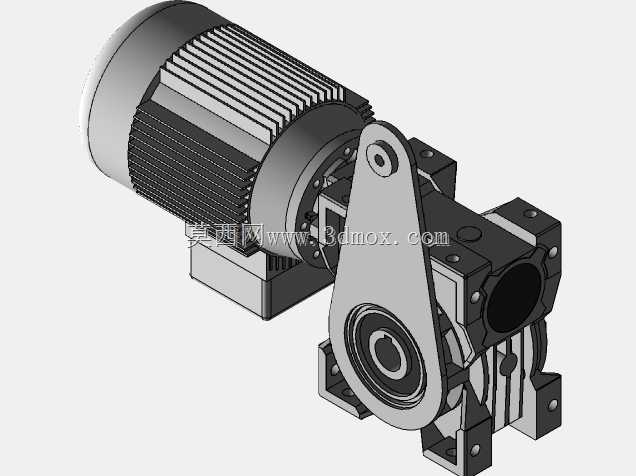

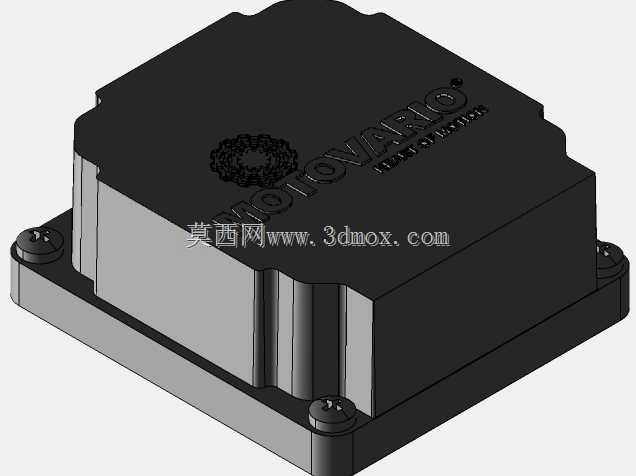

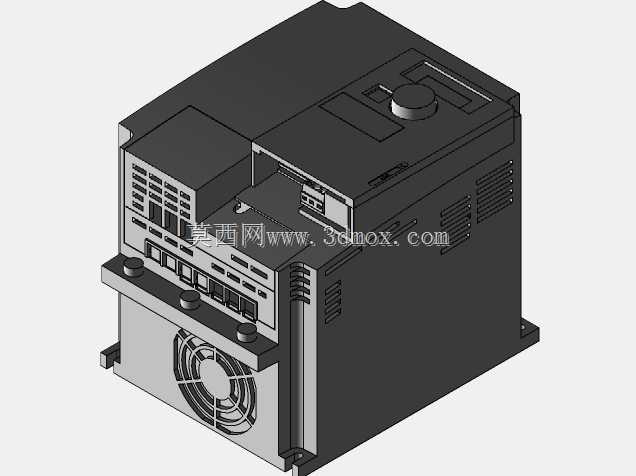

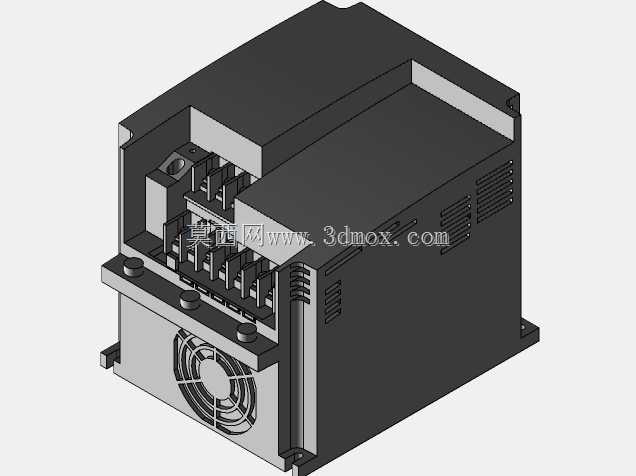

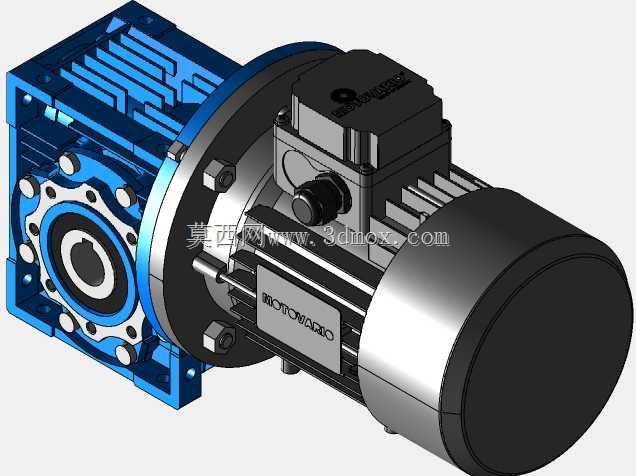

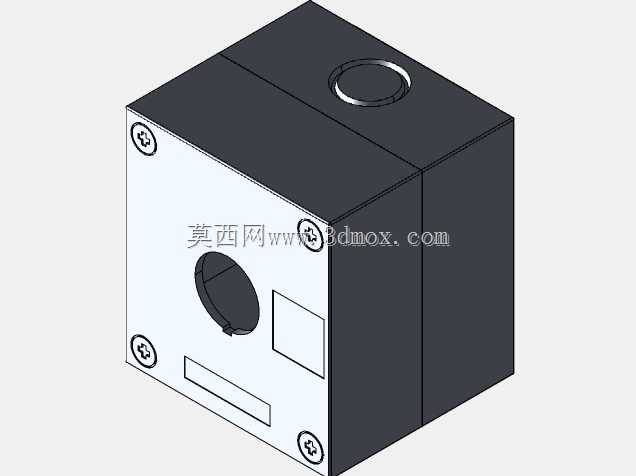

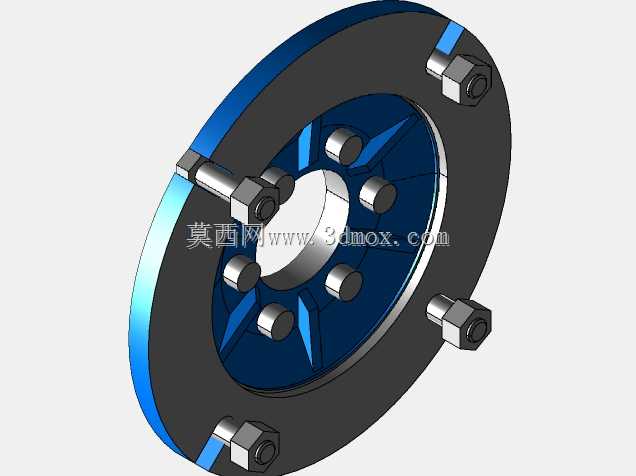

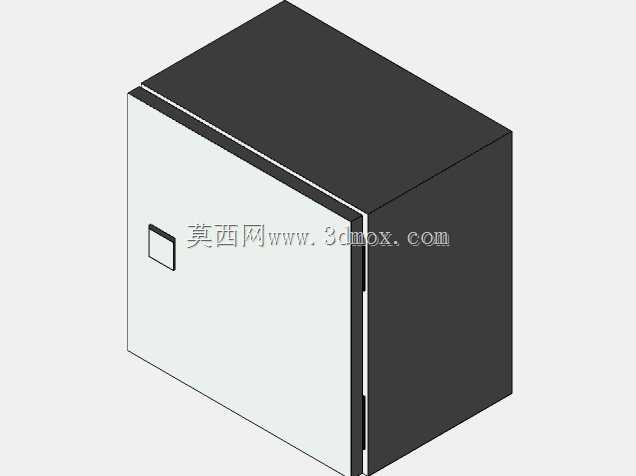

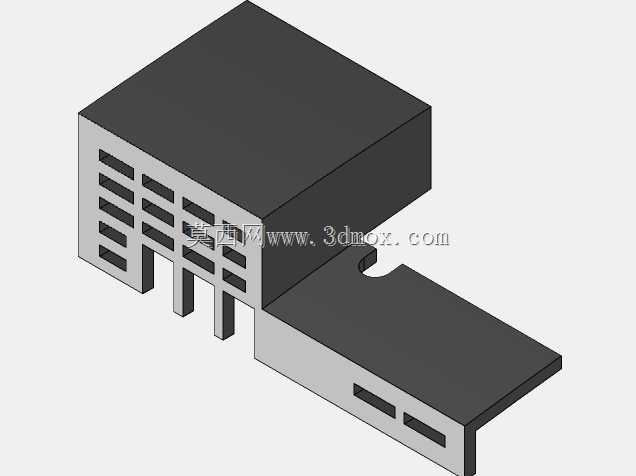

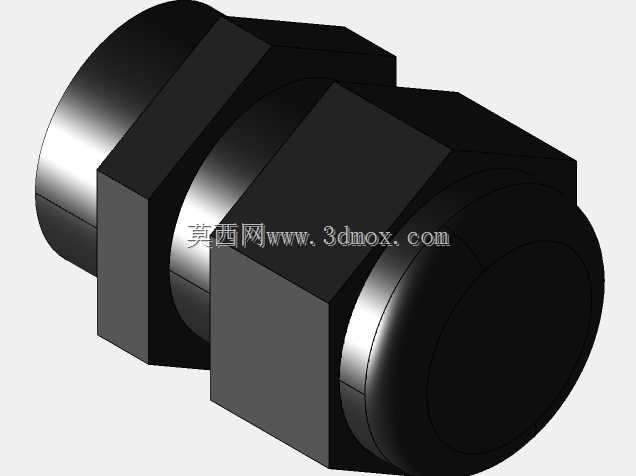

　　电气控制部分可接入产线总控系统，驱动电机选配减速一体机，安装在机架侧方的电机座上，输出扭矩经链传动或直接耦合传递给驱动辊。在多段输送机衔接的工位，转弯段的带速需要与前后直线段匹配，速度过快会导致工件在转角处挤压堆积，过慢则成为整线节拍瓶颈，调试时可通过变频器逐步加减速，观察工件在圆弧段的姿态，以工件不偏移、不相互顶撞为基准确定运行速度。

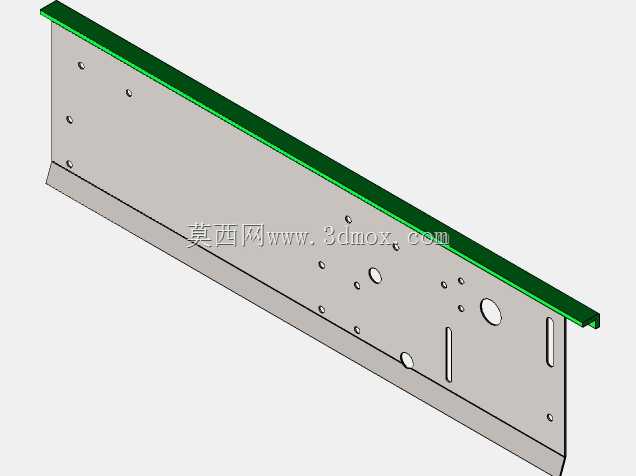

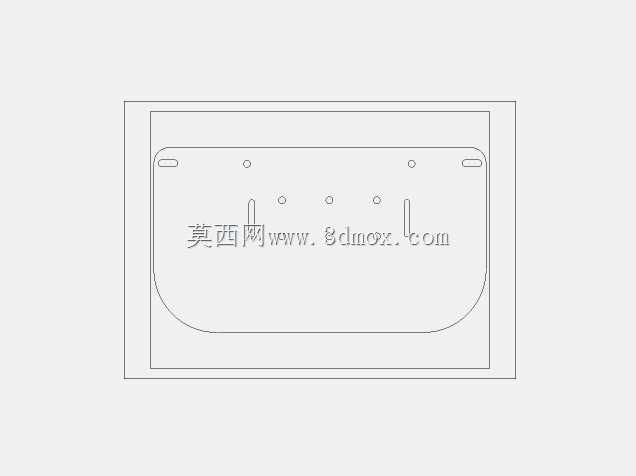

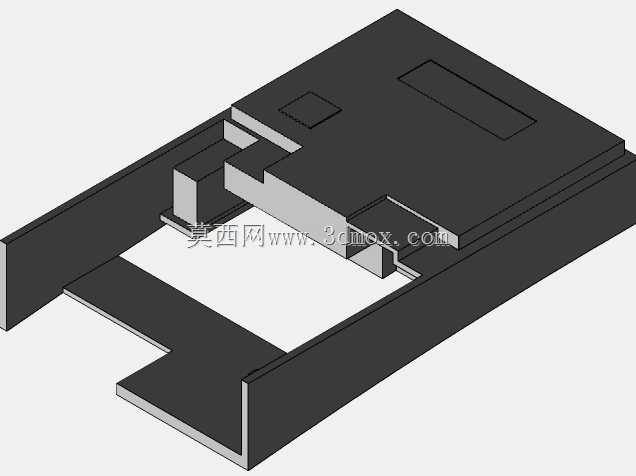

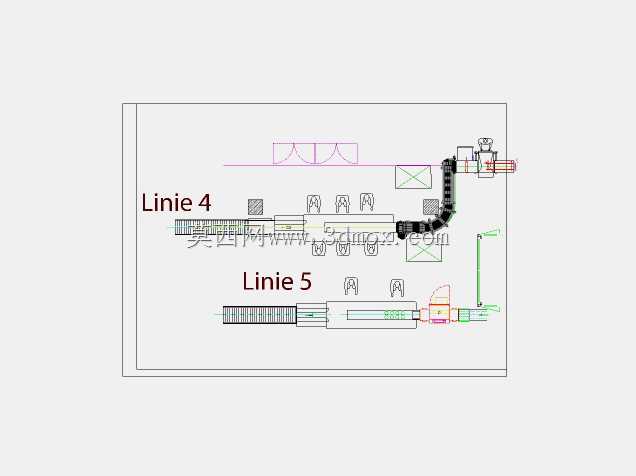

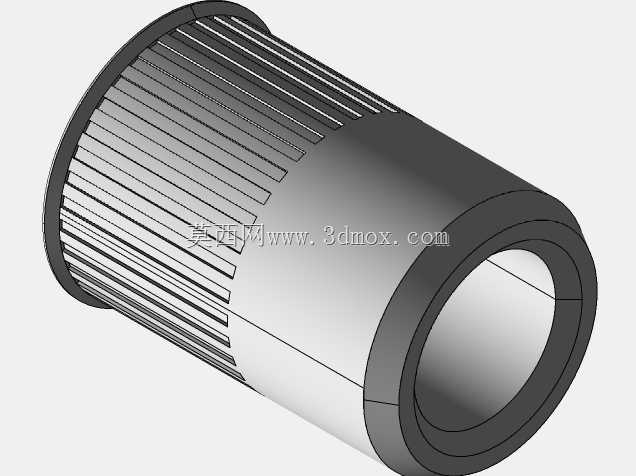

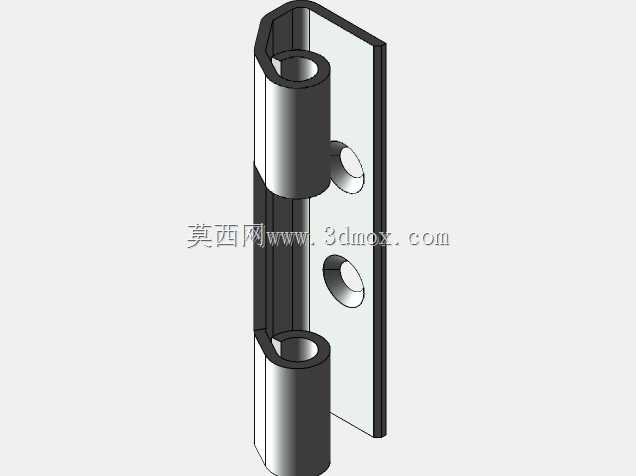

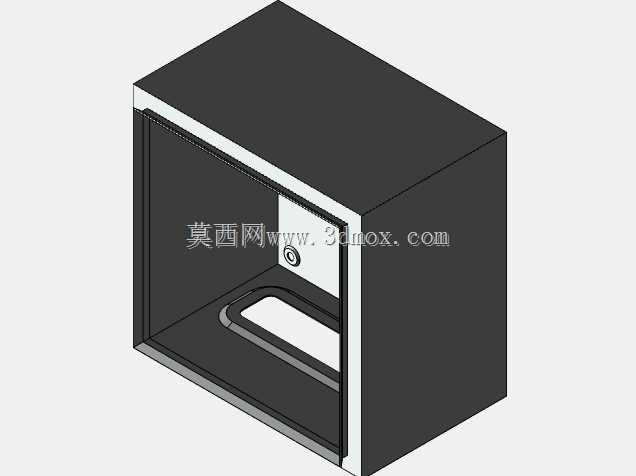

　　安装边界方面，整机进场前需要确认转弯段的圆弧投影区域无立柱、设备管线干涉，设备上方预留网带维护与销轴拆装的操作空间，侧方留出电机检修和张紧调节的作业距离。机架的钣金护罩将传动运动部件封闭在内，仅露出输送工作面，既满足车间安全防护要求，也能防止灰尘、碎屑落入传动机构。长期运行中，易损点集中在导轨托条、驱动齿块与销轴位置，结构设计时这些部位均采用可拆连接，磨损后无需整体拆解机架即可快速更换，减少产线停机维护时间。整套结构兼顾了空间动线优化、输送稳定性与现场维护便利性，可直接作为自动化输送线转角单元的设计参考。
