直流回路滤波电抗器结构设计

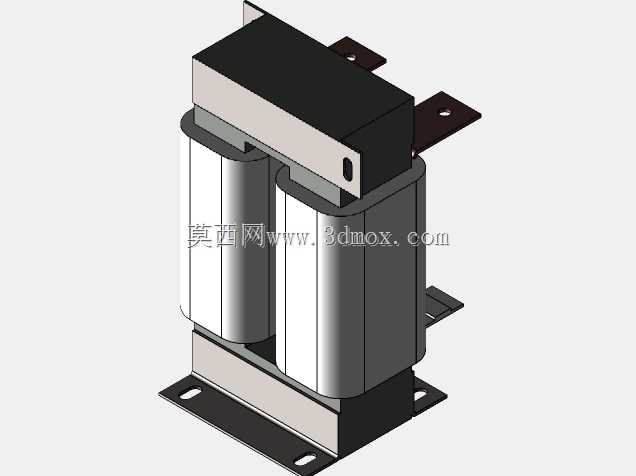

　　这款直流回路电抗器的三维结构设计，核心面向工业变流、直流供电系统的纹波抑制场景，在大功率整流装置、直流调速传动系统、光伏逆变直流侧、储能变流器直流链路中，这类元件是保障回路电流平滑度、抑制高频谐波串扰的核心磁元件。从结构布局来看，模型采用双柱式铁芯结构，两个竖向排布的线圈绕组分别套在独立铁芯柱上，上下通过夹件完成铁芯的压紧固定，这种结构相比单柱式电抗器，能在同等电感量要求下压缩整体高度，适配柜内安装的竖向空间限制，同时双柱对称的磁路设计可以降低漏磁对外围控制元件的电磁干扰。

　　从安装边界来看，底部采用带安装孔的折弯式底脚，底脚的开孔间距、孔径尺寸完全适配标准电气柜内的安装梁规格，安装时不需要额外加工转接板，直接通过螺栓即可完成柜体固定；顶部的引出端子采用扁铜排结构，铜排伸出长度、开孔位置充分考虑了大电流载流要求，接线时可以直接和母排连接，不需要额外转接端子，减少了回路的接触电阻。线圈部分采用层式绕制结构，绕组和铁芯之间预留了足够的绝缘间隙，夹件部分采用绝缘隔板和绕组隔开，避免长期运行中绝缘老化导致的爬电问题，夹件的压紧螺栓采用对称排布，保证铁芯受力均匀，避免运行过程中因电磁吸力产生的铁芯松动、异响问题。

　　设计过程中，首先是基于额定直流电流、所需电感量参数完成铁芯截面、绕组匝数的核算，双柱结构的磁路计算中，特意将铁芯的工作磁通密度选取在直流偏磁下的线性区间，避免大直流电流通过时铁芯进入饱和状态，导致电感量骤降失去滤波作用。结构建模时，铁芯的叠片方向、夹件的折弯圆角、绕组的端部绝缘距离都按照实际生产工艺做了还原，比如底脚的折弯处预留了工艺圆角，避免钣金加工时出现开裂问题，顶部端子排的固定位置做了沉台设计，保证接线端子安装后平面度符合要求，不会出现连接面贴合不严导致的发热问题。

　　在实际应用场景中，这类电抗器串接在直流回路中，一方面可以平抑整流装置输出的电流纹波，降低直流电流的交流分量，避免后级负载因电流脉动产生的转矩波动、发热加剧问题；另一方面可以抑制回路中的尖峰电压，在负载突变或者开关器件动作时，限制电流的变化率，保护回路中的功率半导体器件不被过流冲击损坏。从外形尺寸的适配性来看，整体结构的宽度、深度尺寸充分考虑了标准GGD、GCS等低压柜的柜内安装空间，侧面预留的间隙可以满足柜内通风散热的要求，绕组表面的散热面完全暴露在风道中，自然风冷条件下即可满足额定工况的温升要求，不需要额外加装散热风机，降低了系统的整体复杂度和运维成本。

　　建模过程中对各个装配部件的配合公差做了对应设置，比如铁芯和夹件之间的配合、绕组和铁芯柱的间隙、底脚安装孔的位置公差，都按照实际钣金加工、线圈绕制的工艺精度做了预留，保证模型导出的工程图可以直接用于生产下料，不需要二次调整结构尺寸。夹件表面的处理方式在结构上也做了对应体现，所有的金属结构件边缘都做了倒角处理，避免安装过程中划伤绝缘层或者操作人员，引出铜排的表面做了镀锡层的结构预留，降低铜排氧化的概率，提升长期运行的接触可靠性。
