台达BFB03505LA微型直流鼓风散热结构

　　这款微型侧出风鼓风部件，是紧凑型电子设备热管理方案里的常用选型，日常在小型通讯终端、便携检测仪器、嵌入式工控模块、迷你路由设备这类内部空间极度局促的场景里应用极广，和常规轴流风扇直吹的散热逻辑不同，它采用离心涡轮结构，能在极小的安装空间内实现定向侧吹风道，把PCB板上局部发热元件攒积的热量顺着设备壳体的预设风道带出，避免局部热点导致的元器件性能降频或者寿命衰减。

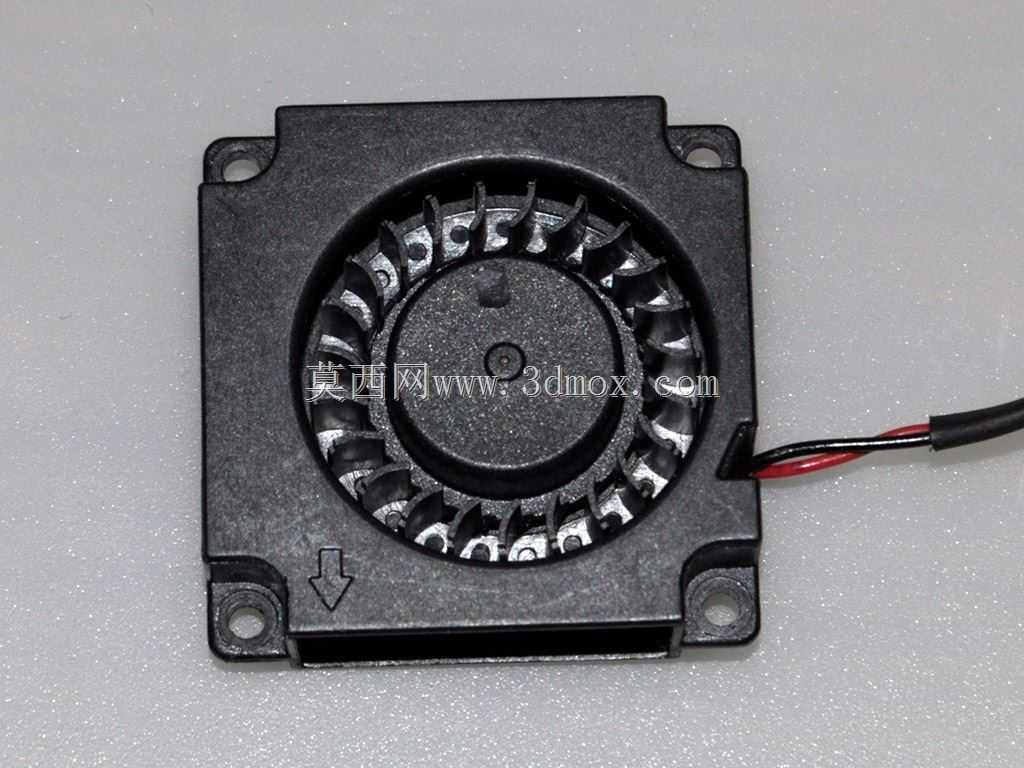

　　从实际结构设计来看，这款风机采用35mm见方的安装基准，整体厚度控制在12mm，安装孔位采用四角对称沉孔设计，适配M2规格的自攻螺丝或者铜柱固定，安装孔中心距严格匹配35mm方形器件的通用安装规范，不管是直接锁附在PCB预留孔位，还是固定在塑料壳体的预埋螺柱上都能适配，不会出现孔位错位的问题。出线端采用红黑双线直流供电设计，线径适配常规电子线束的走线槽空间，不会因为线体过粗挤占内部器件的布置空间，出线位置在壳体侧边的缺口处，装配时可以顺着壳体侧壁走线，避免线体干涉涡轮扇叶的转动。

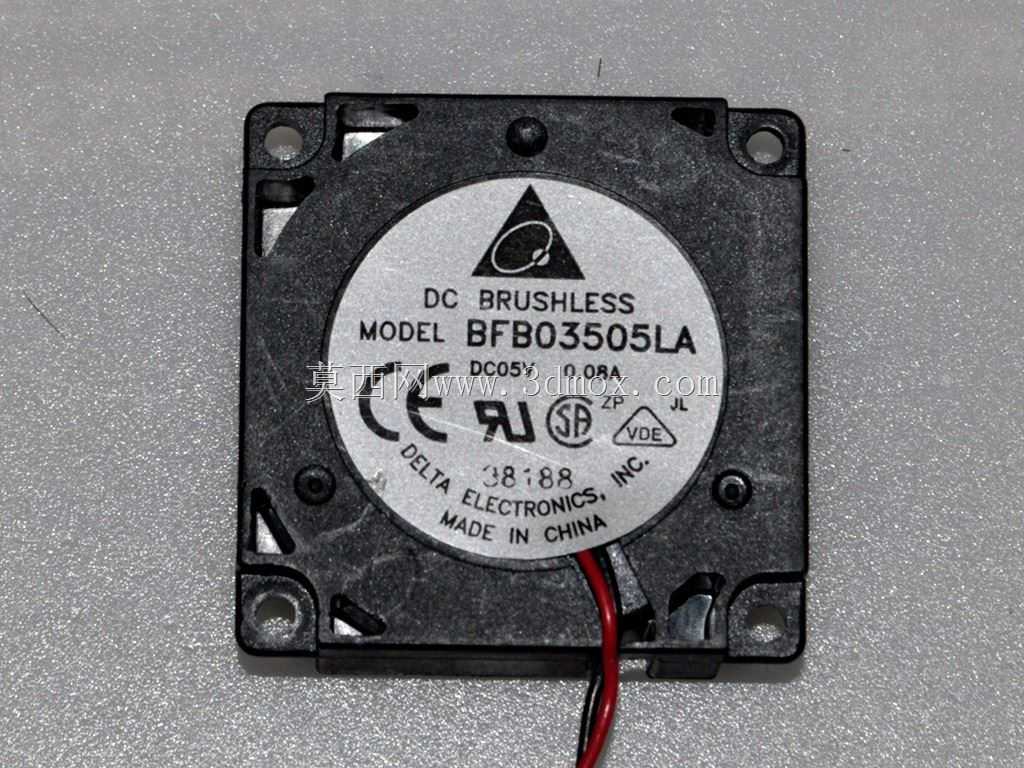

　　功能特性上，它采用5V直流供电设计，启动电流和运行电流都控制在极低水平，适配USB供电或者板载DC-DC电路的直接取电，不需要额外配置驱动电路，对于便携电池供电的设备来说，低功耗的特性不会过度挤占设备的续航配额。离心式的扇叶结构和常规轴流扇相比，能产生更高的风压实测表现，哪怕进出风侧有防尘网、散热鳍片这类风阻部件，也能维持稳定的风量输出，不会像薄型轴流风扇那样遇到风阻就风量骤降。壳体采用阻燃PBT材质注塑成型，表面做了哑光磨砂处理，中心的标签区域标注了电气参数和安规认证标识，适配全球多数地区的电子设备安规准入要求。

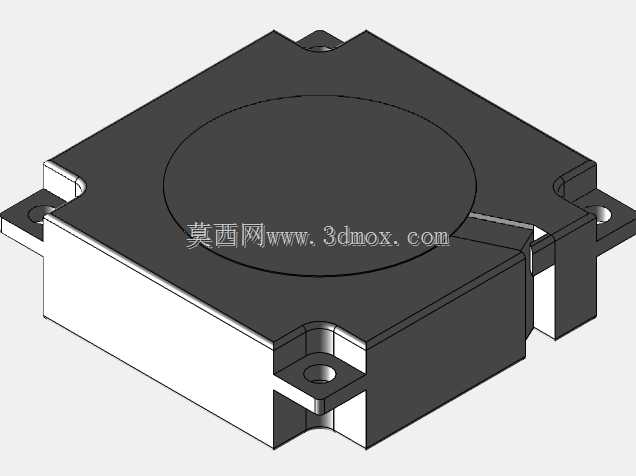

　　建模还原的时候，需要重点关注几个装配边界的细节：首先是四角安装孔的沉头深度，不能做的过深导致壳体背面和PCB表面出现间隙，也不能过浅导致螺丝锁附后凸出发电机体表面干涉其他部件；其次是侧出风的风口尺寸，要严格匹配实物的开口宽度和高度，做风道适配设计的时候才能精准对接导风槽，避免出现漏风导致散热效率下降；还有中心转子区域的凸起高度，要预留0.5mm以上的安全间隙，避免装配时和周边的电容、芯片等 tall 元件出现刮碰。另外扇叶和壳体之间的转动间隙要按照实物的配合公差还原，不能把间隙做的过小导致3D打印或者开模的时候出现扇叶卡滞的问题，也不能间隙过大导致风压泄漏。

　　在实际选型适配的时候，同安装尺寸的BFB03505HA、BFB03505HHA型号可以直接替换安装，不需要改动安装孔位和风道结构，只需要根据设备的散热功耗需求选择对应转速和风压的版本即可，高转速版本的风压更大，适合发热功耗更高、风道更长的设备，低转速版本的运行噪音更低，适合对静音有要求的便携消费类电子产品。这类微型鼓风机的进风面在壳体正面的中心区域，做结构设计的时候要注意不能在进风面上方布置遮挡元件，至少预留3mm以上的进风空间，否则会大幅降低进风效率，影响整体散热表现。
